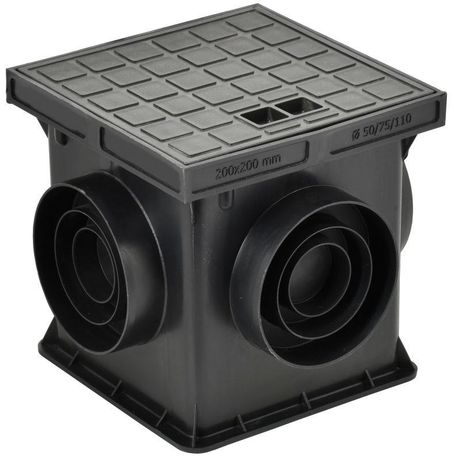

Колодец контрольный с крышкой пластик | ZKK10-60-200 IEK

Колодец контрольный с крышкой пластик IEK (Артикул zkk10-60-200) предназначен для доступа к месту соединения заземляющих элементов - полосы и стержня - с возможностью регулярной проверки состояния контакта и измерения сопротивления контура заземления.

Назначение и область применения

Колодец контрольный с крышкой пластик IEK используется для организации точки доступа к заземляющему соединению в системах молниезащиты и глубоких контуров заземления. Он позволяет проводить периодические осмотры, замеры сопротивления и ремонт соединений без вскрытия грунта. Применяется на объектах энергетики, промышленности, ЖКХ, транспорте - там, где требуется надёжная и доступная точка контроля заземления.

Технические характеристики

• Материал корпуса: пластик (полипропилен)
• Габариты: диаметр 60 мм, высота 200 мм
• Крышка: съёмная, герметичная
• Условия эксплуатации: уличная установка, перепады температур, повышенная влажность
• Степень защиты: IP65 (защита от пыли и струй воды)

Совместимость и монтаж

Колодец контрольный с крышкой пластик IEK совместим с медными и стальными заземляющими полосами и стержнями диаметром до 14 мм. Монтируется вертикально в грунт или бетонную основу. Соединение внутри колодца выполняется сваркой, болтовым соединением или опрессовкой - после чего место соединения помещается внутрь колодца. Крышка фиксируется механически, обеспечивает плотное закрывание без использования уплотнителей.

Безопасность и стандарты

Колодец соответствует требованиям ГОСТ Р 50571.5.54 и рекомендациям ПУЭ для устройств заземления. Материал корпуса не поддерживает горение, устойчив к УФ-излучению и химически активным средам. Напряжение в месте соединения не превышает безопасных значений при нормальной работе системы заземления.

Преимущества

• Пластиковый корпус не подвержен коррозии - долгий срок службы даже во влажной среде
• Легкий вес и компактные размеры упрощают транспортировку и установку
• Съёмная крышка даёт быстрый доступ к точке соединения без демонтажа всей конструкции
• Защита IP65 предотвращает попадание влаги и пыли, сохраняя целостность контактного узла

Ограничения применения

• Не предназначена для установки в зонах с постоянным воздействием открытого пламени или высокой температуры (>80 C)
• Не следует использовать в качестве основного заземляющего устройства - только как точку доступа к уже смонтированному соединению
• Не подходит для установки в почвах с высокой агрессивностью (например, солончаки) без дополнительной защиты корпуса
• Посадочный диаметр 60 мм требует соблюдения размеров при бурении или подготовке шурфа

Примеры использования

• Заземление промышленного оборудования на заводе - доступ к точке соединения через колодец позволяет ежегодно проверять сопротивление без выкопки
• Контур заземления ЛЭП - колодец установлен рядом с опорой для удобства обслуживания
• Объекты ЖКХ: входные распределительные щиты, насосные станции, тепловые пункты
• Системы молниезащиты зданий - контроль за состоянием соединения между молниеотводом и заземляющим стержнем

Практические советы

• Перед установкой убедитесь, что глубина шурфа достаточна - колодец должен располагаться так, чтобы крышка была на уровне поверхности или слегка ниже, чтобы исключить её повреждение
• При использовании в районах с сильными морозами заполните пространство вокруг колодца песком вместо грунта - это снижает риск деформации при промерзании
• Рекомендуется помечать крышку биркой с номером контура и датой последней проверки
• Проверяйте герметичность крышки перед каждым сезонным осмотром - при наличии трещин или деформаций замените колодец
• Не используйте металлические инструменты для открывания крышки - они могут повредить резьбу или вызвать искру
