Колодка клеммная полипропилен ЗВИ белый,12р,85°С,450V, 57A,10мм.кв. | 43412PL/B DKC ДКС

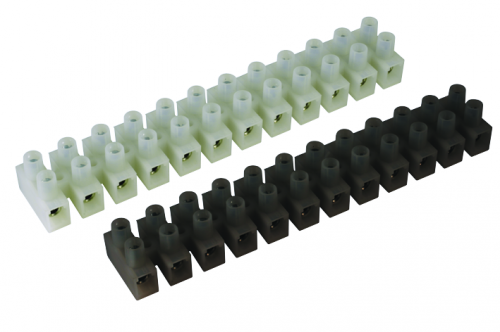

Клеммная колодка DKC (ДКС) 43412pl/b - это компактное винтовое устройство из полипропилена с 12 контактами, предназначенное для надежного соединения медных проводов сечением до 10 мм2 в условиях повышенной нагрузки и широкого температурного диапазона. Подходит для стационарной установки в распределительных щитах, автоматике и промышленном оборудовании.

Назначение и область применения

Клеммная колодка DKC 43412pl/b используется для создания разъемных электрических соединений между проводниками в цепях постоянного и переменного тока. Применяется в системах управления, силовой коммутации, освещении, станках, конвейерах и других устройствах, где требуется частая проверка, замена или модификация цепей. Благодаря высокой плотности расположения контактов (12 рядов), позволяет экономить место в шкафах и панелях.

Технические характеристики

• Номинальное напряжение: 450 В - безопасная работа в сетях до 440 В переменного тока (например, 380 В трехфазная)
• Номинальный ток: 57 А - выдерживает длительную нагрузку без перегрева
• Сечение подключаемых проводов: до 10 мм2 - совместима с одножильными и многожильными медными проводами
• Количество полюсов: 12 - двенадцать независимых каналов соединения
• Тип соединения: винтовое - фиксация провода затяжкой винта, обеспечивает устойчивый контакт
• Материал корпуса: полипропилен - химически стойкий, ударопрочный, не гниёт, не подвержен коррозии
• Цвет корпуса: белый - визуальное отличие от других элементов, удобство при обслуживании
• Рабочий температурный диапазон: от -20 C до +85 C - работает в холодных помещениях и нагретых шкафах
• Габариты: 23,2 × 20,3 мм - компактный форм-фактор для плотной укладки
• Позиция подключения: сбоку - провода заходят горизонтально, что снижает риск перегиба
• Класс воспламеняемости: V2 - самозатухающий материал, не распространяет пламя
• Способ монтажа: непосредственная установка - крепится на DIN-рейку или прямо на поверхность

Совместимость и монтаж

Клеммная колодка DKC 43412pl/b не требует специальных адаптеров. Устанавливается на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для монтажа достаточно защелкнуть её на рейку или просверлить отверстия под крепёж (если предусмотрено крепление через отверстия в основании). Провода зачищаются на 8–10 мм, вставляются в гнездо и фиксируются винтом моментом 0,4–0,5 Нм - слишком сильное затягивание повредит контакт. Все 12 контактов одинаковые, можно использовать как входные, так и выходные. Соединение с другими клеммами этой же серии возможно путём последовательного соединения по боковым перемычкам (не входят в комплект).

Безопасность и стандарты

Клеммная колодка соответствует требованиям безопасности по классу воспламеняемости UL94 V2. Материал корпуса - полипропилен - не содержит галогенов и не выделяет токсичных веществ при нагреве. Контакты выполнены из бронзы OT58 с никелевым покрытием - обеспечивают низкое переходное сопротивление и устойчивость к окислению. Работает в соответствии с нормами IEC 60947-7-1 для вспомогательных цепей.

Преимущества

• Устойчивость к механическим воздействиям - корпус не трескается при ударах и вибрациях
• Стабильность контакта - никелированная бронза сохраняет проводимость даже при циклических нагрузках
• Легкая диагностика - белый цвет делает видимыми следы перегрева или потемнения
• Экономия места - 12 контактов в минимальном объеме
• Не требует инструментов для демонтажа - достаточно открутить винт и вытянуть провод

Ограничения применения

• Не предназначена для подключения алюминиевых проводов - возможен электрохимический эффект и ослабление контакта
• Не рекомендована для мобильных или часто изгибаемых кабелей - винтовое соединение не рассчитано на динамическую нагрузку
• Запрещён монтаж в средах с постоянным воздействием открытого пламени или сверхвысоких температур (>85 C)
• Не следует использовать в условиях повышенной влажности без защиты (IP-класс не указан, значит, нет герметизации)
• Не подходит для автоматических сборочных линий - требует ручной затяжки винтов

Примеры использования

• Подключение датчиков и исполнительных механизмов в панелях управления станков
• Разводка цепей освещения в промышленных помещениях
• Объединение нескольких групп реле в одном месте
• Формирование распределительных точек в щитах HVAC-систем
• Сборка временных тестовых цепей в сервисных мастерских

Практические советы

• Перед монтажом всегда проверяйте сечение провода - превышение 10 мм2 может вызвать перегрев и оплавление корпуса
• Используйте отвертку с регулируемым крутящим моментом - переусилие разрушает внутреннюю резьбу
• При использовании многожильных проводов - запрессуйте наконечники (наконечники должны подходить по размеру под винт M3,5)
• При установке рядом с источниками тепла - соблюдайте минимум 20 мм зазора
• Для быстрого обслуживания - используйте клеммные колодки одной серии (например, Quadro) - они совместимы по форме и шагу
• При необходимости увеличить количество контактов - можно соединить несколько колодок DKC 43412pl/b параллельно, используя внешние перемычки
