Колодка клеммная фибергласс ЗВИ, 12р,150°С,450V, 76A, 16мм.кв. | 43512FV DKC ДКС

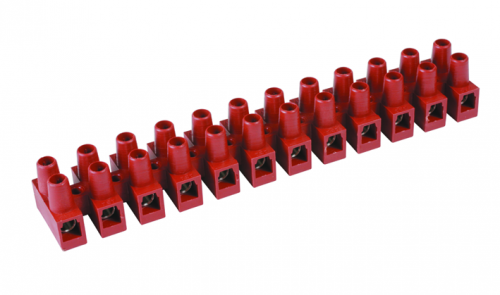

Клеммная колодка DKC (ДКС) 43512fv - это компактное, термостойкое устройство из фибергласса с 12 полюсами для надежного винтового соединения проводов сечением до 16 мм2 в условиях повышенных температур и нагрузок.

Назначение и область применения

Клеммная колодка DKC 43512fv предназначена для коммутации силовых и управляющих цепей в оборудовании, где важны стабильность соединений и устойчивость к нагреву. Подходит для использования в промышленных контроллерах, распределительных щитах, станках, конвейерах и системах автоматизации, особенно там, где возможен длительный нагрев до 150 C.

Технические характеристики

• Количество полюсов: 12
• Номинальный ток: 76 А
• Номинальное напряжение: 450 В
• Поперечное сечение проводника: 0,75–16 мм2
• Тип соединения: винтовое
• Материал корпуса: фибергласс
• Рабочий температурный диапазон: от -20 C до +150 C
• Класс воспламеняемости: V0 (самозагасающий материал)
• Ширина одной ячейки: 32,3 мм
• Количество клемм на полюс: 2 (вход/выход)
• Высота устройства: 32,2 мм
• Положение подключения: сбоку
• Цвет: красный
• Материал контактов: бронза OT58 с никелевым покрытием

Совместимость и монтаж

Клеммная колодка DKC 43512fv монтируется непосредственно на DIN-рейку или жестко к поверхности без дополнительных креплений. Установка осуществляется путём вставки основания в пазы или фиксации болтами. Соединение проводов выполняется через два винта на каждом полюсе - один для входного, второй для выходного провода. Диаметр винтов соответствует стандартным инструментам (отвертки 2,5–3 мм). Для обеспечения плотного контакта рекомендуется использовать провода с зачищенной частью длиной 8–10 мм.

Безопасность и стандарты

Корпус изготовлен из фибергласса с классом горючести V0 - материал самозагасает после удаления источника пламени, что снижает риск распространения огня. Применение никелированной бронзы исключает окисление контактов даже при длительной работе при высоких температурах. Устройство соответствует требованиям к электроизоляционным материалам для промышленного оборудования, однако сертификация по ГОСТ или IEC в описании не указана - проверьте документацию производителя для проектов, требующих обязательного подтверждения.

Преимущества

• Устойчивость к экстремальным температурам - работает при 150 C, где обычные пластмассы деформируются.
• Высокая механическая прочность корпуса из фибергласса - выдерживает вибрацию и ударные нагрузки.
• Никелевое покрытие контактов - минимизирует переходное сопротивление и продлевает срок службы.
• Два клеммы на полюс - позволяют последовательно соединить несколько участков цепи без перемычек.
• Ярко-красный цвет - упрощает визуальную идентификацию и диагностику.

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - отсутствует защита IP.
• Не рекомендован для частых операций подключения/отключения - винтовые клеммы рассчитаны на стационарное использование.
• Максимальное сечение 16 мм2 - не подходит для мощных шин или кабелей выше этого значения.
• Работает только в сухих или умеренно влажных средах - без защиты от конденсата и химически активных паров.

Примеры использования

• Подключение двигателей на конвейерных линиях с высокой тепловой нагрузкой.
• Распределение питания между модулями управления в термических печках.
• Сборка распределительных щитов в металлообрабатывающем производстве.
• Соединение цепей нагрева в системах HVAC.

Практические советы

• Перед затяжкой винтов убедитесь, что провод полностью вставлен - недостаточно зачищенная жила вызывает перегрев.
• Используйте контрольный момент затяжки - переусиливать нельзя, чтобы не повредить резьбу или контактную планку.
• При использовании многожильных проводов применяйте наконечники - они предотвращают заплетание и улучшают контакт.
• Учитывайте ширину ячейки 32,3 мм - при группировке нескольких колодок оставляйте минимальный зазор 2–3 мм для теплоотвода.
• Клеммная колодка DKC 43512fv совместима с другими изделиями серии Quadro - можно собирать модульные блоки по необходимости.
