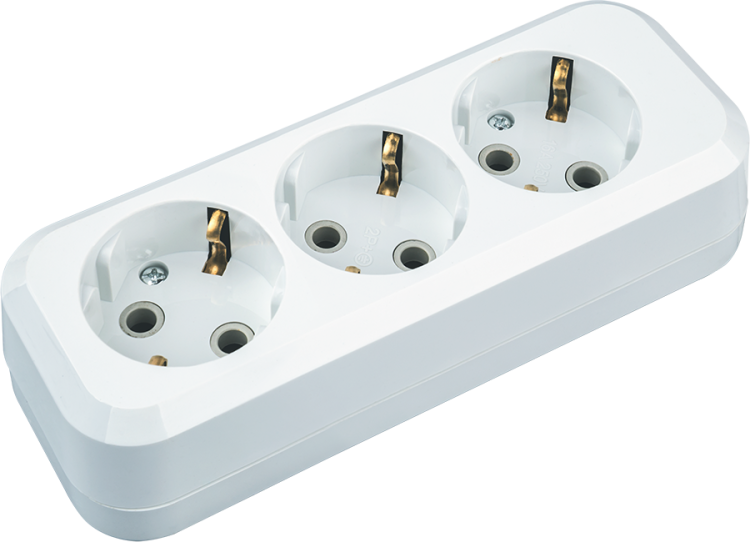

Колодка клеммная 61 584 NCA-BL01-03-E-WH 3гн с заземл. АБС пласт. Navigator 61584 20864

Колодка удлинителя 3-гнездная с заземлением 61 584 NCA-BL01-03-E-WH - это компактный элемент для сборки собственных удлинителей. Произведённая компанией Navigator, эта колодка подходит для профессионального монтажа в условиях производства и сервиса, где требуется надёжное соединение трёх устройств с заземлением.

Назначение и область применения

Колодка 61 584 NCA-BL01-03-E-WH предназначена исключительно для сборки стационарных или переносных сетевых удлинителей. Она не используется как готовое изделие - её необходимо встроить в корпус с подключённым кабелем. Подходит для установки в бытовые, офисные и промышленные удлинители, особенно там, где важна безопасность и долговечность.

Технические характеристики

• Количество розеток: 3 с заземляющими контактами
• Номинальный ток: 16 А
• Рабочее напряжение: 220 В
• Максимальная мощность: 3500 Вт
• Частота: 50/60 Гц
• Материал корпуса: АБС-пластик (ударопрочный, безгалогенный)
• Контакты: латунь, с огнестойким основанием
• Допустимое сечение кабеля: 0,5–2,5 мм2
• Степень защиты: IP20 (защита от прикосновений пальцев, но не от воды и пыли)
• Цвет: белый
• Рабочий температурный диапазон: от –25 C до +40 C
• Длина питающего провода: 0 м (не имеет встроенного кабеля)

Совместимость и монтаж

Колодка 61 584 NCA-BL01-03-E-WH - разборной тип, что упрощает сборку. Для монтажа потребуется подготовить корпус с отверстиями под розетки и кабельный ввод. Кабель с жилами 0,5–2,5 мм2 подключается к клеммам на задней стороне колодки. Обязательно используйте кабели с заземляющей жилой. Напряжение питания - только однофазное 220 В. Монтаж допускается только в закрытом корпусе, защищающем от внешнего воздействия.

Безопасность и стандарты

Контактные группы выполнены из латуни с высокой теплопроводностью и устойчивостью к окислению. Основание контактов сделано из огнестойкого АБС-пластика, соответствует требованиям UL94 V-0. Отсутствие галогенов снижает выделение токсичных веществ при перегреве. Применение в соответствии с нормами IEC 60884-1. IP20 не позволяет использовать колодку вне герметичного корпуса - открытая установка запрещена.

Преимущества

• Ударопрочный корпус из АБС-пластика выдерживает механические нагрузки при транспортировке и эксплуатации
• Латунные контакты обеспечивают стабильную передачу тока и минимальный нагрев даже при максимальной нагрузке
• Разборная конструкция позволяет легко заменить повреждённые детали или модифицировать удлинитель
• Высокая термостойкость материала - работает в холодных помещениях и при кратковременном перегреве
• Белый цвет корпуса удобен для встраивания в светлые корпуса оборудования

Ограничения применения

• Не предназначен для использования на улице или во влажных средах - IP20 не защищает от влаги
• Не является готовым удлинителем; требует обязательной установки в корпус с кабелем
• Запрещено подключение кабелей с сечением менее 0,5 мм2 или более 2,5 мм2 - риск перегрева и оплавления
• Не рекомендуется для постоянной работы при температуре выше +40 C - возможен выход из строя пластиковых элементов
• Не совместима с автоматическими выключателями или УЗО, установленными внутри самой колодки - они должны быть частью внешней цепи

Примеры использования

• Производство удлинителей для мастерских и ремонтных участков
• Сборка мобильных питаний для электроинструментов на заводе
• Изготовление удлинителей для тестового стенда в электронной лаборатории
• Ремонт старых удлинителей с повреждённой колодкой - можно заменить только эту деталь

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 0,5–2,5 мм2. Использование слишком тонкого провода вызывает перегрев, слишком толстого - затрудняет фиксацию в клеммах
• Обязательно используйте кабель с заземляющим проводником. Без него функция безопасности колодки 61 584 NCA-BL01-03-E-WH становится бессмысленной
• При сборке корпуса следите, чтобы внутренние кабели не пережимались и не касались острых кромок металлических частей
• Для длительной работы под максимальной нагрузкой (до 3500 Вт) обеспечивайте хорошую вентиляцию вокруг корпуса
• Эта колодка - часть системы. Её срок службы зависит от качества собранного удлинителя - выбирайте прочный корпус и качественные кабели
