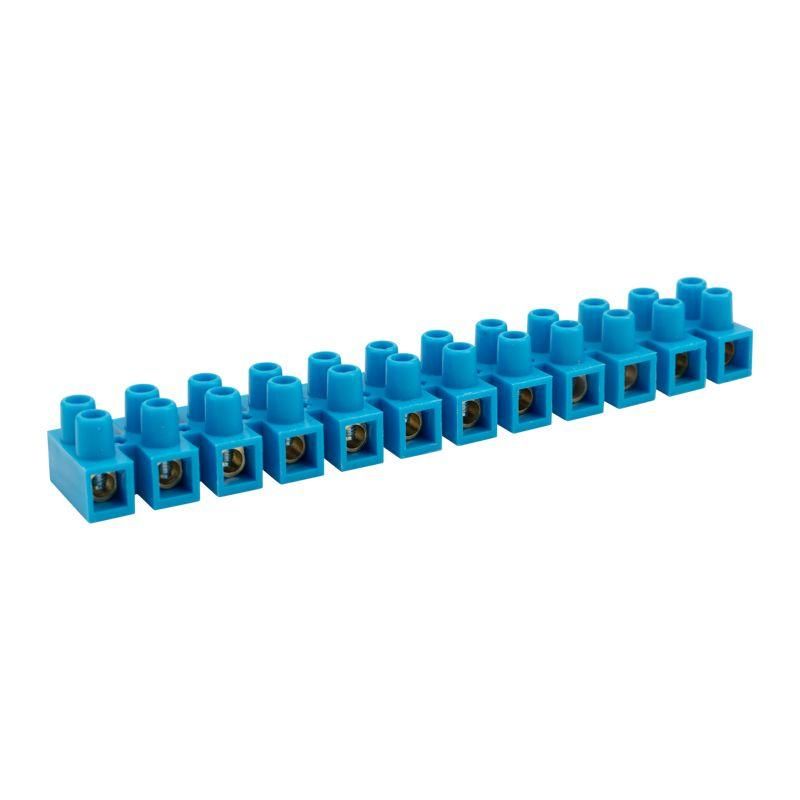

Клеммная винтовая колодка KВ-16 6-16, ток 30 A, полиэтилен синий (10 шт./уп.) | 07-5016-4 REXANT MEET

Клеммная винтовая колодка REXANT 07-5016-4 предназначена для надёжного и безопасного соединения медных проводов сечением 6–16 мм2 в распределительных коробках, щитах и оборудовании. Благодаря прочному корпусу из полипропилена и латунным контактам, эта колодка обеспечивает долговечное соединение даже при высоких нагрузках - до 30 А и 400 В. Упаковка содержит 10 единиц, что удобно для масштабных работ.

Назначение и область применения

Клеммная винтовая колодка REXANT 07-5016-4 используется для создания разъёмных электрических соединений между проводниками. Подходит для монтажа в силовых цепях, распределительных щитах, автоматике, освещении, промышленном оборудовании. Особенно эффективна там, где требуется частая проверка или замена проводов - например, в системах управления, насосных станциях, конвейерах.

Технические характеристики

• Номинальный ток: 30 А
• Номинальное напряжение: 400 В переменного тока (AC)
• Частота: 50/60 Гц
• Сечение подключаемых проводов: 6–16 мм2
• Количество контактов: 12 (6 пар)
• Ширина одной ячейки: 26 мм
• Материал корпуса: полипропилен (PP), негорючий
• Материал контактов: латунь
• Цвет корпуса: синий
• Температурный диапазон: от -40 C до +110 C
• Способ монтажа: непосредственная фиксация на DIN-рейке или поверхность
• Позиция подключения: боковые зажимы

Совместимость и монтаж

Клеммная винтовая колодка REXANT 07-5016-4 устанавливается прямо на DIN-рейку шириной 35 мм без дополнительных креплений. Для этого достаточно вставить заднюю планку в направляющие рейки и защёлкнуть. Также возможна фиксация саморезами на стену или панель. Каждый контакт имеет винтовой зажим - затягивать следует усилием 0,8–1,2 Нм, чтобы не повредить пластик или провод. Колодку можно разрезать между контактами на более мелкие блоки - например, на 4-, 6- или 8-контактные секции - используя ножницы по металлу или ножовку.

Безопасность и стандарты

Корпус выполнен из негорючего полипропилена, соответствует требованиям UL94 V-0 по классификации горючести. Материал контактов - латунь с никелевым покрытием - обеспечивает устойчивость к окислению и хорошую проводимость. Применение в сетях до 400 В AC делает её подходящей для бытовых и промышленных систем согласно ГОСТ Р 50030.5.1. Температурный диапазон (-40…+110 C) позволяет использовать её в условиях перепадов температур, включая холодные помещения и нагреваемые устройства.

Преимущества

• Удобство сборки: каждый контакт фиксируется одним винтом, не требует специальных инструментов
• Гибкость: можно отрезать нужное количество пар, экономя материал
• Высокая механическая прочность корпуса - выдерживает вибрацию и удары
• Латунные контакты обеспечивают минимальное переходное сопротивление и долгий срок службы
• Яркий синий цвет упрощает визуальную идентификацию цепей

Ограничения применения

Не предназначен для работы с алюминиевыми проводами - риск ослабления контакта из-за различной тепловой деформации. Не рекомендуется применять в средах с постоянным воздействием растворителей, масел или агрессивных химикатов - полипропилен уязвим к этим веществам. Также не стоит использовать в местах с влажностью выше 95 % без дополнительной герметизации - хотя корпус негигроскопичен, вода внутри соединения может вызвать коррозию контактов.

Примеры использования

• Подключение входных кабелей в этажных щитах многоквартирных домов
• Объединение проводов в пульте управления станком
• Разводка светильников в торговых залах
• Сборка распределительных модулей для HVAC-систем
• Замена старых клеммных блоков в старых щитах при модернизации

Практические советы

• Перед монтажом зачистите провод на 8–10 мм - слишком длинная зачистка может привести к замыканию между соседними контактами
• Используйте плоскую отвертку с жалом, соответствующим размеру винта - сломанный винт усложнит ремонт
• Проверьте плотность зажима после первого включения - при прогреве металл немного расширяется, и контакт может ослабнуть
• При использовании нескольких колодок рядом - соблюдайте интервал минимум 10 мм между ними для лучшего теплоотвода
• Эта модель не рассчитана на многожильные провода с опрессовкой - лучше использовать клеммы с зажимом типа “пружина” для таких случаев
