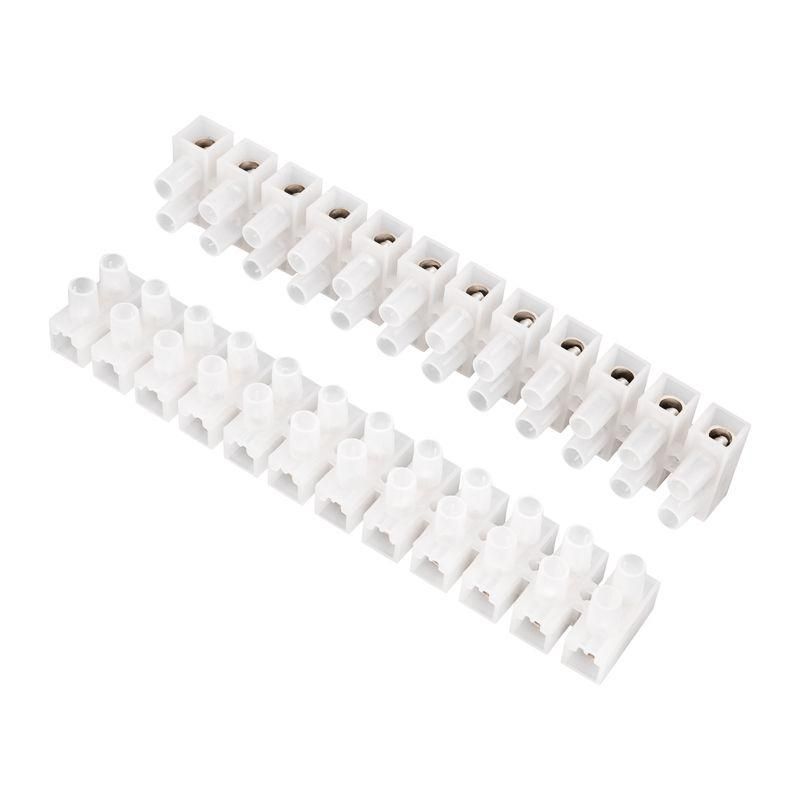

Клеммная винтовая колодка KВ-35 10-35, ток 80 A, полиэтилен белый (10 шт./уп.) | 07-5035 REXANT MEET

Клеммная винтовая колодка KВ-35 10-35 от REXANT предназначена для надёжного и безопасного соединения медных или алюминиевых проводов сечением 10–35 мм². Благодаря прочному корпусу из полиэтилена и латунным контактам, эта колодка подходит для постоянной эксплуатации в распределительных щитах, на оборудовании и в системах автоматизации. Артикулы etm07-5035 и 07-5035 соответствуют одной модели — 10 штук в упаковке.

Назначение и область применения

Клеммная винтовая колодка КВ-35 10-35 используется для создания разъёмных электрических соединений между проводниками. Применяется там, где требуется надёжное, не требующее пайки соединение: в силовых цепях, распределительных щитах, пультах управления, на станках, конвейерах и других промышленных устройствах. Подходит как для внутренней, так и для временной внешней установки в защищённых условиях.

Технические характеристики

• Номинальный ток: 80 А — выдерживает нагрузки до 80 ампер без перегрева
• Номинальное напряжение: 400 В AC — рассчитана на работу в сетях переменного тока до 400 вольт
• Поперечное сечение провода: 10–35 мм² — совместима с жилами от 10 до 35 квадратных миллиметров
• Количество контактов: 12 — 6 парных зажимов, каждая пара — отдельный канал
• Материал корпуса: полиэтилен — устойчив к механическим воздействиям, не горючий
• Материал контактов: латунь — обеспечивает хорошую проводимость и долговечность
• Ширина одной ячейки: 33 мм — позволяет компактно располагать несколько колодок рядом
• Рабочая температура: от -40 °C до +110 °C — работает в широком температурном диапазоне
• Способ монтажа: непосредственная установка — крепится на DIN-рейку или прямо на поверхность
• Позиция подключения: сбоку — провода вводятся с боковой стороны, удобно для плотной сборки
• Цвет: белый — визуально отличима, хорошо видны следы нагрева или повреждений

Совместимость и монтаж

Клеммная винтовая колодка КВ-35 10-35 имеет универсальную форму, подходящую для установки на стандартную DIN-рейку 35 мм. Для фиксации достаточно просто защёлкнуть её на рейку — никаких дополнительных креплений не требуется. Также возможна прямая установка на плоскую поверхность с помощью саморезов через отверстия в основании. Каждая клемма оснащена винтом M5 — затягивается обычной отвёрткой. Колодку можно разрезать между контактными группами, чтобы получить нужное количество пар — например, 4, 6 или 8 контактов вместо всех 12.

Безопасность и стандарты

Корпус выполнен из негорючего полиэтилена, что снижает риск возгорания при перегрузке. Латунные контакты обеспечивают стабильный токопроводящий слой и устойчивы к окислению. Напряжение 400 В и ток 80 А соответствуют требованиям для промышленного оборудования. Хотя сертификация по ГОСТ или IEC в описании не указана, конструкция соответствует типовым решениям для класса IP20 — защита от прикосновения к токоведущим частям, но не от воды или пыли.

Преимущества

• Удобство разделения — можно отрезать лишние секции, получив точное число контактов
• Высокая теплостойкость — работает при температурах до +110 °C, не деформируется
• Стандартный шаг — 33 мм позволяют использовать с другими элементами на DIN-рейке
• Легкий доступ к клеммам — винтовые зажимы легко обслуживать без демонтажа всей системы
• Экономия места — компактная форма и боковое подключение оптимальны для плотной сборки

Ограничения применения

• Не предназначен для работы во влажной среде — отсутствует защита от влаги (IP20)
• Не рекомендован для агрессивных сред — химически активные газы или жидкости могут повредить полиэтилен
• Запрещено использование с проводами меньше 10 мм² — маленькая жила не будет надёжно зажата
• Не подходит для многожильных проводов без наконечников — необходимо применять кабельные наконечники типа “штырь” или “вилка”
• Не следует использовать в местах с постоянной вибрацией без дополнительной фиксации — винты могут ослабнуть

Примеры использования

• Подключение входных кабелей в распределительном щите 380 В
• Объединение нескольких выходов частотного преобразователя
• Сборка силового модуля на станке с ЧПУ
• Разветвление цепей управления в системах автономного освещения
• Временные соединения при тестировании оборудования

Практические советы

• Перед монтажом всегда проверяйте сечение провода — используйте только 10–35 мм²
• Для многожильных проводов обязательно используйте обжимные наконечники — это предотвратит обрыв жил
• Затягивайте винты равномерно, без усилия — переусилие может повредить резьбу или изоляцию
• При использовании на DIN-рейке соблюдайте минимальный интервал между колодками — минимум 10 мм для теплоотвода
• После монтажа сделайте контрольную проверку — потяните каждый провод, чтобы убедиться в надёжности зажима
• Храните в сухом месте — даже полиэтилен может терять прочность при длительном воздействии УФ-лучей
