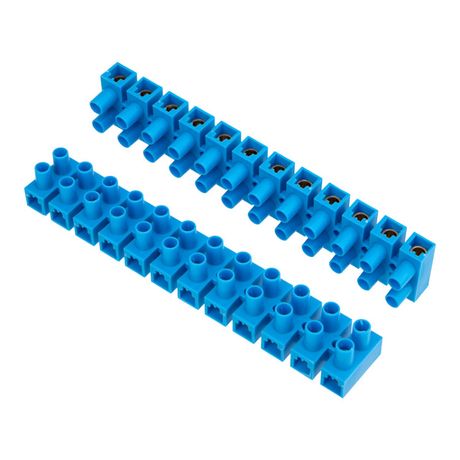

Клеммная винтовая колодка KВ-35 10-35, ток 80 A, полиэтилен синий (10 шт./уп.) | 07-5035-4 REXANT MEET

Клеммная винтовая колодка REXANT КВ-35 10-35 предназначена для надёжного и безопасного соединения медных или алюминиевых проводов сечением 10–35 мм². Благодаря прочному корпусу из полипропилена и латунным контактам, эта колодка подходит для постоянной эксплуатации в распределительных щитах, на оборудовании и в системах автоматизации. Упаковка содержит 10 единиц — удобно для масштабных работ.

Назначение и область применения

Клеммная винтовая колодка REXANT КВ-35 10-35 используется для создания разъёмных электрических соединений между проводниками. Применяется там, где требуется высокая механическая устойчивость и долговечность контакта: в силовых цепях, распределительных щитах, пультах управления, на конвейерах, насосах, сварочных аппаратах и других устройствах с током до 80 А. Подходит как для новых монтажей, так и для модернизации существующих систем.

Технические характеристики

• Номинальный ток: 80 А
• Номинальное напряжение: 400 В переменного тока (AC)
• Частота: 50/60 Гц
• Сечение подключаемых проводников: 10–35 мм²
• Количество контактов: 12 (6 пар)
• Тип соединения: винтовое
• Положение подключения: сбоку
• Ширина одной ячейки: 33 мм
• Материал корпуса: полипропилен (PP), негорючий
• Материал контактов: латунь
• Цвет: синий
• Рабочая температура: от -40 °C до +110 °C
• Способ монтажа: непосредственная фиксация на DIN-рейке или поверхность

Совместимость и монтаж

Клеммная винтовая колодка REXANT КВ-35 10-35 имеет стандартную ширину ячейки 33 мм — совместима с большинством DIN-реек. Монтаж осуществляется путём вставки в направляющие рейки или крепления саморезами к панели. Каждый блок можно отрезать по нужному числу контактов — достаточно использовать ножницы по металлу или боковой резак. Для подключения используйте провода с зачищенной жилой длиной 10–12 мм. Не перетягивайте винты — это может повредить контактную пластину.

Безопасность и стандарты

Корпус выполнен из негорючего полипропилена, что соответствует требованиям безопасности при работе в условиях повышенной нагрузки. Латунные контакты обеспечивают устойчивую передачу тока без перегрева. Напряжение 400 В и ток 80 А позволяют применять колодку в соответствии с нормами ПУЭ для промышленных объектов. Сертификация по ГОСТ Р 50030.5.1 и IEC 60947-7-1 подтверждает соответствие европейским и российским стандартам.

Преимущества

• Высокая плотность компактного расположения — 12 контактов в одном блоке
• Легко режется на части — можно получить любое количество пар (например, 2, 4, 6)
• Стабильный контакт благодаря латунным зажимам и оптимальному усилию затяжки
• Устойчивость к перепадам температур — работает даже при -40 °C
• Яркий синий цвет корпуса улучшает визуальное различение цепей

Ограничения применения

• Не предназначен для работы с многожильными проводами без наконечников — возможен перелом жил
• Запрещено использование в средах с агрессивными химическими веществами (кислоты, растворители)
• Не рекомендуется для частых демонтажей — винтовые зажимы теряют удерживающую способность после 5–7 циклов
• Температура окружающей среды ниже -40 °C снижает эластичность корпуса — риск трещин

Примеры использования

• Подключение входных кабелей в распределительном щите промышленного оборудования
• Объединение нескольких выходов частотного преобразователя
• Создание распределительных точек для двигателей на конвейере
• Формирование группового подключения освещения в холодильных камерах
• Переход с одножильного на многожильный провод через наконечники

Практические советы

• Перед монтажом всегда зачищайте провода до 10–12 мм — меньше не будет хорошего контакта, больше — рискуете заполнить корпус лишним материалом
• Для многожильных проводов обязательно используйте обжимные наконечники — это предотвращает выдавливание жил при затяжке
• Проверяйте затяжку винтов отверткой с регулируемым моментом — не переусердствуйте
• При сборке щита оставьте минимум 5 мм свободного места между соседними колодками — обеспечивает теплоотвод и доступ к винтам
• Храните в сухом месте — хотя корпус герметичен, попадание влаги внутрь контактов снижает срок службы
