Клеммная винтовая колодка KВ-4 1,5-4, ток 3 A, полиэтилен синий (10 шт./уп.) | 07-5004-4 REXANT MEET

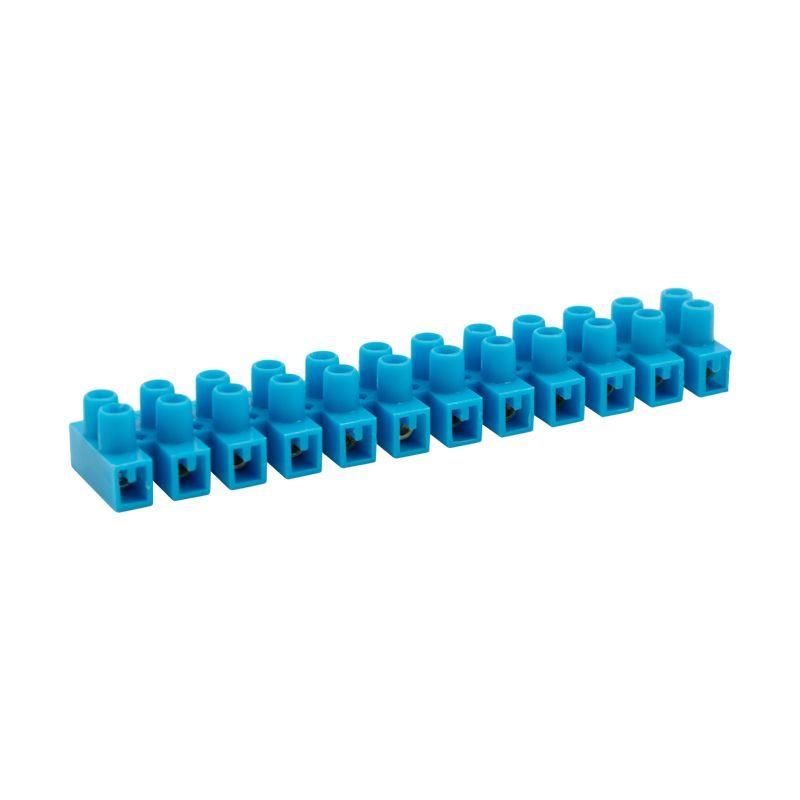

Клеммная винтовая колодка REXANT КВ-4 1,5–4 с синим корпусом из полипропилена предназначена для надёжного и безопасного соединения проводов сечением 1,5–4 мм² в распределительных коробках, щитах и оборудовании. Артикулы 07-5004-4 и etm07-5004-4 позволяют легко найти эту модель в каталоге — она подходит для слаботочных и силовых цепей до 3 А.

Назначение и область применения

Клеммная винтовая колодка REXANT КВ-4 используется для создания постоянных электрических соединений между проводниками. Подходит для монтажа в электрических щитах, пультах управления, осветительных системах, автоматике и промышленном оборудовании. Благодаря возможности отрезать блоки нужной длины, её удобно применять там, где требуется гибкая компоновка — например, при сборке распределительных коробок с несколькими ответвлениями.

Технические характеристики

• Тип соединения: винтовой — фиксация провода зажимным винтом
• Сечение проводника: 1,5–4 мм² — подходит для медных и алюминиевых жил
• Номинальный ток: 3 А — максимальная нагрузка без перегрева
• Номинальное напряжение: 400 В AC — работает в сетях до 400 вольт переменного тока
• Количество контактов: 12 — 6 парных клеммных зажимов
• Ширина одной ячейки: 19 мм — совместима с DIN-рейкой стандартной ширины
• Материал корпуса: полипропилен (PP) — устойчив к удару, химическим воздействиям и самозатухает при нагреве
• Цвет: синий — визуальное отличие от других моделей
• Температурный диапазон: от -40 °C до +110 °C — можно использовать в холодных и жарких условиях
• Способ монтажа: непосредственная установка — крепится на DIN-рейку или прямо на поверхность
• Позиция подключения: сбоку — провода вводятся горизонтально, что экономит место внутри щита

Совместимость и монтаж

Клеммная винтовая колодка REXANT КВ-4 легко крепится на стандартную DIN-рейку шириной 35 мм благодаря выступам на основании. Для монтажа достаточно вставить колодку в рейку и защёлкнуть. Если нужно меньше контактов — можно отрезать лишние секции острым ножом или бокорезами по насечкам между клеммами. Убедитесь, что после резки края остаются ровными — это предотвращает заклинивание винтов. Провода зачищаются на 8–10 мм, плотно затягиваются винтом — не допускается перетягивание, чтобы не повредить латунный контакт.

Безопасность и стандарты

Корпус выполнен из негорючего полипропилена, соответствует требованиям UL94 V-0 по классификации самозатухания. Номинальное напряжение 400 В обеспечивает безопасную работу в бытовых и промышленных сетях. Соединение не требует дополнительной изоляции — каждый контакт изолирован друг от друга. Однако не предназначен для работы в средах с высокой влажностью или прямым попаданием воды — IP-защита не указана, поэтому не используйте вне герметичных корпусов.

Преимущества

• Удобство резки — можно получить любое количество клеммных пар без потери качества соединения
• Высокая механическая прочность корпуса — выдерживает вибрацию и удары
• Латунные контакты — обеспечивают стабильный токопроводящий контакт и долгий срок службы
• Синий цвет корпуса — позволяет быстро идентифицировать тип и назначение колодки при обслуживании
• Работает при экстремальных температурах — от -40 °C до +110 °C, что делает её подходящей для уличных и технологических объектов

Ограничения применения

• Не рекомендуется для токов выше 3 А — возможен перегрев и оплавление изоляции
• Не имеет защиты от пыли и влаги (IP-класс не указан) — нельзя устанавливать в открытых местах или сырых помещениях без дополнительной защиты
• Подходит только для одножильных и многожильных проводов сечением 1,5–4 мм² — более тонкие или толстые жилы не будут надёжно зажаты
• Не предназначен для частого демонтажа — многократное откручивание винтов снижает контактное давление

Примеры использования

• Разводка освещения в квартире — соединение групп светильников в распределительной коробке
• Подключение датчиков и реле в автоматическом контроле оборудования
• Сборка щитов управления на заводе — использование нескольких блоков для организации цепей питания
• Электрооборудование в холодильных камерах — благодаря рабочему диапазону до -40 °C

Практические советы

• Перед монтажом проверьте, что провод полностью вставлен в клемму — недостаточно глубоко введённый провод может выпасть при вибрации
• Затягивайте винт до упора, но без усилия — если чувствуется сопротивление, не продолжайте, иначе испортите резьбу
• При использовании алюминиевых проводов — перед зажимом обработайте жилу специальной пастой против окисления
• Если колодка будет работать в условиях повышенной вибрации — дополнительно зафиксируйте её клеем или хомутом
• Артикулы 07-5004-4 и etm07-5004-4 — одинаковые модели; различаются только поставщиком, но не конструкцией
