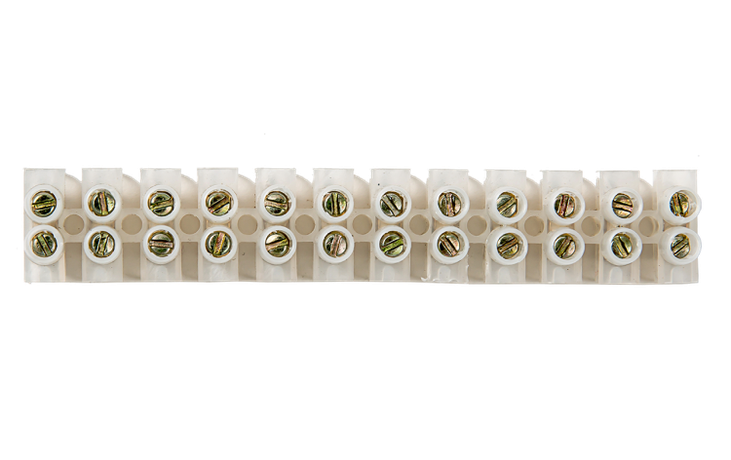

Колодка КЗВ 3-12 3А 1-2,5мм 12пар | 4690612032535 IN HOME

Клеммная колодка КЗВ 3-12 3А 1-2,5 мм2 от бренда IN HOME - компактное решение для надёжного соединения до 12 пар проводов сечением 1–2,5 мм2. Подходит для распределительных щитов, автоматических систем и других задач, где важна скорость и безопасность монтажа.

Назначение и область применения

Клеммная колодка КЗВ 3-12 предназначена для создания разъёмных электрических соединений между проводами в слаботочных и силовых цепях. Применяется в распределительных щитах, на пультах управления, в системах освещения, автоматизации и контроля. Особенно удобна при массовом монтаже - заменяет скрутки и позволяет быстро переподключать участки цепи без инструментов.

Технические характеристики

• Количество контактов: 12 пар (24 точки соединения)
• Рабочий ток: 3 А
• Сечение провода: 1–2,5 мм2 (медные или алюминиевые)
• Общая длина: 91 мм
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −40 C до +40 C и повышенной влажности
• Материал корпуса: самозатухающий термопластик
• Материал контактов: латунь с никелевым покрытием

Совместимость и монтаж

Клеммная колодка КЗВ 3-12 монтируется на DIN-рейку шириной 35 мм. Для подключения достаточно ослабить зажимной винт, вставить провод на нужную глубину и затянуть. Нет необходимости зачищать изоляцию - достаточно 8–10 мм. Колодка совместима с медными и алюминиевыми жилами, в том числе многожильными. Максимальная длина оголённого провода - 10 мм; короткие провода (до 5 мм) также надёжно фиксируются благодаря специальной форме зажима.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в условиях УХЛ4. Корпус выполнен из материала, не поддерживающего горение. Отсутствие открытых токоведущих частей снижает риск поражения током при работе с колодкой под напряжением. Гарантия производителя - 1 год.

Преимущества

• Ускоренный монтаж: не требует пайки, сварки или опрессовки
• Фиксация коротких проводов - идеально для плотных щитов
• Стабильный контакт: предотвращает нагрев и окисление
• Поддерживает смешанные материалы: медь и алюминий без переходных элементов
• Прозрачная крышка: позволяет визуально контролировать состояние соединений

Ограничения применения

• Не предназначен для токов выше 3 А - превышение вызывает перегрев и повреждение
• Не используется в цепях переменного тока выше 250 В
• Не рекомендовано применение в помещениях с постоянным воздействием воды, масла или химически активных сред
• Не подходит для проводов сечением менее 1 мм2 или более 2,5 мм2 - возможен плохой контакт или разрушение зажима

Примеры использования

• Распределение питания в квартирном щите: от автомата к группе розеток
• Подключение датчиков движения и света в системах автоматического освещения
• Соединение проводов в пульте управления станком или конвейером
• Переход с медного на алюминиевый кабель в старых домах

Практические советы

• При использовании многожильных проводов используйте наконечники типа НШВИ - так контакт будет надёжнее
• Проверяйте затяжку винтов через 1–2 месяца после первого включения - особенно при больших нагрузках
• Учитывайте габариты: длина 91 мм требует минимум 100 мм свободного места на рейке
• Для высокой плотности сборки используйте несколько колодок КЗВ 3-12 вместо одной длинной - проще обслуживать и менять
• Не перекручивайте винты - они имеют ограниченный момент затяжки, переусердствовать можно просто сломать пластик
