Колодка клеммная ЗВИ-3 1.0-2.5кв.мм 12пар GENERICA UZV10-003-D25-K01-10-G IEK

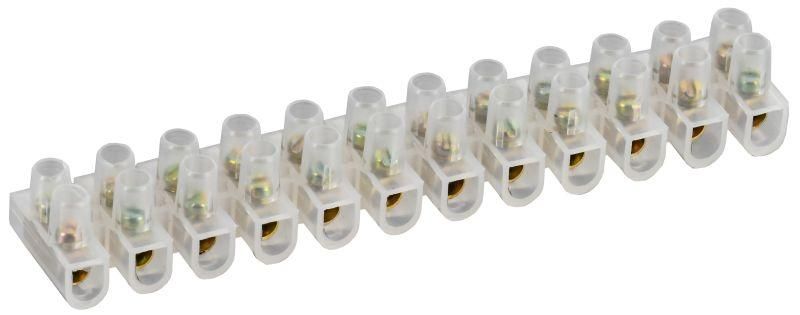

Зажим винтовой ЗВИ-3 1,0–2,5 мм2 12 пар от GENERICA - компактное устройство для надёжного соединения проводов в распределительных коробках, щитах и оборудовании. Артикул uzv10-003-d25-k01-10-g обеспечивает безопасную коммутацию до 12 пар проводников сечением 1–2,5 мм2, рассчитан на работу в условиях промышленной автоматизации и жилых помещений.

Назначение и область применения

Зажим винтовой ЗВИ-3 1,0–2,5 мм2 12 пар используется для создания электрических соединений между одножильными и многожильными медными проводниками. Подходит для сборки силовых и слаботочных цепей в распределительных шкафах, автоматических выключателях, устройствах защиты и управления. Применяется в системах освещения, бытовой техники, станках, конвейерах и других объектах с переменным или постоянным током до 450 В.

Технические характеристики

• Тип соединения: винтовое - позволяет плотно фиксировать провода без специальных инструментов
• Сечение проводника: 1,0 – 2,5 мм2 - оптимально для стандартных медных проводов в быту и промышленности
• Количество полюсов: 12 - каждый полюс имеет два зажима, всего 24 точки подключения
• Номинальный ток: 3 А - максимальная нагрузка на один контакт
• Номинальное напряжение: 450 В - работает в сетях до 450 В переменного и постоянного тока
• Рабочая температура: от -25C до +85C - устойчив к перепадам температур в помещениях и на улице
• Ширина одной ячейки: 15,6 мм - совместим с DIN-рейкой стандартной ширины
• Материал корпуса: полиэтилен - химически стойкий, не горючий, долговечный
• Прозрачность корпуса: да - позволяет визуально контролировать состояние контактов без вскрытия
• Цвет: серый/белый - легко различим в составе группировки зажимов
• Срок службы: 5 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Зажим винтовой ЗВИ-3 1,0–2,5 мм2 12 пар монтируется непосредственно на DIN-рейку без дополнительных креплений. Соединения выполняются сбоку - провода заводятся в вертикальные гнёзда, затягиваются винтом отверткой. Удобен для последовательного подключения нескольких устройств в ряд. Для правильного монтажа важно зачистить провода на 6–8 мм и не допускать попадания изоляции в зажим. Каждый полюс принимает два провода - входящий и выходящий, что позволяет использовать его как ответвление без разрывов цепи.

Безопасность и стандарты

Зажим соответствует требованиям безопасности для электроустановок до 1000 В. Материал корпуса - самозатухающий полиэтилен, обеспечивающий противопожарную защиту. Напряжение 450 В и ток 3 А соответствуют нормам ГОСТ Р 50030.5.1 и IEC 60947-7-1. Прозрачная крышка снижает риск случайного замыкания и позволяет своевременно выявить нагрев или окисление контактов.

Преимущества

• Высокая плотность: 12 полюсов в минимальном пространстве - экономия места в щите
• Удобство диагностики: прозрачный корпус позволяет видеть качество соединения без демонтажа
• Стабильность контакта: винтовое соединение не требует периодической подтяжки при нормальной нагрузке
• Универсальность: поддерживает одножильные и многожильные провода после предварительной опрессовки
• Надёжность материала: полиэтилен не деформируется при нагреве и не теряет прочность при низких температурах

Ограничения применения

• Не предназначены для алюминиевых проводов - возможен окислительный процесс и потеря контакта
• Не рекомендованы для высоких импульсных нагрузок (>3 А среднего значения)
• Не подходят для открытых площадок без защиты от влаги - IP-класс не указан, значит, нет герметичности
• Не используются в цепях выше 450 В - риск пробоя изоляции
• Не допускается использование с проводами меньше 1 мм2 или больше 2,5 мм2 - возможен перегрев или плохой контакт

Примеры использования

• Подключение группы светильников в распределительной коробке квартиры
• Разводка сигналов управления в пульте станка с ЧПУ
• Объединение проводов от нескольких датчиков в одном модуле автоматики
• Создание перемычек между автоматическими выключателями в щитовой
• Формирование нулевой шины в малогабаритных распределительных щитах

Практические советы

• Перед монтажом обязательно зачищайте провода до металлического блеска - особенно важны многожильные провода, которые следует опрессовать наконечниками
• Затягивайте винты равномерно - переусердствовать нельзя, чтобы не повредить пластиковую часть
• При использовании в щитах с несколькими такими зажимами - располагайте их с учётом цветового кодирования проводов (L/N/PE)
• Проверяйте доступность винтов для обслуживания - они должны быть легко доступны отверткой
• Артикул uzv10-003-d25-k01-10-g от GENERICA совместим с аналогами IEK - можно менять в случае необходимости без переделки схемы
