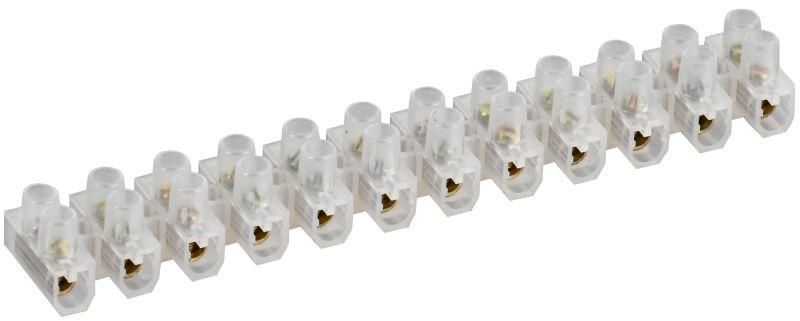

Колодка клеммная ЗВИ-5 1.5-4кв.мм 12пар GENERICA UZV10-005-004-K01-10-G IEK

Зажим винтовой ЗВИ-5 1,5-4 мм2 12 пар от GENERICA - компактное устройство для надёжного соединения проводов сечением 1,5–4 мм2 в распределительных коробках, щитах и оборудовании. Артикул uzv10-005-004-k01-10-g обеспечивает удобную сборку до 12 каналов в одном модуле.

Назначение и область применения

Зажим винтовой ЗВИ-5 используется для создания электрических соединений между одножильными и предварительно подготовленными многожильными медными проводниками. Подходит для цепей переменного и постоянного тока. Применяется в силовых и слаботочных системах: распределительных щитах, автоматических выключателях, контакторах, станках, освещении и системах управления.

Технические характеристики

• Тип соединения: винтовое - позволяет плотно фиксировать провода без специальных инструментов
• Сечение провода: 1,5–4 мм2 - оптимально для бытовых и промышленных нагрузок
• Номинальный ток: 5 А - максимальная допустимая нагрузка на один зажим
• Номинальное напряжение: 450 В - безопасная работа в сетях до 440 В переменного тока
• Количество полюсов: 12 - каждый полюс имеет три зажима, всего 36 точек подключения
• Количество зажимов на полюс: 3 - можно подключить входной, выходной и ответвительный провод
• Рабочая температура: от –25 до +85 C - устойчив к перепадам температур в помещениях и на улице
• Ширина ячейки: 15,4 мм - совместим с DIN-рейкой стандартной ширины
• Позиция соединения: сбоку - удобно для маршрутизации проводов в ограниченном пространстве
• Материал корпуса: полиэтилен - химически стойкий, не горючий, долговечный
• Прозрачность корпуса: да - позволяет визуально контролировать состояние соединений
• Цвет: серый/белый - сочетается с большинством типов щитового оборудования
• Срок службы: 5 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Зажим винтовой ЗВИ-5 устанавливается непосредственно на DIN-рейку без дополнительных креплений. Монтаж выполняется вручную: защёлкивают корпус на рейку, затем откручивают винты, вставляют провода и затягивают до упора. Для многожильных проводов рекомендуется использовать наконечники. Соединения расположены сбоку - это снижает риск перегрева и упрощает организацию трассировки. Устройство совместимо с другими элементами серии ЗВИ от GENERICA и IEK.

Безопасность и стандарты

Зажим соответствует требованиям безопасности для электроустановок до 1000 В. Конструкция исключает случайное прикосновение к токоведущим частям благодаря изолирующему корпусу и боковому доступу. Полиэтиленовый материал не распространяет горение и не выделяет токсичных веществ при нагреве. Напряжение 450 В обеспечивает запас прочности для сетей 220–380 В.

Преимущества

• Высокая плотность: 12 полюсов в минимальном пространстве - экономия места в щите
• Прозрачная крышка - контроль состояния соединений без вскрытия
• Удобная форма - сбоку расположен доступ к каждому зажиму, что ускоряет обслуживание
• Стандартный шаг 15,4 мм - легко комбинируется с другим оборудованием на DIN-рейке
• Поддержка трёхпроводных соединений на каждом полюсе - минимизация количества переходников

Ограничения применения

• Не предназначена для алюминиевых проводов - возможен оксидный налёт и потеря контакта
• Не рассчитана на ток выше 5 А - превышение вызывает перегрев и повреждение
• Не подходит для мобильных или вибрационных сред - требуется жесткая фиксация на стенде
• Не следует применять в условиях повышенной влажности без защиты IP - хотя корпус герметичен, он не имеет класса защиты от воды
• Не рекомендовано использование без наконечников для многожильных проводов - риск облома жил

Примеры использования

• Разводка фаз в квартирном щите - подключение нескольких светильников через одну группу автомата
• Объединение входных и выходных проводов в системах управления станками
• Создание распределительных точек для датчиков и реле в автоматизации
• Подключение терморегуляторов и контроллеров в системах отопления

Практические советы

• Перед монтажом проверьте сечение провода - меньше 1,5 мм2 может выпасть, больше 4 мм2 не войдёт
• Для многожильных проводов используйте обжимные наконечники типа ПМЛ или ПМШ - это увеличит срок службы контакта
• Затягивайте винты равномерно - переусиливать нельзя, чтобы не повредить пластиковые детали
• Проверяйте качество соединения после монтажа: потяните за провод - он не должен выскочить
• При замене устройства отключите питание - даже при отключенном автомате есть опасность остаточного напряжения
• Артикул uzv10-005-004-k01-10-g - выбирайте именно этот номер, если нужен 12-полюсный вариант с прозрачным корпусом
