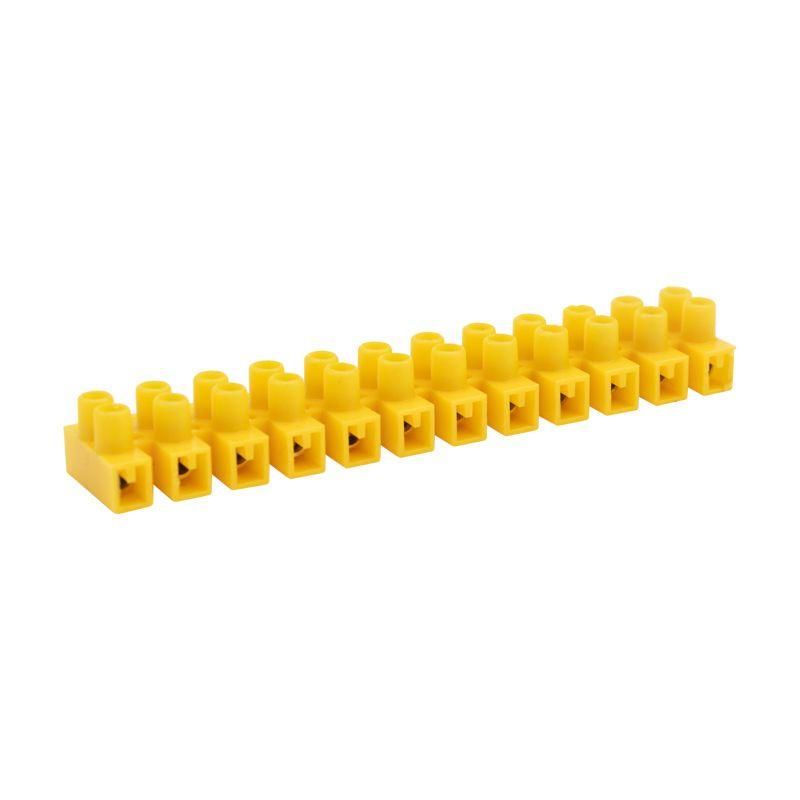

Клеммная винтовая колодка KВ-4 1,5-4, ток 3 A, полиэтилен желтый (10 шт./уп.) | 07-5004-3 REXANT MEET

Клеммная винтовая колодка KВ-4 1,5–4 от REXANT — компактное устройство для надёжного и безопасного соединения проводов сечением 1,5–4 мм². Подходит для сборки распределительных щитов, управления оборудованием и подключения слаботочных цепей. Артикулы 07-5004-3 и etm07-5004-3 рассчитаны на работу в бытовой и промышленной автоматике.

Назначение и область применения

Клеммная винтовая колодка KВ-4 1,5–4 используется для создания разъёмных электрических соединений между проводниками. Применяется там, где требуется частая перепроверка, модификация или ремонт цепей: в распределительных щитках, пультах управления, светильниках, терморегуляторах, системах аварийной сигнализации. Благодаря возможности отрезать лишние секции, её удобно использовать для точной настройки числа контактов под конкретную задачу.

Технические характеристики

• Тип соединения: винтовое — фиксация провода зажимным винтом
• Номинальный ток: 3 А — максимальный допустимый постоянный ток
• Номинальное напряжение: 400 В AC — работает в сетях до 400 вольт переменного тока
• Сечение проводника: 1,5–4 мм² — подходят медные одножильные и многожильные провода
• Количество контактов: 12 — 6 парных клеммных групп
• Ширина одной ячейки: 19 мм — совместима с DIN-рейкой стандартной ширины
• Материал корпуса: полипропилен (PP) — устойчив к удару, химическим воздействиям, самозатухающий
• Цвет: жёлтый — визуальное отличие от других типов колодок
• Рабочая температура: от -40 °C до +110 °C — выдерживает экстремальные условия
• Способ монтажа: непосредственная установка на DIN-рейку
• Позиция подключения: сбоку — провода вводятся горизонтально, что снижает риск перегиба

Совместимость и монтаж

Клеммная винтовая колодка KВ-4 1,5–4 монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается без инструментов: просто защёлкивается на рейку. Для отделения нужного количества клемм используйте ножницы или бокорезы — колодка имеет предварительно прорезанные места для разлома. После отрезания крайняя клемма остаётся рабочей. Винты затягиваются отверткой с плоским лезвием. Не требует специального усилия — достаточно плотного контакта без деформации провода.

Безопасность и стандарты

Корпус выполнен из негорючего полипропилена, соответствующего требованиям UL94 V-0. Материал не распространяет пламя и сохраняет форму при нагреве. Латунные контакты обеспечивают стабильную проводимость и устойчивы к окислению. Напряжение 400 В обеспечивает безопасную работу в большинстве однофазных и трёхфазных сетей. Колодка не предназначена для подключения высоких импульсных нагрузок или токов выше 3 А — это может вызвать перегрев и выход из строя.

Преимущества

• Удобная разборка: можно отрезать любую часть колодки, оставив только нужное число клемм
• Высокая механическая прочность корпуса — выдерживает вибрацию и случайные удары
• Стандартный шаг 19 мм — совместима с большинством промышленных щитов
• Жёлтый цвет — позволяет быстро определить тип и назначение соединения среди других колодок
• Работает в широком температурном диапазоне — подходит для холодных помещений и тепловых шкафов

Ограничения применения

• Не предназначен для токов выше 3 А — превышение вызывает перегрев и плавление изоляции
• Подходит только для проводов сечением 1,5–4 мм² — более тонкие провода плохо фиксируются, более толстые не войдут
• Не рекомендован для подключения алюминиевых проводов — возможен эффект “ползучести” металла и ослабление контакта
• Не герметична — не следует применять во влажных средах без дополнительной защиты (коробки, IP-оболочки)
• Не подходит для частых подключений/отключений — винтовые клеммы лучше всего для стационарных соединений

Примеры использования

• Соединение проводов в щите освещения квартиры
• Подключение датчиков движения и реле в системе автоматизации
• Разветвление цепей управления станком на 12 точек
• Объединение нулевых и заземляющих проводов в распределительном шкафу
• Формирование временных тестовых цепей в мастерской

Практические советы

• Перед монтажом зачистите провод на 8–10 мм — слишком длинная зачистка может привести к замыканию между соседними клеммами
• Затягивайте винт до упора, но без силы — если провод начинает деформироваться, значит, вы перестарались
• При использовании многожильного провода запрессуйте его наконечником — так контакт будет надёжнее
• После монтажа проверьте все винты — они могут немного ослабнуть после первого включения
• Если колодка используется вне закрытого шкафа, убедитесь, что она защищена от пыли и влаги — даже при IP67 она не является герметичной
• Артикулы 07-5004-3 и etm07-5004-3 — один и тот же продукт; различаются только номера поставщика
