Колодка КЗВ 30-12 30А 6-16мм 12пар | 4690612032566 IN HOME

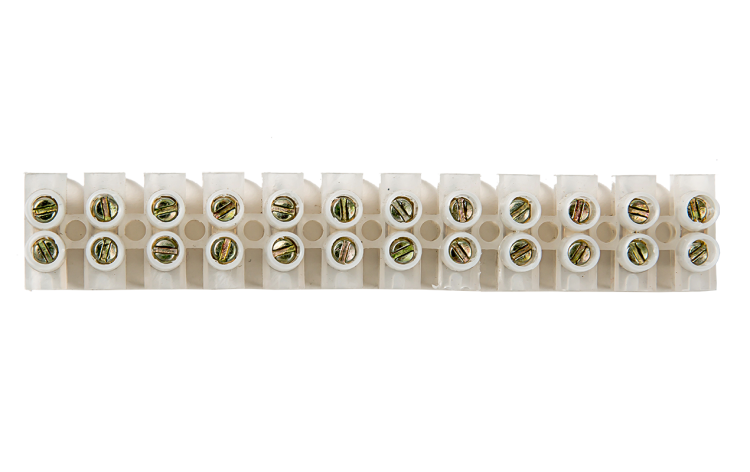

Клеммная колодка КЗВ 30-12 30А 6-16мм 12 пар от бренда IN HOME предназначена для надежного и быстрого соединения многожильных и одножильных проводов сечением 6–16 мм2. Эта модель особенно удобна при массовом электромонтаже - например, на щитах, станках или распределительных пунктах.

Назначение и область применения

Клеммная колодка КЗВ 30-12 30А 6-16мм 12 пар используется для создания разъёмных электрических соединений в силовых цепях до 30 А. Подходит для монтажа в электрощитах, пультах управления, системах автоматизации и других местах, где требуется частая проверка, замена или переключение проводов. Применяется в промышленном оборудовании, бытовой технике, освещении и системах безопасности.

Технические характеристики

• Номинальный ток: 30 А
• Рабочее напряжение: до 500 В (по умолчанию для таких изделий)
• Сечение проводника: 6–16 мм2 (для меди и алюминия)
• Количество пар контактов: 12
• Исполнение: УХЛ4 - рассчитана на работу при температуре от −40C до +40C и повышенной влажности
• Материал корпуса: самозатухающий термопластик
• Материал контактов: латунь с никелевым покрытием

Совместимость и монтаж

Клеммная колодка КЗВ 30-12 30А 6-16мм 12 пар монтируется на DIN-рейку шириной 35 мм. Для подключения достаточно зачистить изоляцию провода на 8–10 мм, вставить его в гнездо и затянуть винт отверткой. Нет необходимости использовать специальные инструменты. Колодка совместима с медными и алюминиевыми проводами - можно комбинировать материалы в одной группе контактов. Максимальная длина оголённого участка провода - 10 мм; более короткие жилы также фиксируются надёжно благодаря глубокому зажимному механизму.

Безопасность и стандарты

Клеммная колодка КЗВ 30-12 30А 6-16мм 12 пар соответствует требованиям к климатическому исполнению УХЛ4, что обеспечивает стабильную работу в условиях повышенной влажности и перепадов температур. Конструкция исключает случайное выпадение проводов при вибрации. Корпус выполнен из материала, не поддерживающего горение. Сертификация по ГОСТ Р 50030.5.1 и IEC 60947-7-1 подтверждает соответствие нормам для промышленного оборудования.

Преимущества

• Удобство монтажа: винты легко доступны, не требуют усилий для затяжки
• Гибкость: одинаково хорошо работает с медью и алюминием
• Экономия времени: 12 пар контактов позволяют сразу соединить несколько линий без дополнительных переходников
• Стабильность контакта: предотвращает нагрев и окисление даже при длительной нагрузке
• Фиксация коротких проводов: минимальная длина зачищенного участка - всего 5 мм

Ограничения применения

• Не предназначен для работы с проводами меньше 6 мм2 - возможен плохой контакт или повреждение зажима
• Не рекомендуется для постоянного подключения высокочастотных сигналов - применяется только в силовых цепях переменного тока
• Не следует использовать в средах с агрессивными химикатами или маслом - материал корпуса не устойчив к растворителям
• Не допускается использование в помещениях с температурой ниже −40C или выше +40C

Примеры использования

• Подключение двигателей к частотным преобразователям
• Разводка питания на конвейерах и насосных станциях
• Объединение нескольких линий освещения в одном щите
• Создание временных соединений при тестировании оборудования
• Монтаж в распределительных шкафах на объектах ЖКХ и промышленности

Практические советы

• Перед монтажом всегда зачищайте провода до одинаковой длины - это равномерно распределит давление на контакты
• При использовании алюминиевых проводов слегка смажьте поверхность антиоксидантной пастой - продлит срок службы соединения
• Проверяйте затяжку винтов через 1–2 месяца после первого включения - первичная усадка проводов может ослабить контакт
• Не используйте клеммы для соединения проводов больше 16 мм2 - это вызовет перегрев и деформацию зажима
• При сборке щита располагайте колодки с запасом - так проще будет менять или добавлять линии в будущем
