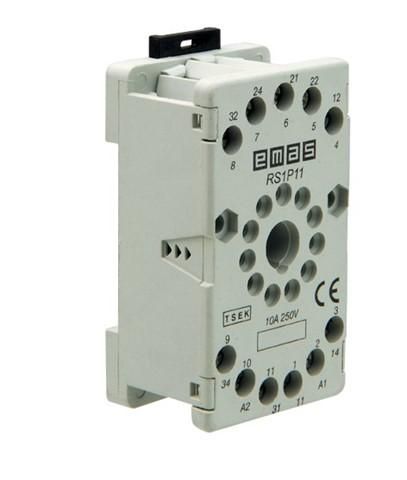

Колодка на 11 выводов (релейный разъем) EMAS RS1P11G1

Релейный разъем на DIN-рейку 11 выводов серия EMAS - это компактное соединительное устройство для быстрого подключения и отключения реле и других модульных элементов в распределительных щитах. Артикул rs1p11g1 обеспечивает надежную фиксацию на рейке и устойчивый контакт при частых операциях подключения.

Назначение и область применения

Релейный разъем на DIN-рейку 11 выводов серия EMAS предназначен для удобного подключения и замены реле, таймеров, терморегуляторов и других модульных устройств в автоматических системах управления. Подходит для установки в электрощитах промышленного, жилого и коммерческого назначения. Часто используется там, где требуется частая замена оборудования - например, в системах контроля температуры, управлении освещением или на конвейерах.

Технические характеристики

• Количество контактов: 11
• Монтаж: на DIN-рейку 35 мм (стандарт EN 60715)
• Тип контактов: штыревые, совместимы с большинством стандартных реле серии EMAS
• Максимальный рабочий ток: до 10 А (при условии соблюдения норм нагрева и вентиляции)
• Максимальное напряжение: 480 В переменного тока
• Материал корпуса: самозагасающий пластик UL94 V-0

Совместимость и монтаж

Релейный разъем на DIN-рейку 11 выводов серия EMAS совместим с реле и модулями, имеющими соответствующую штыревую базу. Устанавливается легко: защелкивается на DIN-рейку одним движением. Для подключения проводов используются зажимы типа screw terminal - затяжка осуществляется отверткой. Перед установкой проверьте соответствие шага контактов вашего реле и разъема - он должен точно совпадать.

Безопасность и стандарты

Изделие изготовлено из материала, соответствующего требованиям UL94 V-0 - самозагасающего пластика, предотвращающего распространение пламени. Конструкция соответствует международным стандартам безопасности для электрооборудования, применяемого в контролируемых средах. Однако не предназначено для работы во взрывоопасной среде или при наличии агрессивных химических паров.

Преимущества

• Ускоряет обслуживание: позволяет менять реле без перепайки или переподключения проводов
• Защищает контакты: исключает случайное отсоединение при вибрации
• Экономит время при диагностике: можно быстро вынуть устройство для тестирования
• Стандартная форма: совместим с широкой линейкой реле EMAS и аналогичными изделиями других производителей

Ограничения применения

• Не рекомендуется использовать при токах выше 10 А - возможен перегрев контактов
• Не предназначен для постоянного погружения в жидкости или высокой влажности без дополнительной защиты
• Не работает с реле, имеющими другие типы контактов (например, гнездовые или с штекерами другого стандарта)
• Не следует применять в условиях сильных механических ударов без внешнего кожуха

Примеры использования

• Автоматизация производства: замена терморегуляторов на конвейере без остановки линии
• Жилищные системы: подключение реле управления освещением в этажном щите
• HVAC: быстрая замена реле в системах отопления и вентиляции
• Лаборатории и испытательные стенды: временное подключение устройств для тестирования

Практические советы

• Перед установкой убедитесь, что DIN-рейка плотно закреплена - слабая фиксация вызывает вибрацию и окисление контактов
• Затягивайте винты зажимов равномерно - переусердствовать нельзя, чтобы не повредить пластиковую основу
• Проверяйте целостность контактов перед каждым подключением нового реле - грязь или оксиды снижают надежность
• Для длительной эксплуатации в запыленных помещениях используйте защитные крышки - они доступны как опциональные аксессуары для серии EMAS
• Артикул rs1p11g1 - единственный вариант этого формата в линейке EMAS; не путайте с другими номерами, даже если количество выводов одинаково
