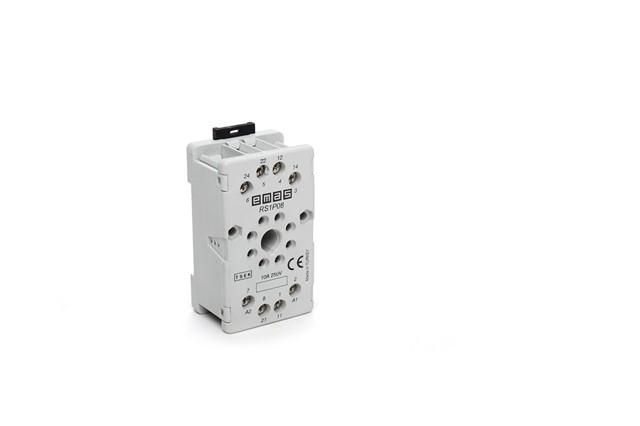

Колодка на 8Выводов серая EMAS RS1P08G1

Колодка/Релейный разъем на DIN-рейку 8 выводов/штырьков от EMAS с артикулом rs1p08g1 предназначена для быстрой и надежной коммутации промышленных реле. Удобна для сборки распределительных щитов, где требуется частая замена реле без перепайки проводов.

Назначение и область применения

Эта колодка используется для подключения реле типа DIL-8 или аналогичных с 8 штыревыми контактами. Подходит для установки в автоматических системах управления, панелях контроля, станках, конвейерах и других устройствах, где необходимо часто менять реле без демонтажа проводки. Колодка фиксируется на DIN-рейке 35 мм - типичном стандарте для промышленного оборудования.

Технические характеристики

• Число контактов: 8 штырьков
• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 10 А
• Рабочая температура: от –5 C до +40 C
• Степень защиты: IP40 (защита от предметов больше 1 мм, но не от воды)
• Цвет корпуса: серый
• Материал корпуса: термоустойчивый полиамид PA6.6 класса горючести V0
• Вес: 80,5 г
• Монтаж: на DIN-рейку 35 мм

Совместимость и монтаж

Колодка полностью совместима со стандартными промышленными реле с 8-контактным штыревым интерфейсом. Монтаж осуществляется просто: защелкиваются два фиксатора на DIN-рейке - достаточно прижать колодку до характерного щелчка. Разъём позволяет легко вынимать и вставлять реле без инструментов. Для подключения проводов используются винтовые зажимы - подходят жилы сечением до 2,5 мм2.

Безопасность и стандарты

Корпус выполнен из материала PA6.6 с классом самозатухания V0 - обеспечивает устойчивость к возгоранию даже при перегрузке. Применяемые материалы соответствуют требованиям безопасности для промышленной электроники. Однако степень защиты IP40 не допускает использование в условиях повышенной влажности, пылевых средах или на улице.

Преимущества

• Удобная широкая бирка для маркировки - можно четко указывать номер цепи или функцию реле
• Термоустойчивый корпус выдерживает кратковременные перегревы при работе реле
• Фиксация на DIN-рейке исключает люфт и случайное выпадение
• Не требует пайки - снижает время обслуживания и риск повреждения платы

Ограничения применения

• Не подходит для работы при температуре ниже –5 C или выше +40 C - возможна потеря герметизации и деформация материалов
• IP40 не защищает от влаги, пыли и брызг - нельзя использовать в сырых помещениях, на открытых площадках или в цехах с высокой запылённостью
• Поддерживает только реле с 8 штырями; несовместима с реле с другим числом контактов или с гнездовым интерфейсом

Примеры использования

• Запитка управляемых клапанов на конвейере
• Контроль нагревательных элементов в термокамерах
• Автоматическое включение насосов по сигналу датчиков уровня
• Системы аварийного отключения в пультах управления

Практические советы

• Перед установкой проверьте, что реле имеет именно 8 штыревых контактов - другие форматы не войдут
• Используйте провода сечением не более 2,5 мм2 - большие жилы могут не плотно зажаться
• Обязательно пометьте колодку через бирку - это экономит время при диагностике и ремонте
• Не используйте в местах с постоянными вибрациями без дополнительной фиксации - хотя крепление надёжное, длительные механические нагрузки могут ослабить контакт
• При замене реле всегда отключайте питание - даже при выключенном устройстве на контактах может сохраняться потенциал
