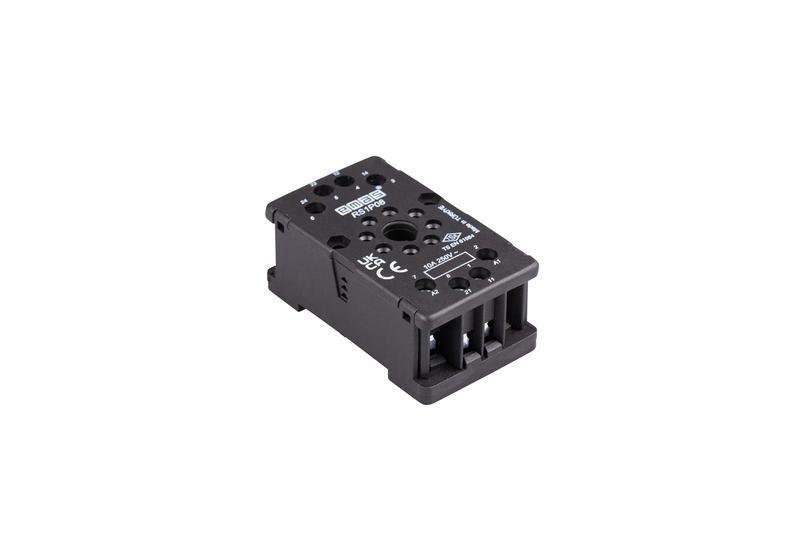

Колодка на 8 выводов черн. EMAS RS1P08H1

Релейный разъем на DIN-рейку 8 выводов от бренда EMAS с артикулом rs1p08h1 предназначен для быстрого подключения и отключения реле в распределительных щитах. Этот разъем обеспечивает надежный контакт без необходимости перепайки проводов, что ускоряет обслуживание и замену устройств.

Назначение и область применения

Релейный разъем на DIN-рейку 8 выводов используется для соединения реле с цепями управления и силовыми нагрузками. Подходит для установки в шкафах автоматизации, системах управления оборудованием, промышленной автоматике и распределительных щитах. Особенно удобен там, где требуется частая замена реле - например, при диагностике, модернизации или ремонте.

Технические характеристики

• Количество контактов: 8
• Монтаж: на DIN-рейку 35 мм
• Тип разъема: релейный, с фиксацией
• Материал корпуса: термостойкий пластик
• Рабочий ток: до 10 А (на каждый контакт)
• Рабочее напряжение: до 400 В переменного тока
• Стандарт совмещения: соответствует типовым габаритам реле серии 8-контактных

Совместимость и монтаж

Релейный разъем на DIN-рейку 8 выводов совместим с большинством стандартных реле с 8-контактным базовым основанием. Устанавливается на DIN-рейку шириной 35 мм - просто защелкивается. Для подключения проводов используются винтовые зажимы. Перед монтажом проверьте, чтобы высота и шаг контактов реле точно соответствовали разъему - не все модели 8-контактных реле одинаковы по габаритам. После установки реле плотно вставляется в разъем до характерного щелчка.

Безопасность и стандарты

Изделие выполнено из самозатухающего пластика, соответствует требованиям безопасности для электрооборудования в промышленных условиях. Напряжения и токи рассчитаны на применение в соответствии с IEC 60947-5-1. Отсутствие открытых токоведущих частей снижает риск поражения током при работе с щитом.

Преимущества

• Ускоряет замену реле - достаточно вытащить старый и вставить новый, не трогая провода
• Защищает контакты от окисления и случайного отсоединения
• Не требует инструментов для установки на рейку
• Позволяет легко диагностировать неисправности - можно переставить реле между разъемами для тестирования

Ограничения применения

• Не предназначены для работы в средах с повышенной вибрацией без дополнительной фиксации
• Не подходят для реле с другим количеством контактов - только 8-контактные
• Не рекомендуются для постоянного превышения номинального тока 10 А - возможен перегрев и деформация контактов
• Не следует использовать в помещениях с температурой выше +60 C или ниже −25 C без учета специальных условий эксплуатации

Примеры использования

• Автоматизация конвейера - замена реле защиты двигателя без отключения всей системы
• Щит управления насосной станцией - быстрая замена реле времени при выходе из строя
• Лабораторные стенды - удобство при тестировании различных комбинаций реле
• Обслуживание систем освещения - замена реле срабатывания по таймеру

Практические советы

• Перед установкой убедитесь, что реле полностью совпадает по форме и расположению контактов - даже небольшое отличие может помешать подключению
• Затягивайте винты зажимов равномерно, не переусердствуя - перетянутый провод может повредить изоляцию
• При использовании в пыльных местах периодически проверяйте состояние контактов - пыль может вызывать нагрев и плохой контакт
• Релейный разъем на DIN-рейку 8 выводов от EMAS (rs1p08h1) лучше всего сочетать с реле того же бренда - гарантируется точная совместимость
• Храните запасные разъемы - они часто становятся узким местом при аварийном восстановлении оборудования
