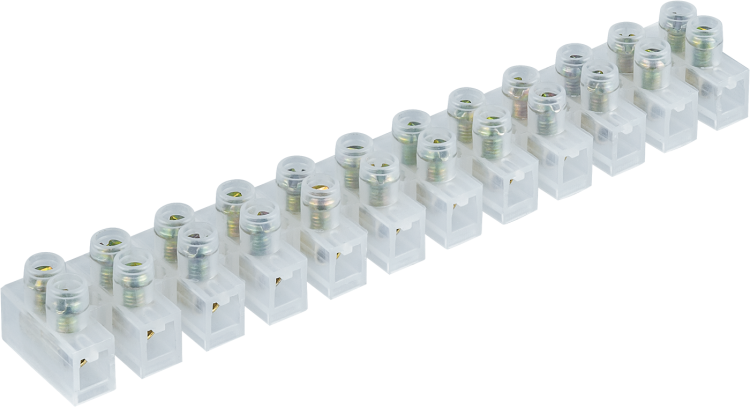

Колодка зажимная винтовая КЗВ 14 091 NTB-HPEZ-S12-10/WH Navigator 14091

Колодка зажимная винтовая КЗВ 14 091 NTB-HPEZ-S12-10/WH — это компактное устройство для надёжного соединения до двенадцати проводников сечением 2,5–6 мм² в распределительных щитах. Бренд Navigator предлагает эту модель как часть серийной линейки NTB-HPEZ, подходящую для стационарных систем управления и автоматизации.

Назначение и область применения

Колодка зажимная винтовая КЗВ 14 091 NTB-HPEZ-S12-10/WH предназначена для создания разъёмных электрических соединений в слаботочных и силовых цепях постоянного и переменного тока. Подходит для сборки распределительных шкафов, пультов управления, систем освещения, конвейеров и оборудования с высокой плотностью коммутации. Применяется там, где требуется частая замена или диагностика проводов — благодаря удобному доступу к зажимам.

Технические характеристики

• Количество полюсов: 12 — позволяет одновременно соединить до 24 проводов (по два на каждый полюс)
• Номинальный ток: 10 А — рассчитана на работу с нагрузками до этого значения
• Номинальное напряжение: 400 В — безопасна для сетей до 400 В переменного тока
• Тип присоединения: винтовое — обеспечивает прочную фиксацию провода при затяжке
• Сечение проводника: 2,5–6 мм² — не допускается использование проводов меньше 2,5 мм² или больше 6 мм²
• Способ монтажа: непосредственная установка — крепится прямо на DIN-рейку без дополнительных адаптеров
• Рабочая температура: до +85 °C — выдерживает повышенные температуры внутри шкафа
• Ширина одной ячейки: 2,88 мм — узкий шаг, позволяет экономить место на рейке
• Позиция соединения: сбоку — провода заходят горизонтально, что упрощает маршрутизацию
• Материал корпуса: полиэтилен — химически стойкий, не поддерживающий горение
• Цвет: белый, прозрачный корпус — позволяет визуально контролировать состояние контактов

Совместимость и монтаж

Колодка КЗВ 14 091 NTB-HPEZ-S12-10/WH совместима со всеми стандартными DIN-рейками типа TS35. Устанавливается просто: защёлкиваются боковые фиксаторы на рейке. Для подключения используйте отвертку с плоским жалом — затягивайте винты равномерно, чтобы не повредить контактную пластину. Максимальный момент затяжки не указан производителем — достаточно легкого усилия, пока провод не перестанет двигаться. Не применяйте инструменты с острыми гранями — есть риск повреждения изоляции.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 для винтовых зажимов. Материал корпуса — самозатухающий полиэтилен, не распространяет горение. Отсутствие открытых токоведущих частей после монтажа снижает риск поражения током. Наличие прозрачного корпуса позволяет своевременно заметить потемнение или оплавление контакта.

Преимущества

• Высокая плотность: 12 полюсов на минимальном пространстве — идеальна для компактных щитов
• Прозрачная крышка — контроль состояния соединений без вскрытия
• Удобная боковая подводка — минимизирует перегибы проводов и упрощает трассировку
• Стандартный шаг 2,88 мм — легко сочетается с другими элементами серии NTB-HPEZ
• Надёжное винтовое соединение — не требует специальных инструментов для обслуживания

Ограничения применения

• Не предназначен для многожильных проводов без наконечников — возможен выход из строя при деформации жил
• Не рекомендован для цепей с импульсными нагрузками выше 10 А — риск перегрева
• Не используется в условиях постоянной вибрации без дополнительной фиксации — винты могут ослабнуть
• Рабочая температура до +85 °C — не подходит для установки рядом с нагревательными элементами без теплоизоляции
• Не имеет защиты от случайного отсоединения — при необходимости используйте дополнительные фиксаторы

Примеры использования

• Подключение датчиков и исполнительных механизмов в автоматических линиях
• Распределение питания между несколькими светильниками в одном контуре
• Объединение нулевых и заземляющих проводников в распределительных щитах
• Сборка тестовых стендов, где часто меняют провода
• Формирование групповых соединений в системах HVAC с множеством малотоковых сигналов

Практические советы

• Перед монтажом проверьте сечение провода — слишком тонкий (менее 2,5 мм²) может выпасть, слишком толстый (более 6 мм²) — повредит контакт
• Используйте наконечники для многожильных проводов — это продлит срок службы и повысит надёжность
• При установке нескольких колодок КЗВ 14 091 NTB-HPEZ-S12-10/WH друг за другом соблюдайте зазор 5 мм между ними — для лучшего охлаждения
• Проверяйте затяжку винтов через 1–2 месяца после первого запуска — особенно в условиях температурных колебаний
• При замене устройства — отключите питание! Прозрачный корпус не является гарантией безопасности при наличии напряжения
