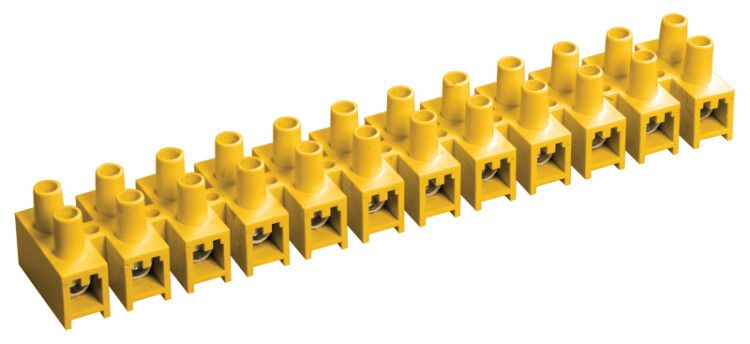

Зажим винтовой ЗВИ-10 н/г 12 полюсов, 10А, 2.5-6 мм² IEK UZV7-010-06

Клеммная колодка винтовая ЗВИ-10 не поддерживает горение 2,5–6 мм2 12 пар желтая от IEK предназначена для надёжного и безопасного соединения проводов в распределительных щитах и оборудовании. Благодаря негорючему корпусу и винтовому зажиму, она подходит для постоянной эксплуатации в условиях повышенной нагрузки.

Назначение и область применения

Клеммная колодка винтовая ЗВИ-10 используется для создания прочных электрических соединений между проводниками сечением 2,5–6 мм2. Применяется в силовых цепях до 400 В и током до 10 А - например, в распределительных шкафах, автоматических выключателях, контакторах, станках и системах управления. Каждая из 12 пар позволяет подключить два провода, что упрощает сборку многоканальных цепей. Негорючий материал корпуса делает её подходящей для помещений с высокими требованиями к пожаробезопасности.

Технические характеристики

• Количество полюсов: 12 (24 контакта, 12 пар)
• Сечение подключаемых жил: 2,5 – 6 мм2
• Номинальный ток: 10 А
• Номинальное напряжение: 400 В
• Рабочая температура: от -25 C до +110 C
• Ширина одной ячейки: 21 мм
• Способ монтажа: непосредственная фиксация на DIN-рейке или поверхность
• Расположение входов: боковое - провода вводятся перпендикулярно к оси колодки
• Материал корпуса: полистирол, не поддерживающий горение
• Контакты: латунь, покрытие - никель
• Цвет: жёлтый
• Гарантия: 3 года

Совместимость и монтаж

Клеммная колодка винтовая ЗВИ-10 монтируется прямо на DIN-рейку шириной 35 мм без дополнительных креплений. Для установки достаточно защёлкнуть её в паз рейки - фиксация механическая и надёжная. Подключение проводов выполняется винтом M3, который затягивается отверткой. Учитывайте, что максимальное сечение - 6 мм2; более толстые жилы не войдут. Также важно не перетягивать винт - это может повредить контактную пластину. Колодка совместима с одножильными и многожильными проводами, но многожильные рекомендуется обжимать наконечниками для лучшего контакта.

Безопасность и стандарты

Корпус выполнен из самозатухающего полистирола, соответствующего нормам UL94 V-2 - материал не поддерживает горение и снижает риск распространения пламени. Конструкция предотвращает случайное замыкание на корпус благодаря изолированному каркасу. Все элементы выполнены в соответствии с требованиями ГОСТ Р МЭК 60947-7-1. Напряжение 400 В и ток 10 А обеспечивают безопасную работу в бытовых и промышленных сетях переменного тока.

Преимущества

• Устойчивость к нагреву: рабочая температура до +110 C позволяет использовать в плотных щитах с высокой тепловой нагрузкой
• Надёжный винтовой зажим: обеспечивает долговременный контакт без потери усилия затяжки
• Высокая плотность компактного исполнения: 12 пар на минимальном пространстве - экономия места в щите
• Яркий жёлтый цвет: упрощает визуальную идентификацию цепей и диагностику
• Стандартный шаг 21 мм: совместим с большинством модульных устройств IEK и других производителей

Ограничения применения

• Не предназначен для подключения проводов меньше 2,5 мм2 - возможен плохой контакт и выпадение жилы
• Не рассчитана на постоянные импульсные токи выше 10 А - для таких задач нужны специализированные устройства
• Не следует применять во взрывоопасных средах - отсутствует сертификат Ex
• Не подходит для частого демонтажа: многократные разборки могут износить резьбу винта
• Пластиковый корпус не выдерживает механических ударов - требует защиты в агрессивных условиях

Примеры использования

• Подключение выходов автоматических выключателей к групповым линиям освещения
• Разветвление цепей питания в щитах управления насосами и вентиляторами
• Объединение нулевых и заземляющих проводников в этажных щитах
• Соединение датчиков и исполнительных механизмов в системах автоматизации
• Формирование распределительных точек в панелях оборудования с множеством слаботочных сигналов

Практические советы

• Перед монтажом удалите изоляцию с провода на длину 8–10 мм - этого хватит для надёжного зажима
• Для многожильных проводов используйте наконечники типа НШВИ - так контакт будет стабильнее
• Проверяйте затяжку винта после первых нескольких часов работы - возможно ослабление при прогреве
• При использовании в сыром помещении - контролируйте герметичность щита, хотя сама колодка не имеет IP-защиты
• При необходимости комбинирования с другими клеммами - учтите шаг 21 мм: все элементы должны быть согласованы по габаритам
• Артикул uzv7-010-06 - это тот же продукт, что и клеммная колодка винтовая ЗВИ-10 не поддерживает горение 2,5–6 мм2 12 пар желтая - проверьте соответствие перед заказом
