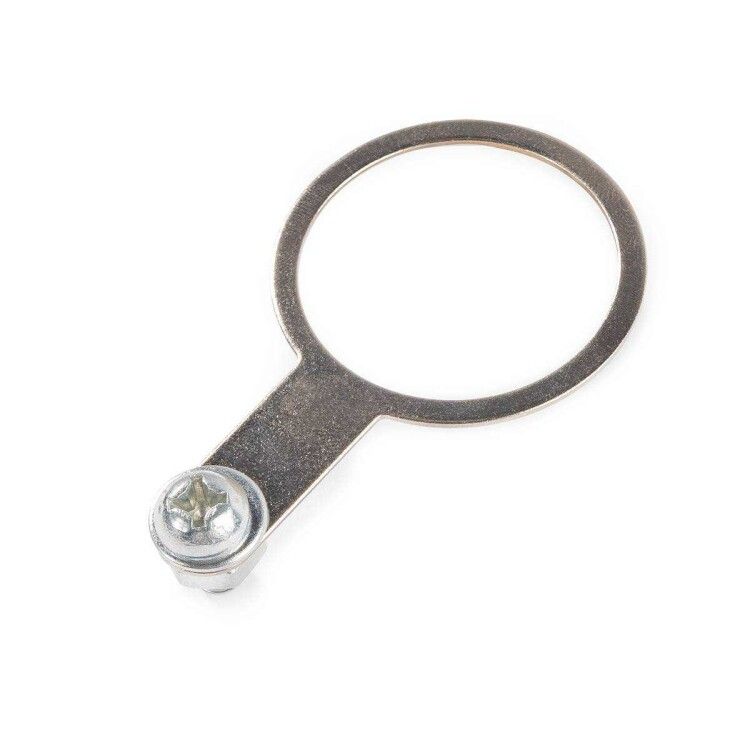

Кольцо заземления латунное КЗ-М20 | 88655 Fortisflex КВТ

Кольцо заземления латунное КЗ-М20 от Fortisflex и КВТ предназначено для надёжного заземления металлических корпусов оборудования и конструкций. Латунная основа с оловянным покрытием гарантирует устойчивость к коррозии и долгий срок службы даже в агрессивной среде.

Назначение и область применения

Кольцо заземления латунное КЗ-М20 используется для создания постоянного электрического контакта между заземляющим проводником и металлическими частями оборудования. Применяется в системах заземления промышленных станков, щитов управления, трубопроводов, рам и других металлоконструкций, где требуется надёжный и долговечный контакт.

Технические характеристики

• Материал: латунь
• Покрытие: олово - защищает от окисления и коррозии
• Размер резьбы: М20
• Форма: кольцевая, с центральным отверстием под болт
• Условия эксплуатации: внутренние помещения, сухие и умеренно влажные среды

Совместимость и монтаж

Кольцо заземления латунное КЗ-М20 совместимо с болтами и шпильками стандарта М20. Устанавливается путём просверливания отверстия в металлической поверхности, вставки болта через кольцо и фиксации гайкой. Для лучшего контакта рекомендуется зачищать поверхность под установку от краски, ржавчины и загрязнений. Соединение с заземляющим проводом выполняется с помощью кабельного наконечника, затянутого на болт.

Преимущества

• Латунь обеспечивает высокую электропроводность и механическую прочность
• Оловянное покрытие снижает риск окисления, особенно при длительной эксплуатации
• Стандартный размер М20 позволяет использовать с широким спектром крепёжных элементов
• Не требует специальных инструментов для монтажа

Ограничения применения

• Не предназначен для открытых площадок или мест с постоянным воздействием воды - отсутствует степень защиты IP
• Не следует применять в агрессивных химических средах (например, вблизи кислот или щелочей)
• Подходит только для металлических поверхностей, способных принимать резьбу М20

Примеры использования

• Заземление корпуса частотного преобразователя на производстве
• Присоединение заземляющего провода к металлической раме станка
• Обеспечение контура заземления в распределительном щите
• Крепление заземляющей жилы к трубопроводу из стали

Практические советы

• Перед установкой проверьте, чтобы глубина сверления соответствовала длине резьбы болта - иначе кольцо не будет плотно прилегать
• Используйте пружинные шайбы или плоские шайбы под гайку для предотвращения саморазвинчивания
• Проверяйте сопротивление заземления после монтажа - оно должно быть менее 4 Ом согласно требованиям ПУЭ
• При замене старого заземления - удалите все следы коррозии с поверхности перед установкой нового кольца
