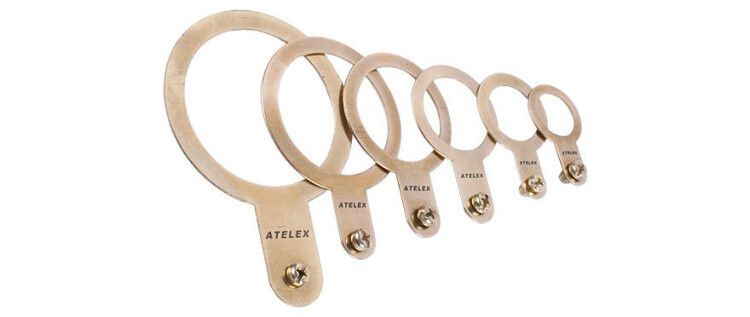

Кольцо заземления М20х1,5 (для ВМ 12, 15) - PR08.3864 Строитель

Кольцо заземления М20х1,5 от ПРОМРУКАВ предназначено для создания надёжного электрического контакта между металлорукавом и системой заземления. Артикул pr08.3864 обеспечивает безопасную передачу тока утечки за счёт непрерывного заземляющего контура, что особенно важно в промышленной автоматике.

Назначение и область применения

Кольцо заземления М20х1,5 используется для заземления металлорукавов в электромонтажных системах. Устанавливается на внешнюю резьбу вводных муфт и фиксируется гайкой. Обеспечивает электрический контакт между металлической оболочкой рукава и заземляющей шиной, предотвращая накопление статического заряда и снижая риск поражения током.

Подходит для применений в цехах с высокими требованиями к безопасности: на станках, конвейерах, распределительных щитах, в системах автоматизации и других местах, где используются металлические трубопроводы и рукава.

Технические характеристики

• Тип компонента: кольцо заземления
• Резьба: М20×1,5 - соответствует стандартным вводным муфтам с этой резьбой
• Материал: латунь - обеспечивает хорошую проводимость и коррозийную стойкость
• Покрытие: никелированное - повышает износостойкость, препятствует окислению и улучшает контакт
• Размер под винт: М6 - позволяет закрепить заземляющий провод через болтовое соединение
• Рекомендовано для использования: да - сертифицировано для работы в составе системы заземления металлорукавов

Совместимость и монтаж

Кольцо заземления М20х1,5 совместимо исключительно с вводными муфтами, имеющими внешнюю резьбу М20×1,5. Установка выполняется следующим образом:

1. Наденьте кольцо на резьбовой участок муфты до упора.
2. Заверните гайку муфты так, чтобы кольцо плотно прижалось к корпусу муфты.
3. Через отверстие под М6 установите заземляющий провод с кабельным наконечником и затяните болт.

Не используйте кольцо с внутренней резьбой или другими типами соединений - оно не обеспечит герметичность и надёжный контакт.

Безопасность и стандарты

Изделие соответствует требованиям к заземлению электроустановок согласно ГОСТ Р 50571 и ПУЭ. Никелированное покрытие гарантирует долговременную проводимость даже в условиях повышенной влажности и агрессивной среды. Применение кольца снижает вероятность возникновения искрения и перегрева в месте соединения.

Преимущества

• Высокая электропроводность благодаря материалу - латуни
• Стойкость к коррозии - никелирование продлевает срок службы
• Простота монтажа - не требует сварки или специнструментов
• Гарантированная совместимость с продукцией ПРОМРУКАВ
• Обеспечивает непрерывный заземляющий контур без разрывов

Ограничения применения

• Не предназначен для использования вне системы с вводными муфтами - самостоятельная установка невозможна
• Не рассчитан на механическую нагрузку - не служит опорой или креплением
• Не рекомендуется для применения в агрессивных химических средах без дополнительной защиты
• Не заменяет основное заземление объекта - является дополнительным элементом контура

Примеры использования

• Заземление металлорукава, подключающего частотный преобразователь к двигателю
• Создание заземляющего контура в распределительном щите с множеством вводных муфт
• Применение на конвейерных линиях с металлическими трубопроводами для защиты от статики
• Монтаж в пищевой и фармацевтической промышленности, где требуется чистый и надёжный контакт

Практические советы

• Перед установкой проверьте резьбу муфты - она должна быть целой, без повреждений
• Используйте медный заземляющий провод с сечением не менее 4 мм2 и кабельный наконечник типа ШМ
• После монтажа проверьте сопротивление контакта - оно должно быть меньше 0,1 Ом
• При использовании в сырых помещениях регулярно осматривайте место соединения на предмет окисления
• Артикул pr08.3864 - единственный подходящий вариант для резьбы М20×1,5 в линейке ПРОМРУКАВ; другие аналоги могут не обеспечить герметичность
