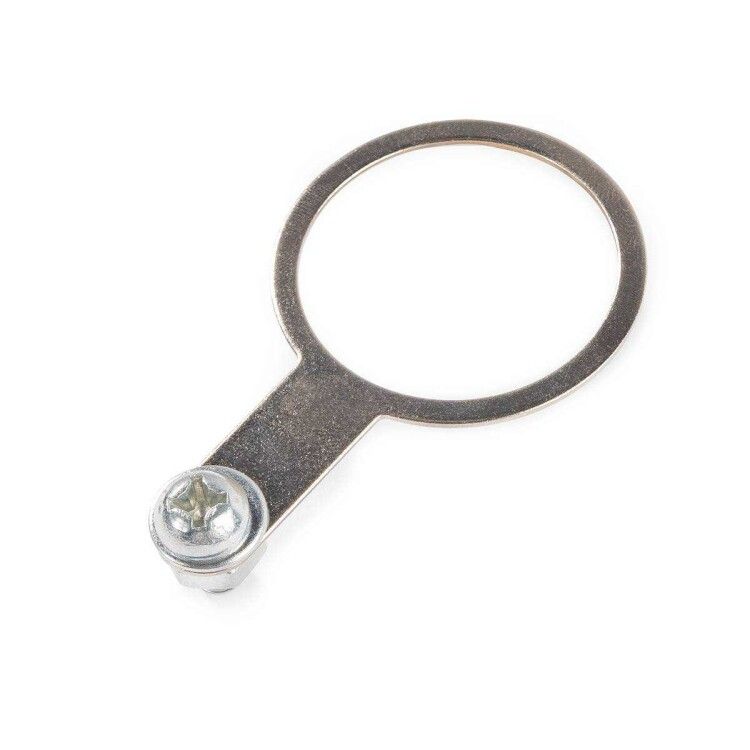

Кольцо заземления латунное КЗ-М16 | 88654 Fortisflex КВТ

Кольцо заземления латунное КЗ-М16 от Fortisflex и КВТ предназначено для надёжного заземления металлических корпусов оборудования и конструкций. Латунная основа с оловянным покрытием обеспечивает устойчивость к коррозии и длительный срок службы даже в условиях повышенной влажности.

Назначение и область применения

Кольцо заземления латунное КЗ-М16 используется для создания электрического контакта между заземляющим проводником и металлической поверхностью. Применяется для заземления:

• корпусов электрооборудования;
• металлических рам, щитов и шкафов;
• трубопроводов, лестниц, ограждений;
• станков, конвейеров и другого промышленного оборудования.

Обеспечивает снижение риска поражения электрическим током за счёт эффективного отвода потенциала в землю.

Технические характеристики

• Материал: латунь - высокая электропроводность и механическая прочность;
• Покрытие: олово - антикоррозийная защита, предотвращает окисление контактной поверхности;
• Размер резьбы: М16 - соответствует стандартному креплению болтов и гаек;
• Форма: кольцевая - равномерное распределение давления при затяжке;
• Условия эксплуатации: внутренние помещения, умеренный климат, без агрессивных сред.

Совместимость и монтаж

Кольцо заземления латунное КЗ-М16 совместимо с болтами и шпильками диаметром M16. Устанавливается следующим образом:

1. На подготовленную металлическую поверхность (очищенную от краски, ржавчины и грязи) укладывается кольцо;
2. Через центральное отверстие проходит болт или шпилька;
3. Сверху фиксируется гайка и контргайка;
4. К кольцу подключается заземляющий провод (например, через кабельный наконечник типа НШВИ);
5. Затяжка должна быть достаточной для плотного контакта, но без деформации кольца.

Не требует специальных инструментов - достаточно обычного ключа на 24 мм.

Преимущества

• Латунь обеспечивает лучшую проводимость по сравнению со стальными аналогами;
• Оловянное покрытие сохраняет контактную способность даже после длительной эксплуатации;
• Высокая механическая стойкость - выдерживает многократные демонтажи без повреждений;
• Стандартный размер М16 - легко заменяемо и доступно в любом магазине крепёжа;
• Подходит для повторного использования при обслуживании оборудования.

Ограничения применения

• Не предназначен для установки во внешних условиях с постоянным воздействием воды или химически активных веществ;
• Не рекомендуется использовать в агрессивных средах (промышленные газы, кислоты, солевые растворы);
• Оловянное покрытие может повреждаться при чрезмерном усилии затяжки - соблюдайте момент затяжки до 15–20 Нм;
• Не применяется как самостоятельный заземлитель - требуется подключение к системе заземления объекта.

Примеры использования

• Заземление корпуса частотного преобразователя на производстве;
• Подключение заземляющего провода к металлическому щиту управления;
• Электроизоляция и заземление трубопровода в пищевой промышленности;
• Фиксация заземляющей перемычки на станке с ЧПУ.

Практические советы

• Перед установкой зачистите поверхность металла до блеска - любая изоляция (краска, окалина) снижает качество контакта;
• Используйте пружинные шайбы или плоские шайбы под гайку для предотвращения саморазвинчивания;
• Проверяйте сопротивление заземления после монтажа - допустимо менее 0,1 Ом;
• При необходимости замены - можно использовать аналогичные изделия от Fortisflex или КВТ; кольцо заземления латунное КЗ-М16 является проверенным решением для промышленных задач.
