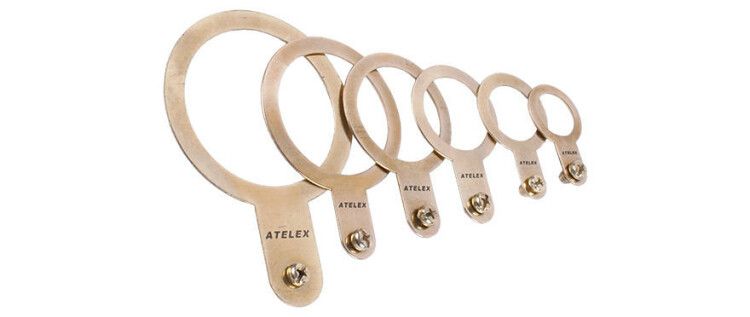

Кольцо заземления М16х1,5 Промрукав (для ВМ 8, 10) - PR08.3863 Строитель

Кольцо заземления М16х1,5 от ПРОМРУКАВ предназначено для создания надёжного электрического контакта между металлорукавом и системой заземления. Артикул pr08.3863 обеспечивает долговечное соединение в условиях промышленной среды, где важна безопасность и стабильность заземления.

Назначение и область применения

Кольцо заземления М16х1,5 используется для заземления металлорукавов в электроустановках. Оно устанавливается на внешнюю резьбу вводной муфты и фиксируется гайкой, обеспечивая непрерывный токопроводящий путь от рукава до заземляющего провода. Применяется там, где требуется защита от электромагнитных помех, статического электричества и поражения током - например, на станках, конвейерах, распределительных щитах и в местах прокладки кабельных трасс.

Технические характеристики

• Тип компонента: кольцо заземления
• Резьба: М16×1,5 - соответствует стандартным вводным муфтам
• Материал: латунь - высокая электропроводность и коррозионная стойкость
• Покрытие: никелированное - защищает от окисления, повышает износостойкость
• Размер под винт: М6 - для подключения заземляющего провода
• Рекомендовано для использования с вводными муфтами - совместимо с продукцией ПРОМРУКАВ

Совместимость и монтаж

Кольцо заземления М16х1,5 устанавливается исключительно на внешнюю резьбу вводных муфт того же стандарта. Для монтажа:

• Накрутите кольцо на резьбу муфты перед установкой металлорукава
• Затяните гайку, чтобы плотно прижать кольцо к корпусу муфты
• Подсоедините заземляющий провод через отверстие под винт М6

Не используйте с муфтами других типов - резьба должна точно совпадать. Нарушение совместимости снижает надёжность заземления.

Безопасность и стандарты

Изделие соответствует требованиям к заземлению в промышленных электроустановках. Латунь и никелирование обеспечивают устойчивость к химическим воздействиям и механическому износу, что продлевает срок службы в агрессивных средах. Соответствие рекомендациям ГОСТ Р 50571 и ПУЭ достигается при правильном монтаже с использованием сертифицированных вводных муфт.

Преимущества

• Высокая электропроводность латуни гарантирует минимальное переходное сопротивление
• Никелированное покрытие предотвращает образование оксидов, сохраняя контактную способность
• Простая установка - не требует сварки или специнструментов
• Стандартная резьба М16×1,5 позволяет заменить аналогичные изделия без доработок

Ограничения применения

• Не предназначен для использования вне системы с вводными муфтами - самостоятельная установка невозможна
• Не рассчитан на постоянное погружение в жидкости - не является герметичным элементом
• Не следует применять в условиях повышенной вибрации без дополнительной фиксации провода
• Не подходит для заземления неметаллических трубопроводов

Примеры использования

• Заземление металлорукава на автоматизированном участке цеха
• Подключение заземляющего провода к вводной муфте возле частотного преобразователя
• Обустройство заземляющей цепи в распределительном шкафу с металлическими кабельными каналами

Практические советы

• Перед установкой проверьте целостность резьбы на муфте - повреждённая резьба нарушает контакт
• Используйте медный заземляющий провод сечением не менее 4 мм2 для подключения к винту М6
• После монтажа проверьте сопротивление заземления - допустимо не более 0,1 Ом
• При обслуживании не снимайте кольцо без необходимости - многократная сборка/разборка может повредить резьбу
• Артикул pr08.3863 - единственный вариант этого типа в линейке ПРОМРУКАВ; другие размеры не подходят взамен
