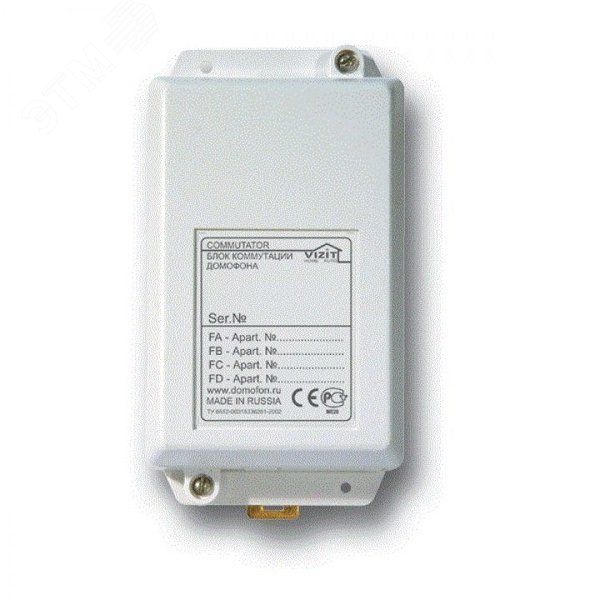

Коммутатор координатный этажный - БК-10 VIZIT

Коммутатор координатный этажный Vizit БК-10 - устройство для организации связи между блоком вызова и узлом контроля доступа (УКП) в системах домофонов до 10 квартир. Простой, надёжный и совместим с продуктами Vizit, рассчитан на работу в жилых зданиях.

Назначение и область применения

Коммутатор координатный этажный Vizit БК-10 используется в координатных системах домофонов для управления соединением между вызывающим устройством (например, кнопкой на входе) и внутренними телефонами квартир. Подключается к центральному узлу (УКП) и распределяет сигнал по 10 линиям - по одной на каждую квартиру. Применяется исключительно в многоквартирных домах с координатной системой опроса, где каждый абонент выбирается по строке и столбцу.

Технические характеристики

• Тип изделия: Блок коммутации
• Количество подключаемых квартир: 10
• Тип подъездной системы: Координатная
• Рабочее напряжение: 12–24 В постоянного тока (DC)
• Диапазон входного напряжения: 16–24 В
• Тип питания: DC 24 В (рекомендовано)
• Диапазон рабочих температур: от 0 C до +40 C
• Материал корпуса: Пластик
• Цвет: Белый
• Габариты: 135 × 75 × 35 мм

Совместимость и монтаж

Коммутатор координатный этажный Vizit БК-10 совместим только с координатными системами домофонов Vizit. Не работает с импульсными, адресными или IP-системами. Монтаж выполняется внутри шкафа УКП или в специальном боксе на этаже. Клеммы для подключения линий квартир и сигнала от блока вызова обозначены на плате. Для правильной работы необходимо соблюдать полярность питания - подключение 12–24 В DC. Провода от квартир должны быть защищёнными и иметь минимальную длину, чтобы избежать помех.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых электронных устройств. Не имеет сертификации по ГОСТ Р 51318 или IEC 60950, так как является компонентом системы, а не самостоятельным оборудованием. Эксплуатация допускается только в рамках утверждённой схемы домофона Vizit.

Преимущества

• Простая и проверенная координатная схема - минимум проводов на этаже
• Стандартный размер - легко помещается в типовые шкафы УКП
• Низкая чувствительность к перепадам напряжения в пределах 16–24 В
• Не требует внешнего источника питания - питание берётся от УКП
• Пластиковый корпус устойчив к коррозии и механическим повреждениям

Ограничения применения

• Поддерживает максимум 10 квартир - для больших подъездов требуется несколько блоков
• Не работает при напряжении ниже 16 В - возможны сбои связи
• Запрещено использовать вне диапазона температур 0…+40 C - риск отказа при замерзании или перегреве
• Несовместим с современными IP-домофонами и системами видеозвонка
• Не предназначен для установки на улице или во влажных помещениях без защиты

Примеры использования

Коммутатор координатный этажный Vizit БК-10 применяется в панельных домах 1970–1990-х годов, где установлены аналоговые домофоны Vizit. Часто встречается в подъездах с 8–10 квартирами. Также используется при модернизации старых систем, когда сохраняется координатная схема, но меняются только блок вызова или УКП.

Практические советы

• Перед установкой проверьте выходное напряжение УКП - оно должно быть не менее 16 В, иначе коммутатор будет работать нестабильно
• При прокладке линий к квартирам используйте двужильный экранированный кабель - снижает вероятность помех
• Обязательно закрепите корпус в шкафу - вибрация может нарушить контакт на клеммах
• Если в подъезде больше 10 квартир - установите второй БК-10 и разделите номера квартир между блоками
• Не путайте с универсальными коммутаторами - этот блок работает только в координатных системах Vizit
