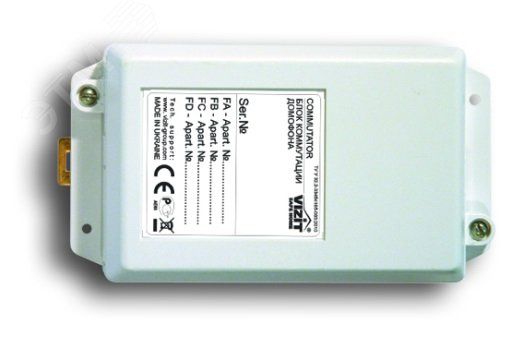

Коммутатор координатный БК-4(М) этажный - БК-4М VIZIT

Коммутатор координатный этажный БК-4М от Vizit - компактное устройство для организации связи между домофонными абонентами и подъездной системой. Подходит для установки в жилых домах с четырьмя квартирами на этаже, обеспечивает надёжную работу при питании постоянным током 12–24 В.

Назначение и область применения

Коммутатор координатный этажный БК-4М предназначен для подключения до четырёх абонентских устройств (домофонов, вызывных панелей, внутренних телефонов) к единой подъездной линии связи домофонов Vizit. Устройство работает в рамках координатной системы управления - каждому абоненту соответствует уникальный адрес в матрице сигналов. Применяется исключительно в многоквартирных домах с централизованной системой видеодомофона Vizit. Не используется в автономных или IP-системах.

Технические характеристики

• Количество подключаемых абонентов: 4
• Тип подъездной системы: координатная
• Рабочее напряжение питания: DC 12 В (номинальное), допускается входное напряжение 16–24 В
• Тип питания: постоянный ток (DC)
• Диапазон рабочих температур: от 0 C до +40 C
• Материал корпуса: пластик
• Цвет: белый
• Габаритные размеры: 75 × 135 × 35 мм
• Тип изделия: блок коммутации

Совместимость и монтаж

Коммутатор координатный этажный БК-4М совместим только с подъездными линиями домофонов Vizit, использующими координатную технологию. Для подключения требуется заводская проводка с распределением по строкам и столбцам матрицы. Монтаж выполняется внутри распределительного щита или специальной ниши на этаже. Клеммы предназначены для подключения медных проводов сечением до 1,5 мм2. Корпус крепится на DIN-рейку или с помощью встроенных кронштейнов. Не требует внешнего источника питания - получает энергию от подъездной линии.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для слаботочных систем. Не имеет сертификации по ЭМС или взрывозащите - применяется только в помещениях с контролируемой средой. Отсутствие защиты от перегрузки делает обязательным использование стабилизированного источника питания в пределах 16–24 В.

Преимущества

• Поддерживает точную адресацию до четырёх абонентов без дополнительных управляющих модулей
• Низкий энергопотребление за счёт работы от подъездной линии
• Простая замена при выходе из строя - не требует программирования
• Защищённый пластиковый корпус снижает риск повреждений при монтаже в общественных зонах

Ограничения применения

• Не поддерживает больше 4 абонентов - для большего числа квартир нужна другая модель
• Несовместим с IP-домофонами, беспроводными системами и аналоговыми системами без координатной адресации
• Работает только при наличии стабильного напряжения 16–24 В; при падении ниже 16 В возможны сбои связи
• Запрещено использовать при температурах ниже 0 C - риск отказа при замерзании конденсата
• Не предназначен для наружной установки - отсутствует защита от влаги и пыли

Примеры использования

Коммутатор координатный этажный БК-4М установлен в типовой многоэтажке с четырьмя квартирами на этаже. Он соединяет четыре внутренних телефона и одну вызывную панель на лестничной клетке с главной подъездной линией. Аналогичные устройства используются в новостройках, где система домофона реализована по технологии Vizit с координатным принципом опроса абонентов.

Практические советы

• Перед установкой проверьте напряжение на подъездной линии - оно должно находиться в диапазоне 16–24 В постоянного тока
• Используйте качественные одножильные провода с минимальной длиной участков - длинные линии увеличивают потери сигнала
• Обязательно соблюдайте цветовую маркировку проводов согласно схеме Vizit - перепутанные строки/столбцы приведут к неверному вызову
• При ремонте заменяйте только на оригинальный БК-4М - другие модели даже с таким же количеством портов могут иметь отличную матрицу адресации
• Не закрывайте корпус герметично - необходима естественная вентиляция для предотвращения конденсации влага при перепадах температур
