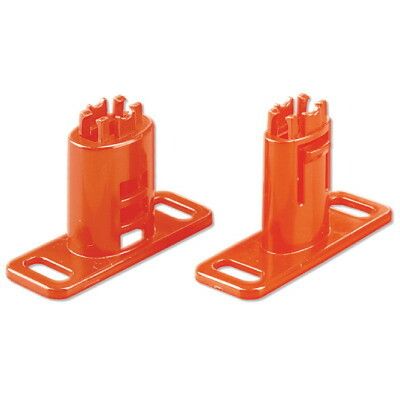

Комплект крепления для напольной установки | FC37230 DKC ДКС

Комплект крепления для напольной установки DKC (артикул fc37230) предназначен для надежного крепления кабельных лотков серии F5 Combitech на полу. Изготовлен из прочного АБС-пластика с цинковым покрытием, обеспечивает точную регулировку высоты и совместим со всеми элементами этой серии.

Назначение и область применения

Комплект крепления для напольной установки DKC используется исключительно для фиксации кабельных лотков серии F5 Combitech на горизонтальных поверхностях - бетонных полах, металлических основаниях, плитах. Применяется в промышленных помещениях, на производствах, в распределительных пунктах, где требуется укладка кабелей вдоль стен или между оборудованием. Подходит для систем автоматизации, конвейеров, станков и других объектов с жесткими требованиями к организации кабельных трасс.

Технические характеристики

• Тип изделия: комплект крепления для напольной установки
• Материал корпуса: АБС-пластик (высокой прочности, ударостойкий)
• Покрытие: оцинкованное (защита от коррозии в условиях повышенной влажности)
• Климатическое исполнение: УХЛ(1,5) - допускает работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запыленности
• Регулировка высоты: 40 мм, 47 мм, 55 мм, 63 мм - возможна за счет телескопического удлинителя
• Совместимость: только с кабельными лотками серии F5 Combitech

Совместимость и монтаж

Комплект крепления для напольной установки DKC работает только с лотками серии F5 Combitech. Крепление фиксируется к полу через предварительно просверленные отверстия. Для монтажа используются анкерные болты M8 или аналогичные, соответствующие нагрузкам и типу основания. Телескопический удлинитель легко выдвигается и фиксируется в одном из четырех положений - без инструментов. Перед установкой проверьте соответствие ширины лотка и типа профиля - несовместимые модели не будут плотно садиться на крепление.

Преимущества

• Высокая механическая прочность АБС-пластика - выдерживает нагрузки от кабелей и внешних воздействий
• Оцинкованная поверхность снижает риск окисления даже в сырых средах
• Четыре фиксированных уровня регулировки позволяют точно выставить уровень лотка без подрезки или доработки
• Не требует сварки или сложных инструментов - сборка занимает несколько минут
• Износостойкость материала гарантирует долгую службу без деформаций

Ограничения применения

• Не предназначено для настенного или потолочного монтажа - только для напольной установки
• Не совместимо с другими сериями кабельных лотков, кроме F5 Combitech
• Не рекомендуется использовать в местах с постоянным контактом с открытым пламенем или температурами выше +60 C
• АБС-пластик чувствителен к длительному воздействию ультрафиолета - не применять на открытых площадках без защиты

Примеры использования

• Фиксация лотков вдоль технологической линии на заводе по производству пластмасс
• Установка кабельных трасс в распределительном щите на складском комплексе
• Обустройство проводки под станками ЧПУ с необходимостью точной регулировки высоты
• Прокладка силовых и сигнальных кабелей в цехах с частой мойкой оборудования

Практические советы

• Перед монтажом определитесь с нужной высотой - выбирайте один из четырех уровней регулировки заранее, чтобы избежать переделок
• Проверяйте посадочные гнезда на лотке: они должны идеально совпадать с формой крепления - зазор более 1–2 мм указывает на несоответствие серии
• Для бетонных полов используйте анкеры с увеличенной глубиной заделки; для металла - самонарезающие болты
• Не перегружайте комплект - максимальная нагрузка рассчитана на стандартный вес лотка F5 Combitech с кабелями, не превышающими 15 кг/м
• Храните комплект в сухом месте - хотя материал устойчив к влаге, длительное намокание может повлиять на точность регулировки
