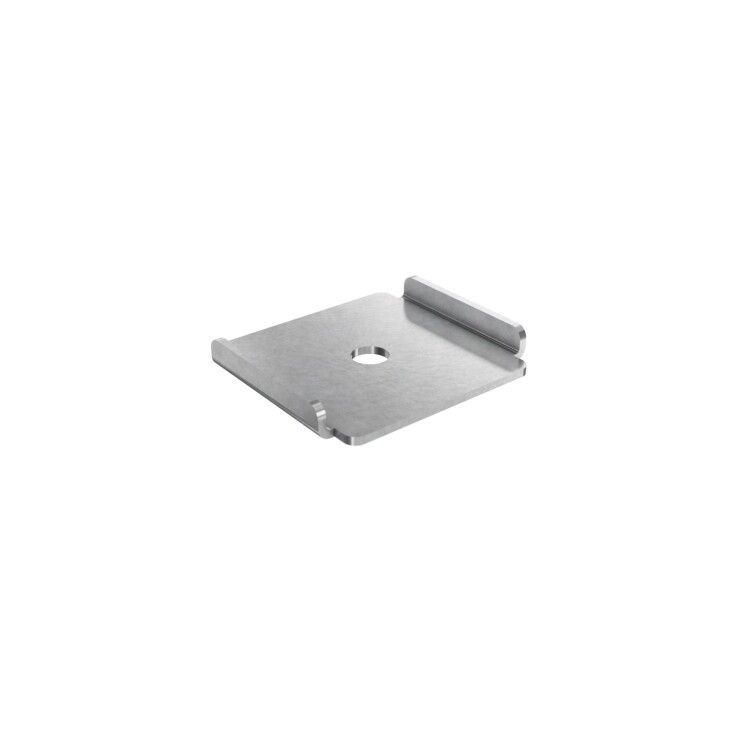

Пластина для подвеса проволочного лотка на шпильке | FC37311R DKC ДКС

Пластина для подвеса проволочного лотка на шпильке от DKC (ДКС), артикул fc37311r, обеспечивает надёжную фиксацию проволочных лотков к потолку через шпильки. Продукт из серии F5 Combitech предназначен для систем кабельной организации в промышленных и коммерческих объектах.

Назначение и область применения

Пластина для подвеса проволочного лотка на шпильке используется для создания точек крепления проволочных лотков к потолку или несущим конструкциям. Каждый подвес состоит из двух пластин, двух гаек с насечкой и одной шпильки, установленной по центру лотка. Подходит для лотков шириной до 300 мм. Применяется в системах прокладки кабелей на производствах, в офисах, на транспорте и в других помещениях с высокими требованиями к надёжности крепления.

Технические характеристики

• Тип изделия: пластина для подвеса
• Несущая способность: 150 кг на одну точку подвеса
• Материал: сталь оцинкованная - устойчивость к коррозии без дополнительной защиты
• Покрытие: цинк - антикоррозийное покрытие соответствует классу защиты в условиях повышенной влажности
• Габаритные размеры: 8×53 мм - компактная форма для плотной установки
• Тип крепления: винтовое - совместимо с болтами и шпильками M6/M8
• Климатическое исполнение: УХЛ(1,5) - допускает работу при температуре от −40C до +40C, в помещениях с повышенной влажностью и запылённостью
• Исполнение: горизонтальное и вертикальное - можно использовать как для бокового, так и для центрального крепления

Совместимость и монтаж

Пластина для подвеса проволочного лотка на шпильке совместима со шпильками М6 и М8. Для шпильки М6 требуется использование дополнительных шайб для равномерного распределения нагрузки. Каждая точка подвеса требует две пластины - они фиксируются сверху и снизу лотка с помощью гаек с насечкой, предотвращающих самопроизвольное откручивание. Шпилька монтируется перпендикулярно лотку, проходя через её центр. Габариты пластины позволяют легко разместить её внутри стандартных проволочных лотков без необходимости увеличения зазора между элементами системы.

Безопасность и стандарты

Изделие соответствует требованиям климатического исполнения УХЛ(1,5) по ГОСТ 15150. Оцинкованное покрытие обеспечивает долговечность в средах с повышенной влажностью и химической активностью. Несущая способность 150 кг проверена в соответствии с внутренними тестами производителя DKC для серий F5 Combitech.

Преимущества

• Высокая прочность - выдерживает нагрузку до 150 кг на точку подвеса
• Защита от коррозии - оцинкованная сталь снижает риск повреждений даже в сырых помещениях
• Удобство сборки - два элемента на один подвес, стандартизированная система с гайками с насечкой
• Гибкость установки - подходит как для горизонтальной, так и для вертикальной ориентации лотка
• Совместимость с популярными моделями лотков - идеально сочетается с продукцией серии F5 Combitech

Ограничения применения

• Не рекомендуется применять для лотков шириной более 300 мм - возможна деформация или потеря устойчивости
• Шпилька М6 требует обязательного использования дополнительных шайб; без них нагрузка может распределяться неравномерно
• Не предназначена для внешней установки без дополнительной защиты от осадков - хотя материал устойчив к влаге, длительное воздействие открытой среды может снизить срок службы
• Подходит только для проволочных лотков - несовместима с жесткими металлическими или пластиковыми каналами

Примеры использования

• Подвес проволочного лотка с силовыми кабелями над технологическим оборудованием на заводе
• Фиксация лотка для слаботочных сетей (LAN, CCTV) в административном здании с высоким потолком
• Крепление лотка в помещении с высокой влажностью - например, в пищевой промышленности или теплицах
• Обустройство кабельных трасс в подземных парковках с использованием системы F5 Combitech

Практические советы

• Перед монтажом проверьте диаметр шпильки - М8 подходит без шайб, М6 требует усиления
• Используйте только гайки с насечкой - обычные гайки могут ослабнуть под вибрацией
• Расстояние между точками подвеса не должно превышать 1,5 метра для лотков шириной 300 мм
• Пластина fc37311r от DKC совместима с другими элементами серии F5 Combitech - используйте одновременно с аналогичными кронштейнами и крепёжными деталями для единообразия системы
• При замене старых подвесов - сохраните оригинальные размеры и тип крепления, чтобы не нарушить расчётную нагрузку всей системы
