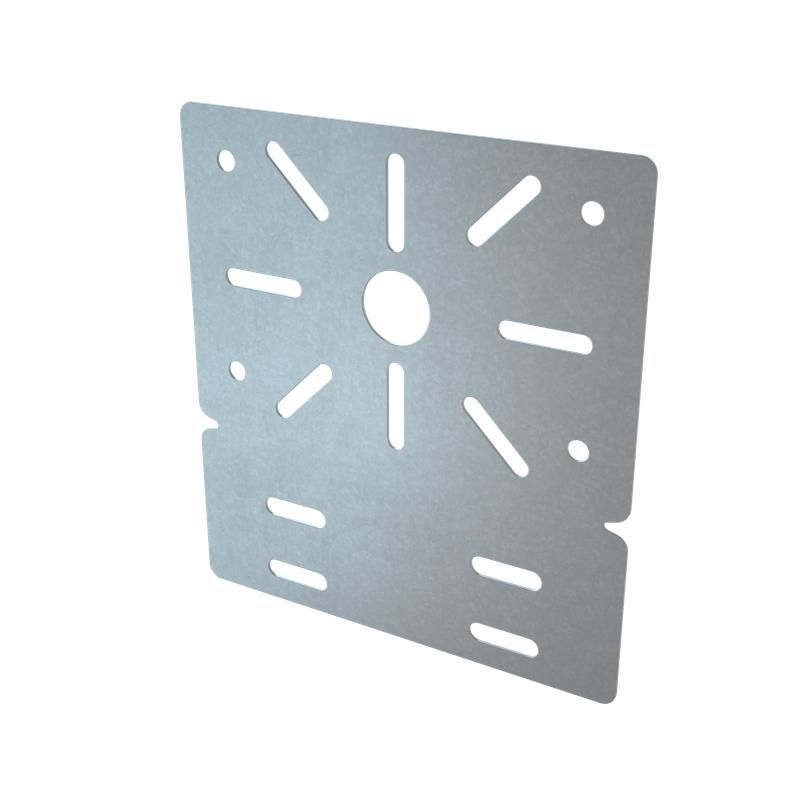

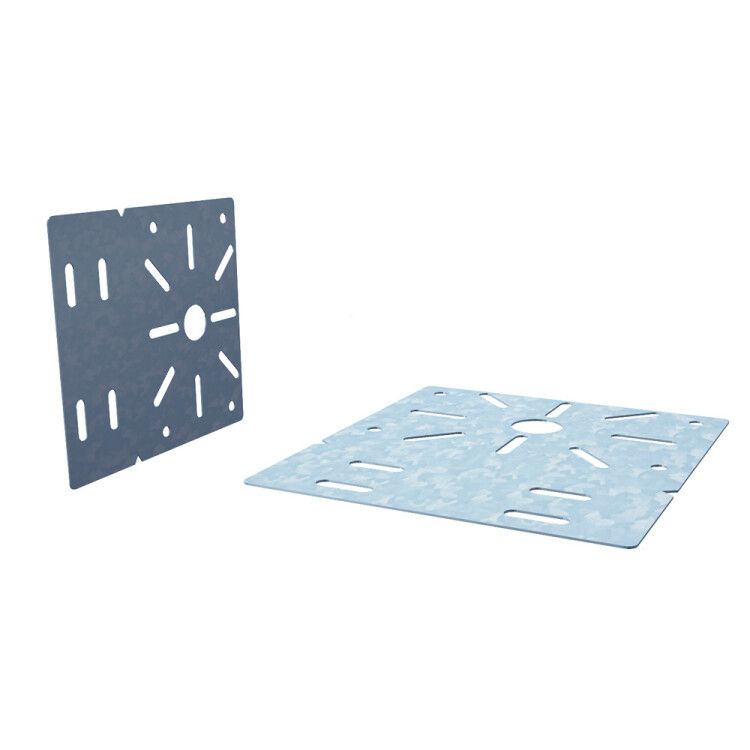

Пластина монтажная 160 мм КМ-профиль LO0450

Пластина монтажная КМ-профиль - это металлический крепёжный элемент из оцинкованной стали, предназначенный для фиксации распределительных коробок и другого оборудования на бортах лотков системы КМ-профиль. Артикулы pm и lo0450 соответствуют стандартизированному решению для внутренней электромонтажной инфраструктуры.

Назначение и область применения

Пластина монтажная КМ-профиль используется для крепления устройств - например, распределительных коробок, реле, контакторов, модульного оборудования - прямо к борту металлического лотка. Применяется в системах управления и распределения электроэнергии внутри зданий. Подходит для установки в цехах, офисах, серверных, автоматизированных линиях и других помещениях с контролируемой средой.

Технические характеристики

• Материал: сталь оцинкованная по методу Сендзимира - обеспечивает устойчивость к коррозии и долгий срок службы;
• Толщина: 1 мм - достаточна для жесткости при сохранении лёгкости;
• Габариты: 160×1×1 мм (длина × ширина × толщина) - оптимальный размер для равномерного распределения нагрузки;
• Покрытие: оцинковка - защищает от окисления в условиях сухого воздуха;
• Цвет: светло-серый - совпадает с цветовой гаммой лотков КМ-профиль;
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу при температуре от −40 C до +40 C, в помещениях с нормальной влажностью;
• Исполнение: горизонтальное - ориентация для монтажа на нижнем или верхнем борте лотка;
• Тип крепления: винтовое - через отверстия в перфорации с использованием саморезов или болтов M3–M4.

Совместимость и монтаж

Пластина монтажная КМ-профиль совместима со всеми лотками серии КМ-профиль, имеющими стандартную перфорацию. Для монтажа необходимо:

• Выполнить отверстия в нужном месте борта лотка (если они ещё не пробиты);
• Закрепить пластину винтами М3–М4 через её перфорированные отверстия;
• На саму пластину крепить оборудование с помощью аналогичных крепёжных элементов.

Не требует сварки или специальных инструментов. Работает с любыми стандартными отвертками и ключами.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Произведена из оцинкованной стали, что исключает выделение вредных веществ при эксплуатации. Соответствует нормам безопасности для электромонтажных работ в помещениях.

Преимущества

• Универсальная форма - подходит для большинства типов корпусов и коробок;
• Перфорация - позволяет точно регулировать положение крепимых устройств;
• Оцинкованная сталь - устойчива к механическим повреждениям и коррозии в сухих средах;
• Совместимость с лотками КМ-профиль - создаёт единую, надёжную систему без необходимости адаптеров;
• Экономия времени - не требуется доработка или сверление лотка перед установкой.

Ограничения применения

• Не рекомендуется для использования во влажных, сырых или агрессивных средах (например, в производственных цехах с химическими выбросами, на улице, в подвалах с высокой влажностью);
• Не предназначен для крепления тяжёлого оборудования массой более 10 кг - возможен деформационный изгиб;
• Не совместим с лотками других серий, не имеющих одинакового шага перфорации;
• Не следует использовать в качестве основного несущего элемента - только как вспомогательный крепёж.

Примеры использования

• Фиксация распределительных коробок на борту лотка в цехе по сборке оборудования;
• Установка реле и контакторов в щитовой комнате с лотковой системой;
• Крепление терморегуляторов и датчиков на лотках в HVAC-системах;
• Монтаж модульных устройств в серверных помещениях с организованной проводкой.

Практические советы

• Выбирайте винты длиной 8–12 мм - слишком длинные могут задеть провода внутри лотка;
• Проверьте соответствие шага перфорации на вашем лотке - он должен совпадать с расположением отверстий на пластине;
• Если планируете много точек крепления - используйте несколько пластин вместо одной длинной, чтобы избежать прогиба;
• Для удобства сборки можно заранее собрать компоненты на пластине вне лотка, затем смонтировать готовый блок;
• Пластина монтажная КМ-профиль - часть комплексной системы; лучше заказывать все элементы из одного ассортимента для гарантии совместимости.
