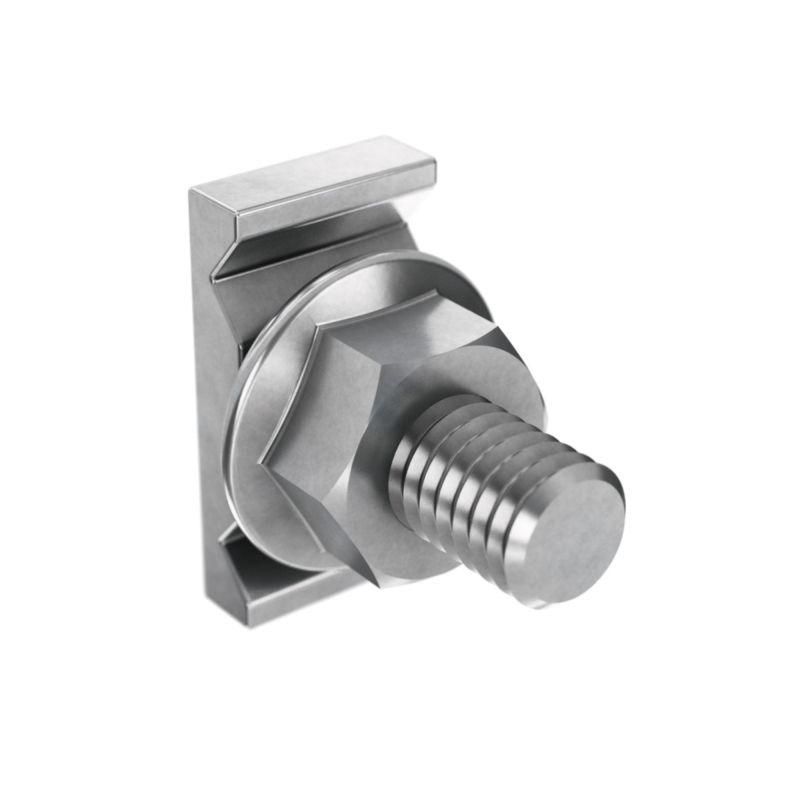

Крепежный комплект №5 для монтажа проволочного лотка | CM350005 DKC ДКС

Крепежный комплект №5 для мONTАЖА ПРОВОЛОЧНОГО ЛОТКА от DKC (ДКС), артикул cm350005, предназначен для надежного соединения элементов проволочных лотков и фиксации их на монтажных конструкциях. Этот комплект используется в системах F5 Combitech и совместим с основными аксессуарами серии.

Назначение и область применения

Крепежный комплект №5 для монтажа проволочного лотка применяется для сборки и модификации проволочных лотков в электромонтажных системах. Он позволяет соединять два лотка между собой через специальные соединительную пластину (FC37306) или соединитель (FC34247). Также комплект используется для крепления лотков к консолям, профилям и другим опорным элементам. Подходит для установки в помещениях с умеренной влажностью и без агрессивных сред - например, в офисах, производственных цехах, серверных комнатах и распределительных щитах.

Технические характеристики

• Тип изделия: комплект крепежный
• Материал: сталь
• Защитное покрытие: гальваническое цинковое - обеспечивает антикоррозийную защиту без снижения прочности
• Цвет: светло-серый
• Состав комплекта: один винт М6×14 и одна гайка М6
• Совместимость: система F5 Combitech
• Артикул: cm350005

Совместимость и монтаж

Крепежный комплект №5 для монтажа проволочного лотка работает исключительно с аксессуарами серии F5 Combitech. Для соединения двух лотков требуется предварительно установить соединительную пластину FC37306 или соединитель FC34247 - комплект крепежа служит для их фиксации. При монтаже на консоли или профиль винты должны плотно заходить в заранее подготовленные отверстия. Диаметр отверстий в лотках и аксессуарах соответствует размеру М6. Установка выполняется обычным ключом или шуруповертом с ограничителем момента - перегрузка не допускается.

Безопасность и стандарты

Изделие изготовлено из стали с гальваническим цинкованием, что соответствует требованиям к электроизоляционным системам в соответствии с ГОСТ Р 50571.5.52. Отсутствие открытых острых кромок снижает риск повреждения изоляции кабелей. Применение в условиях повышенной влажности возможно, но не рекомендовано при постоянном контакте с водой или химически активными веществами.

Преимущества

• Высокая механическая прочность благодаря стальной основе
• Устойчивость к коррозии за счет равномерного гальванического цинкового покрытия
• Простота монтажа - стандартные метрические крепежные элементы М6
• Совместимость с широким спектром аксессуаров серии F5 Combitech
• Эстетичный внешний вид - светло-серый цвет гармонирует с большинством металлических конструкций

Ограничения применения

• Не предназначено для использования во взрывоопасных зонах
• Не рекомендуется для монтажа вне помещений без дополнительной защиты от осадков и УФ-лучей
• Не подходит для крепления тяжелых нагрузок свыше 25 кг на точку крепления - требуются усиленные решения
• Не совместим с лотками других серий, кроме F5 Combitech

Примеры использования

• Сборка удлиненного проволочного лотка на потолке в серверной комнате
• Крепление лотка к вертикальному профилю в производственном цеху
• Монтаж ответвлений от основной трассы с использованием соединителей FC34247
• Фиксация лотка на консольной подвеске в распределительном щите

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстий в лотке и аксессуаре - они должны точно соответствовать М6
• Не используйте силовые инструменты без регулировки крутящего момента - можно повредить резьбу или деформировать лоток
• При необходимости замены крепежа всегда используйте оригинальные детали от DKC - отличаются точностью размеров и качеством покрытия
• Для длительной службы в помещениях с высокой влажностью периодически контролируйте состояние цинкового слоя - при появлении белого налета (белой ржавчины) рекомендуется замена
