Комплект безмуфтового заземления с заострением 4,5м EKF | gc-24451

Комплект безмуфтового заземления EKF gc-24451 - готовый набор для быстрого монтажа глубинного заземления в грунте. Комплект состоит из трёх стальных стержней с резьбой, зажима и инструментов, что позволяет установить надёжное заземление без сварки и сложной подготовки.

Назначение и область применения

Комплект безмуфтового заземления EKF gc-24451 предназначен для создания защитного заземления в электроустановках до 1000 В, а также для организации молниезащиты зданий и сооружений. Подходит для частных домов, производственных объектов, трансформаторных подстанций, вышек связи и других мест, где требуется надёжная связь с землёй. Устанавливается вертикально в грунт, обеспечивая минимальное переходное сопротивление.

Технические характеристики

• Тип компонента: заземляющий проводник
• Материал: сталь
• Количество стержней: 3 шт.
• Длина одного стержня: 1500 мм
• Диаметр стержня: 20 мм
• Общая длина комплекта после сборки: 4,5 м
• Защитное покрытие: горячее цинкование - устойчиво к коррозии даже во влажной среде
• Количество соединительных зажимов: 1 шт. (для подключения заземляющего провода)
• Количество зажимов для ленты: 0
• Количество равнопотенциальных шин: 0
• Гарантия: 84 месяца (7 лет)

Совместимость и монтаж

Стержни комплекта EKF gc-24451 имеют внутреннюю и внешнюю резьбу - они вкручиваются друг в друга без муфт. Для монтажа используется входящий в комплект ударный винт: им бьют по верхнему стержню, чтобы заглубить всю систему. После окончательного погружения к верхнему стержню крепится зажим, к которому подсоединяется медный заземляющий провод от электрооборудования. Монтаж возможен в любых типах грунта, кроме скального. Глубина установки - до 4,5 м, что обеспечивает доступ к более влажным и стабильным слоям почвы.

Безопасность и стандарты

Комплект соответствует требованиям ПУЭ и ГОСТ Р 50571.5.54–2019 по устройству заземления. Горячее цинкование гарантирует долговечность и безопасность эксплуатации в условиях повышенной влажности и химической активности грунта. Наличие сертифицированного паспорта подтверждает соответствие нормам безопасности.

Преимущества

• Не требует сварки - все элементы соединяются резьбовым способом
• Высокая скорость монтажа - весь процесс занимает 1–2 часа
• Цинкование защищает сталь от коррозии на десятилетия

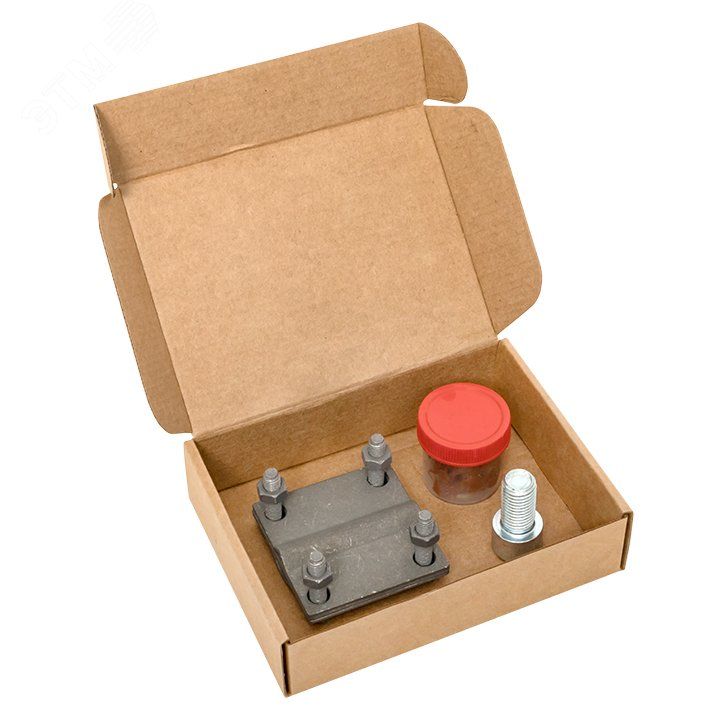

• В комплекте всё необходимое: зажим, ударный винт, перчатки, контактная паста
• Долгий срок службы благодаря 7-летней гарантии

Ограничения применения

• Не подходит для скальных пород - невозможно заглубить стержни
• Не предназначен для установки в вечную мерзлоту без предварительного бурения
• Не заменяет контур заземления в высоковольтных объектах - применяется как дополнение к основному контуру
• Работает только в грунтах с достаточной влажностью; в песчаной или каменистой почве эффективность снижается

Примеры использования

• Заземление щита в частном доме
• Подключение заземления к распределительному пункту на участке
• Молниезащита антенны, ветрогенератора или солнечной электростанции
• Заземление насосной станции, теплового пункта или котельной

Практические советы

• Перед монтажом проверьте, что уровень грунтовых вод находится ниже точки установки - это увеличит срок службы системы
• Используйте контактную пасту из комплекта - она снижает сопротивление между металлом и грунтом
• При работе в плотном грунте используйте перфоратор вместо молотка - так легче добиться нужной глубины
• После установки обязательно измерьте сопротивление заземления - норма для жилых объектов не выше 4 Ом
• Посадочный диаметр зажима рассчитан на проводники 16–35 мм2 - выбирайте подходящий сечение заземляющего провода
