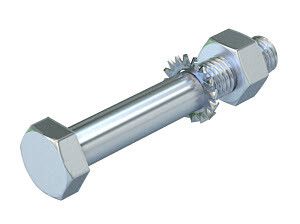

Комплект Болт+Шайба+Гайка M12x110 (SKS 12X110 F) | 6418317 OBO Bettermann

Комплект болт, шайба, гайка M12x110 SKS 12X110 F от OBO BETTERMANN предназначен для надёжного соединения металлических конструкций в условиях повышенной нагрузки и воздействия внешней среды. Артикул 6418317 включает все необходимые элементы для монтажа без дополнительного подбора компонентов.

Назначение и область применения

Комплект болт, шайба, гайка M12x110 SKS 12X110 F используется там, где требуется прочное и долговечное крепление: монтаж электрооборудования на металлоконструкциях, фиксация кабельных лотков, стоек, рам и других элементов в промышленных помещениях, на открытых площадках и в зонах с высокой влажностью. Подходит для установки в системах заземления, крепления распределительных щитов и оборудования на стальных профилях.

Технические характеристики

• Метрический размер резьбы: M12 - диаметр резьбы 12 мм;
• Длина болта: 110 мм - измеряется от нижней плоскости головки до конца резьбы;
• Шаг резьбы: 1,75 мм - стандартный шаг для метрической резьбы M12;
• Класс прочности: 8.8 - материал обеспечивает предел прочности около 800 МПа и предел текучести 640 МПа, подходит для ответственных соединений;
• Размер ключа: 19 мм - подходящий размер гаечного ключа для затяжки головки болта;
• Защитное покрытие: горячее цинкование - слой цинка толщиной более 50 мкм защищает от коррозии даже в агрессивных средах;
• Состав комплекта: болт с шестигранной головкой, шестигранная шайба, подкладная шайба, зубчатая шайба.

Совместимость и монтаж

Комплект болт, шайба, гайка M12x110 SKS 12X110 F совместим с отверстиями диаметром 13–14 мм в металле. Для правильной сборки используйте следующую последовательность: подкладная шайба → конструкция → шестигранная шайба → болт → зубчатая шайба → гайка. Головка болта требует ключа на 19 мм. Горячее цинкование позволяет использовать комплект без дополнительной антикоррозийной обработки. Убедитесь, что толщина соединяемых деталей не превышает 90 мм - остальная часть резьбы должна свободно входить в гайку.

Безопасность и стандарты

Изделие соответствует требованиям DIN EN ISO 898-1 для класса прочности 8.8 и DIN 7991 для шестигранных болтов. Защитное покрытие выполнено по нормам DIN EN ISO 1461 - гарантирует устойчивость к коррозии в соответствии с международными стандартами. Комплект не содержит свинец и другие запрещённые вещества, соответствует RoHS.

Преимущества

• Цельный комплект исключает риск потери или неверного подбора элементов;
• Зубчатая шайба предотвращает самопроизвольное отвинчивание под вибрацией;
• Горячее цинкование увеличивает срок службы в 3–5 раз по сравнению с обычным гальваническим покрытием;
• Стандартные размеры обеспечивают универсальную совместимость с большинством промышленных конструкций;
• Высокая прочность класса 8.8 допускает использование в силовых соединениях без риска деформации.

Ограничения применения

• Не рекомендуется применять в контакте с морской водой или хлорированными растворами - цинк может подвергнуться активной коррозии;
• Подходит только для металлических оснований; не предназначена для бетона или древесины без предварительной подготовки отверстий;
• Максимальная температура эксплуатации - +150 C; выше этого значения теряются механические свойства цинкового покрытия;
• Не следует использовать в качестве анкерного крепления - болт не имеет специальной формы для закладки в бетон.

Примеры использования

• Фиксация кабельных лотков к несущим профилям в производственных цехах;
• Установка корпусов распределительных щитов на стальные стойки;
• Крепление заземляющих проводников к металлическим конструкциям;
• Монтаж светильников и оборудования на металлических решётках на открытых площадках;
• Сборка рам для автоматических линий и конвейеров.

Практические советы

• Перед монтажом проверьте, чтобы отверстие в конструкции было чистым и не имело заусенцев - это снижает риск повреждения резьбы;
• Затягивайте гайку равномерно, не перегружая болт - максимальный момент затяжки для M12 class 8.8 составляет ~75 Нм;
• Если используются вибрирующие механизмы, дополнительно контролируйте состояние зубчатой шайбы после первых 24 часов работы;
• Артикул 6418317 и название Комплект болт, шайба, гайка M12x110 SKS 12X110 F всегда указываются вместе - это гарантирует точность заказа;
• Храните комплект в сухом месте - хотя покрытие устойчиво, длительное воздействие влаги может вызвать белый налёт на цинке (не влияет на функциональность).
