Профиль монтажный US 7 70х50х200мм толщ. 4мм U-образ. гор. цинк 20 FT OBO 6340016 Bettermann

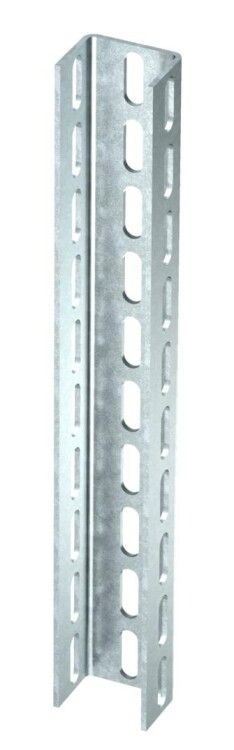

U-образная профильная рейка 70x50x200 мм от OBO BETTERMANN - это жёсткая металлическая опора с U-образным профилем, предназначенная для крепления оборудования, кабельных трасс и трубопроводов в промышленных и энергетических объектах. Артикул us 7 20 ft обеспечивает точную геометрию и совместимость со стандартными крепёжными элементами OBO.

Назначение и область применения

U-образная профильная рейка 70x50x200 мм используется как несущая направляющая для монтажа шкафов, распределительных устройств, кабельных лотков, воздуховодов и других тяжёлых компонентов. Применяется в системах автоматизации, на производствах, в энергообъектах, в том числе в зонах с повышенными требованиями к надёжности - например, на АЭС и других объектах, требующих лицензии Росатома.

Технические характеристики

• Размеры: высота 70 мм, ширина 50 мм, длина 200 мм
• Материал: сталь оцинкованная с горячим цинкованием - устойчивость к коррозии в агрессивных средах
• Толщина стенки: 4 мм - обеспечивает высокую механическую прочность
• Перфорация: с трёх сторон - позволяет крепить болтами с любой стороны без демонтажа
• Ширина слота: 62 мм - совместима с крепёжными элементами типа M8–M10
• Момент сопротивления (LY): 36.84 см⁴
• Сопротивление на кручение: 36.84 см⁴
• Сопротивление на изгиб: 13.79 см⁴
• Огнестойкость: да - сохраняет форму и функциональность при воздействии открытого пламени

Совместимость и монтаж

U-образная профильная рейка 70x50x200 мм совместима с крепёжными изделиями OBO Bettermann серии US, включая болты, хомуты и кронштейны. Монтаж выполняется через перфорированные отверстия с помощью стандартного крепежа M8–M10. Для установки рекомендуется использовать анкерные болты или закладные элементы в бетон/кирпич. Учитывайте, что длина 200 мм подходит для компактных участков; для длинных линий требуется соединение нескольких реек.

Безопасность и стандарты

• Лицензия Росатома № ЦО-12-101-13253 от 12.04.2023 - допущена к применению на ядерных объектах
• Занесена в Реестр промышленной продукции РФ (№ 1367/24/2023)
• Соответствует требованиям EN 61537 и ГОСТ Р 50571 для электромонтажных конструкций

Преимущества

• Высокая несущая способность благодаря толщине 4 мм и оцинкованному покрытию
• Универсальная перфорация с трёх сторон - удобство при изменении схемы монтажа
• Огнестойкость - безопасность в условиях аварийного нагрева
• Цинкование защищает от коррозии даже в сырых помещениях и на улице
• Стандартный формат (US 7 20 FT) гарантирует совместимость с продукцией OBO Bettermann

Ограничения применения

• Не предназначена для динамически нагруженных систем - не подходит для вибрационного оборудования без дополнительных амортизаторов
• Длина 200 мм слишком мала для протяжённых трасс - требует стыковки с другими рейками
• Не является герметичной конструкцией - не заменяет корпуса IP65/IP67
• Не рекомендовано использование в средах с постоянным контактом с кислотами или щелочами - цинк может разрушаться при длительном воздействии

Примеры использования

• Крепление силовых шкафов на стенах в производственных цехах
• Подвес кабельных лотков в тоннелях и подземных коммуникациях
• Фиксация трубопроводов малого диаметра на технологических площадках
• Монтаж осветительных приборов в зонах с повышенными требованиями к пожарной безопасности

Практические советы

• При использовании нескольких реек в ряд - выравнивайте их по уровню перед окончательным креплением
• Используйте пластиковые вставки в отверстиях, чтобы предотвратить повреждение изоляции кабелей
• Для нагрузок выше 50 кг на одну рейку - применяйте двойное крепление или увеличьте шаг между точками крепления
• Проверьте соответствие посадочного диаметра крепёжа - слот 62 мм рассчитан на болты до M10, более крупные элементы не войдут
• Артикул us 7 20 ft и OBO Bettermann - гарантированная совместимость с оригинальными крепёжными решениями бренда
