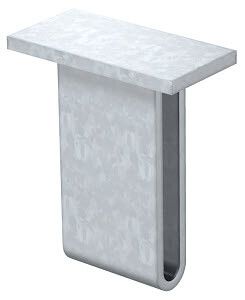

Траверса KU 7 AOX FT US 7 (торцевая крепежная пластина) OBO Bettermann 6349218

Траверса для профиля US 7 с приварными ушками от OBO BETTERMANN (арт. KU 7 AOX FT, артикул 6349218) предназначена для надёжного крепления U-профиля к потолочным конструкциям. Изделие выполнено из оцинкованной стали с горячим цинкованием, что обеспечивает долговечность в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Траверса для профиля US 7 с приварными ушками используется для фиксации вертикальных стоек типа US 7 на потолочных перекрытиях. Применяется в системах кабельной трассы, трубопроводах, технологических коммуникациях и других конструкциях, где требуется жёсткая и стабильная опора. Подходит для объектов энергетики, промышленных предприятий, объектов с особыми требованиями к безопасности - например, на площадках, имеющих лицензию Росатома.

Технические характеристики

• Совместимость с профилем: U-профиль (US 7)
• Угол соединения: 90° - позволяет закрепить профиль перпендикулярно поверхности потолка
• Тип крепления: пластина с отверстиями для винтового крепления
• Материал: сталь оцинкованная
• Покрытие: горячий цинк - защищает от коррозии даже при механическом повреждении покрытия
• Тип изделия: плоская металлическая пластина с приварными ушками
• Обозначение по документации: KU 7 AOX FT
• Регистрационный номер в реестре промышленной продукции РФ: 1367/19/2023
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023

Совместимость и монтаж

Траверса для профиля US 7 с приварными ушками совмещается исключительно с профилем US 7. Ушки предназначены для сварки к несущей конструкции потолка - предварительно необходимо подготовить место сварки, удалить краску и оксиды. После сварки траверсу можно дополнительно закрепить болтами через отверстия в пластине. Для точного расположения рекомендуется использовать шаблоны или контрольную разметку. Диаметр отверстий под крепёж соответствует стандартному шагу M8–M10.

Безопасность и стандарты

Изделие сертифицировано в соответствии с требованиями Российской Федерации: имеет регистрацию в Реестре промышленной продукции №1367/19/2023 и действующую лицензию Росатома. Это допускает применение траверсы для профиля US 7 с приварными ушками на объектах с повышенными требованиями к надёжности и экологической безопасности - в том числе на АЭС, химических заводах и объектах транспорта ядерных материалов.

Преимущества

• Высокая прочность благодаря оцинкованной стали и технологии горячего цинкования
• Устойчивость к коррозии - особенно важна во влажных помещениях и на открытых участках
• Фиксация двумя способами: сварка + винты - гибкость в монтаже
• Соответствие государственным нормам и специальным лицензионным требованиям
• Не требует дополнительной антикоррозийной обработки после установки

Ограничения применения

• Не предназначен для использования с другими типами профилей - только с US 7
• Запрещён монтаж методом клеевого крепления; возможно только сварное или винтовое крепление
• Не рассчитана на нагрузки выше указанных в технической документации OBO BETTERMANN - необходим расчёт силового воздействия перед использованием
• Не применяется в зонах с постоянным контактом с открытым огнём или высокими температурами (>+200C)

Примеры использования

• Крепление кабельных каналов на потолке в цехах металлургического производства
• Фиксация воздуховодов и трубопроводов в подземных тоннелях
• Монтаж светотехники и оборудования на потолке в радиационно опасных зонах (по лицензии Росатома)
• Установка поддерживающих элементов для проводов связи в серверных помещениях с контролируемой влажностью

Практические советы

• Перед сваркой проверьте соответствие толщины основания потолка - минимальная толщина должна позволять полноценно проварить ушки
• После сварки обязательно удалите шлак и проверьте качество шва - недостаточно проваренные ушки снижают несущую способность
• Выбирайте болты класса прочности 8.8 и выше для винтового крепления
• При работе в агрессивной среде периодически осматривайте места сварки на предмет коррозии - хотя покрытие защищает, механические повреждения всё же возможны
• Артикул 6349218 и обозначение KU 7 AOX FT должны совпадать с данными в сопроводительных документах - это гарантирует соответствие лицензированным требованиям
