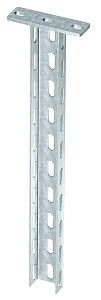

Подвесная стойка с траверсой 50x30x200 (US 3 K 20 FT) | 6342351 OBO Bettermann

Стойка подвесная с траверсой 50x30x200 мм, US 3 K 20 FT, оцинкованная - это надёжный элемент кабельной системы для фиксации трубопроводов, кабельных лотков и оборудования на высоте. Бренд OBO Bettermann обеспечивает соответствие требованиям промышленного стандарта, а оцинкованная сталь гарантирует долгую службу даже в агрессивных средах.

Назначение и область применения

Стойка подвесная с траверсой 50x30x200 мм, US 3 K 20 FT, оцинкованная предназначена для вертикального крепления кабельных систем, воздуховодов, труб и другого оборудования в производственных зонах. Подходит для установки внутри помещений с повышенной влажностью, в химически активных средах и в прибрежных районах с умеренной солевой нагрузкой. Применяется в энергетике, машиностроении, пищевой и фармацевтической промышленности.

Технические характеристики

• Тип: U-образная стойка с приварной траверсой
• Материал: сталь оцинкованная, толщиной 2 мм
• Покрытие: горячее цинкование по ГОСТ Р 9.307-89, толщина слоя 60–85 мкм
• Габариты профиля: 50×30 мм
• Общая длина: 200 мм
• Перфорация: отверстия 11×30 мм для крепления кронштейнов и кабельных лотков
• Несущая способность: 3 кН (до 300 кг)
• Анкерное крепление: двойное, допускает болты до М10
• Температурный диапазон: от –70 C до +45 C (климатическое исполнение УХЛ-1 по ГОСТ 15150-69)
• Огнестойкость: класс E45–E90 (зависит от типа кабеля, согласно ГОСТ Р 53316-2009)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Срок службы: не менее 30 лет
• Реестр промышленной продукции РФ: №1367/24/2023

Совместимость и монтаж

Стойка подвесная с траверсой 50x30x200 мм, US 3 K 20 FT, оцинкованная совместима с кабельными лотками, планками и кронштейнами серии LKS и KTS от OBO Bettermann. Для монтажа используются анкерные болты M8–M10, закрепляемые через два отверстия в основании траверсы. Рекомендуется использовать шайбы и гайки с антикоррозийным покрытием. Расстояние между точками крепления стойки к потолку или перекрытию - не более 1,5 м. Перфорированные отверстия позволяют легко регулировать положение кабельных систем по высоте.

Безопасность и стандарты

Стойка соответствует следующим нормативам:

• ГОСТ 52868-2007 - требования к кабельным системам
• ГОСТ Р 9.307-89 - горячее цинкование
• ГОСТ 15150-69 - климатическое исполнение УХЛ-1
• ГОСТ Р 17516.1-90 - сейсмическая устойчивость
• ГОСТ Р 53316-2009 - огнестойкость E45–E90

Продукция внесена в Реестр промышленной продукции РФ (№1367/24/2023), что подтверждает её соответствие требованиям безопасности для объектов критической инфраструктуры.

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - защита сохраняется даже при механическом повреждении покрытия
• Увеличенная прочность за счёт толщины стенки 2 мм и жёсткой приварной траверсы
• Поддержка огнестойкости до 90 минут - позволяет применять в зонах с особыми требованиями пожарной безопасности
• Сейсмостойкость 9 баллов - безопасна в регионах с высокой сейсмичностью
• Долгий срок службы - до 30 лет без замены, снижает затраты на обслуживание

Ограничения применения

Не рекомендуется использовать стойку подвесную с траверсой 50x30x200 мм, US 3 K 20 FT, оцинкованная в условиях постоянного контакта с морской водой, соляными туманами высокой плотности или агрессивными кислотами (например, HCl, H₂SO₄). Также не следует применять в местах с температурой выше +45 C - риск деформации материала. Нагрузка свыше 3 кН недопустима - возможна потеря устойчивости.

Примеры использования

• Фиксация кабельных лотков в цехах металлургического производства
• Подвеска воздуховодов в химических лабораториях
• Крепление распределительных щитов в подземных трансформаторных подстанциях
• Установка трубопроводов в прибрежных промзонах с умеренным воздействием соли
• Монтаж систем автоматизации на объектах с высокими требованиями к пожарной безопасности

Практические советы

• При монтаже проверьте, чтобы отверстия в потолке точно совпадали с расположением анкерных отверстий стойки - иначе потребуется доработка
• Для увеличения срока службы в условиях повышенной влажности используйте дополнительно пластиковые изоляторы между стойкой и металлическими конструкциями
• Не применяйте болты из обычной стали - они начнут ржаветь быстрее, чем сама стойка, и нарушают целостность всей системы
• При использовании в сейсмоактивных зонах обязательно закрепите стойку с помощью противоскольжения и дополнительных фиксаторов
• Стойка подвесная с траверсой 50x30x200 мм, US 3 K 20 FT, оцинкованная - часть серии KTS/LKS; все комплектующие этой серии взаимозаменяемы, что упрощает модернизацию
