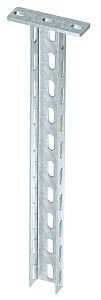

Подвесная стойка с траверсой 50x30x400 (US 3 K 40 FT) | 6342355 OBO Bettermann

Подвесная стойка с траверсой 50x30x400 мм горячий цинк от OBO Bettermann - это надёжный элемент крепления для кабельных трасс и оборудования в промышленных условиях. Благодаря усилению стальной конструкцией и защите горячим цинком, изделие выдерживает механические нагрузки до 3 кН и работает в агрессивных средах. Артикул us 3 k 40 ft соответствует требованиям российского реестра промышленной продукции.

Назначение и область применения

Подвесная стойка с траверсой 50x30x400 мм горячий цинк предназначена для крепления кабельных систем, трубопроводов, шинопроводов и другого оборудования на высоте. Применяется там, где важна долговечность и устойчивость к коррозии: в производственных цехах, химических лабораториях, на объектах энергетики, в зонах с повышенной влажностью и низкой солевой нагрузкой у побережья. Подходит для установки внутри помещений и в закрытых наружных конструкциях.

Технические характеристики

• Тип: U-образная стойка с приваренной траверсой
• Материал: сталь, толщиной 2 мм
• Покрытие: горячий цинк по ГОСТ Р 9.307-89, толщина слоя 60–85 мкм
• Габариты профиля: 50×30 мм; длина траверсы: 400 мм
• Несущая способность: 3 кН (до 300 кг)
• Перфорация: отверстия 11×30 мм для фиксации крепёжных элементов
• Анкерное крепление: двойное, допускает болты до М10
• Огнестойкость: класс E45–E90 (зависит от типа кабеля, по ГОСТ Р 53316-2009)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Климатическое исполнение: УХЛ-1 по ГОСТ 15150-69, рабочий температурный диапазон от –70 C до +45 C
• Срок службы: не менее 30 лет при правильной эксплуатации

Совместимость и монтаж

Стойка совместима с крепёжными элементами стандарта M10 и комплектующими LKS от OBO Bettermann. Для монтажа используются анкерные болты, которые вставляются в перфорацию стойки. Траверса приварена жёстко - не требует дополнительного крепления. Установка выполняется на потолочные или стеновые поверхности из бетона, кирпича или металлических конструкций. Рекомендуется использовать два анкера на каждую точку крепления для равномерного распределения нагрузки. Нагрузка должна прикладываться вертикально - боковые усилия не допускаются.

Безопасность и стандарты

• Соответствует ГОСТ 52868-2007 (для стоек кабельных систем)
• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023
• Занесён в Реестр промышленной продукции РФ (№ 1367/24/2023)
• Огнестойкость сертифицирована по ГОСТ Р 53316-2009
• Сейсмостойкость проверена по ГОСТ Р 17516.1-90

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - защита сохраняется даже при повреждении покрытия
• Усиленная конструкция с приваренной траверсой исключает деформацию под нагрузкой
• Двойное анкерное крепление обеспечивает надёжную фиксацию в любых основаниях
• Широкий температурный диапазон позволяет применять в холодных регионах и в технологических зонах с перепадами температур
• Сертифицирован для работы на объектах с особыми требованиями безопасности, включая атомные предприятия

Ограничения применения

• Не предназначен для постоянного контакта с морской водой или высокой солевой нагрузкой - возможна быстрая коррозия
• Не рекомендуется использовать в качестве опоры для тяжёлого оборудования массой свыше 300 кг
• Не следует применять в открытых наружных условиях без защиты от прямого воздействия дождя и снега
• При использовании в местах с частыми вибрациями требуется дополнительная фиксация кабелей и труб

Примеры использования

• Крепление силового шинопровода в цехе металлургического завода
• Фиксация кабельных каналов в химической лаборатории с агрессивной средой
• Подвеска трубопроводов в теплотрассе с низкими температурами зимой
• Обустройство кабельных маршрутов на объектах Росатома с повышенными требованиями к огнестойкости

Практические советы

• При заказе убедитесь, что посадочный диаметр анкеров совпадает с перфорацией - 11 мм
• Для максимальной долговечности используйте только оригинальные крепёжные элементы LKS от OBO Bettermann
• Проверьте целостность цинкового покрытия перед монтажом - при наличии сколов заделайте их специальным составом на основе цинка
• При монтаже на бетон используйте анкеры с гильзой, чтобы избежать растрескивания основания
• Не забудьте учесть свободный доступ к кабелям после монтажа - стойка не предусматривает последующей регулировки положения
