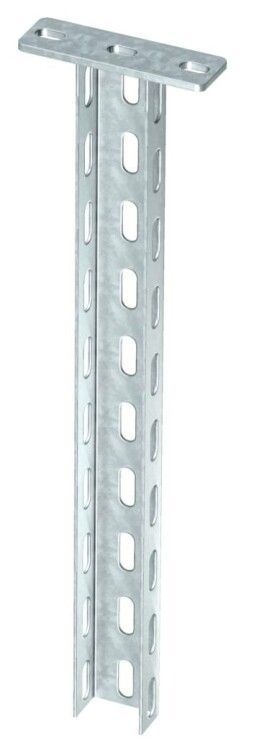

Подвесная стойка с траверсой 50x30x500 (US 3 K 50 FT) | 6342357 OBO Bettermann

Подвесная стойка с траверсой 50x30x500 мм горячий цинк от OBO Bettermann - это надёжный элемент крепления для кабельных трасс и оборудования в промышленных условиях. Артикул US 3 K 50 FT обеспечивает устойчивую фиксацию при нагрузках до 3 кН, сочетает прочную стальную конструкцию с долговечным цинковым покрытием и соответствует требованиям Росатома и сертификатам РФ.

Назначение и область применения

Подвесная стойка с траверсой 50x30x500 мм горячий цинк предназначена для крепления кабельных систем, трубопроводов, шинопроводов и другого оборудования на высоте. Применяется в производственных зонах, химических объектах, на площадках с повышенной влажностью и в прибрежных районах с низкой солевой нагрузкой. Подходит для установки внутри помещений и в защищённых открытых зонах.

Технические характеристики

• Тип: U-образная стойка с приваренной траверсой
• Материал: сталь, толщиной 2 мм
• Покрытие: горячий цинк по ГОСТ Р 9.307-89, толщина слоя 60–85 мкм
• Несущая способность: 3 кН (до 300 кг)
• Габариты профиля: 50×30 мм
• Общая длина: 500 мм
• Перфорация: отверстия 11×30 мм для регулируемого крепления
• Анкерное крепление: двойное, до болта М10
• Температурный диапазон: от –70 C до +45 C (климатическое исполнение УХЛ-1 по ГОСТ 15150-69)
• Огнестойкость: класс E45–E90 (по ГОСТ Р 53316-2009, зависит от типа кабеля)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Срок службы: не менее 30 лет при правильной эксплуатации

Совместимость и монтаж

Подвесная стойка с траверсой 50x30x500 мм горячий цинk совместима с крепёжными элементами M8–M10, стандартными кабельными лотками и кронштейнами LKS. Для монтажа используются анкерные болты, закладываемые в бетон или кирпичную кладку. Двойное крепление повышает устойчивость при вибрациях. Профиль с перфорацией позволяет гибко регулировать положение креплений по высоте. Траверса приварена жёстко - не требует дополнительного крепления.

Безопасность и стандарты

• Соответствует ГОСТ 52868-2007 (для стальных стоек)
• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023
• Занесена в Реестр промышленной продукции РФ (№ 1367/24/2023)
• Огнестойкость проверена по ГОСТ Р 53316-2009
• Сейсмическая устойчивость подтверждена по ГОСТ Р 17516.1-90

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - защита сохраняется даже при механических повреждениях покрытия
• Увеличенный срок службы (более 30 лет) снижает затраты на замену
• Жёсткая приваренная траверса исключает люфт и деформацию при нагрузке
• Перфорированная стенка позволяет легко адаптировать расположение креплений без сварки
• Сертифицирована для работы в экстремальных температурах и сейсмически активных зонах

Ограничения применения

Не рекомендуется использовать в средах с высокой концентрацией солей (например, в морских портах или на платформах с постоянным брызгом морской воды). Также не предназначен для внешней установки под открытым небом без защиты от прямого воздействия осадков и УФ-излучения. Нагрузка выше 3 кН недопустима - превышение может вызвать деформацию или отказ крепления.

Примеры использования

• Крепление кабельных лотков на потолке в цехе химического завода
• Фиксация шинопровода в распределительном пункте АЭС
• Подвеска воздуховодов и трубопроводов в холодильных камерах
• Монтаж светильников и сигнализации в производственных помещениях с низкой температурой

Практические советы

• При выборе анкеров учитывайте тип основания: для бетона используйте химические или механические анкеры M10; для кирпича - специальные распорные болты
• Перед монтажом проверьте целостность цинкового покрытия - при наличии глубоких царапин обработайте участок антикоррозийным составом
• Для увеличения жёсткости системы можно комбинировать несколько стоек с жёсткими перемычками
• При использовании в помещениях с агрессивной средой (например, с кислотными парями) дополнительно контролируйте состояние покрытия каждые 2 года
• Артикул US 3 K 50 FT из серии LKS полностью совместим с другими компонентами OBO Bettermann - можно собирать унифицированные системы без адаптеров
