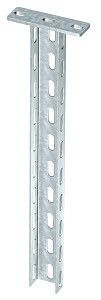

Подвесная стойка с траверсой 50x30x300 (US 3 K 30 FT) | 6342353 OBO Bettermann

Подвесная стойка с траверсой 50x30x300 мм горячий цинк от OBO Bettermann - это надежный элемент крепления для кабельных систем в условиях повышенной агрессивности среды. Артикул US 3 K 30 FT предназначен для монтажа на вертикальных поверхностях и обеспечивает устойчивую фиксацию при нагрузках до 3 кН. Продукт из серии LKS соответствует требованиям промышленного оборудования и энергообъектов.

Назначение и область применения

Подвесная стойка с траверсой 50x30x300 мм горячий цинк используется для крепления кабельных трасс, трубопроводов, шинопроводов и другого оборудования в производственных зонах. Подходит для установки внутри помещений с высокой влажностью, в химически активных средах и в прибрежных районах с небольшим содержанием соли в воздухе. Обеспечивает долговременную работу в условиях температур от –70 C до +45 C. Применяется на объектах энергетики, машиностроения, пищевой и химической промышленности.

Технические характеристики

• Тип: U-образная стойка с приваренной траверсой
• Материал: сталь с покрытием горячим цинком
• Габариты профиля: 50×30 мм
• Длина траверсы: 300 мм
• Толщина стенки металла: 2 мм
• Перфорация: отверстия 11×30 мм для крепления кронштейнов и кабельных планок
• Несущая способность: 3 кН (до 300 кг)
• Толщина цинкового слоя: 60–85 мкм
• Огнестойкость: класс E45–E90 (зависит от типа кабеля)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Климатическое исполнение: УХЛ-1 по ГОСТ 15150-69
• Срок службы: не менее 30 лет

Совместимость и монтаж

Стойка совместима с крепежом M8–M10 через двойное анкерное крепление. Для монтажа используются анкерные болты, закладные элементы или дюбели, подходящие по диаметру отверстий в основании. Траверса позволяет равномерно распределить нагрузку между несколькими точками крепления. Установка выполняется на бетонные, кирпичные или металлические поверхности. Рекомендуется использовать комплектующие того же производителя - OBO Bettermann - для сохранения сертифицированных показателей прочности и огнестойкости.

Безопасность и стандарты

• Соответствие ГОСТ 52868-2007 - требования к стальным несущим конструкциям
• Цинкование по ГОСТ Р 9.307-89 - гарантия антикоррозийной защиты
• Огнестойкость по ГОСТ Р 53316-2009 - класс E45–E90
• Сейсмостойкость по ГОСТ Р 17516.1-90 - уровень 9 баллов
• Лицензия Росатома № ЦО-12-101-13253 от 12.04.2023
• Занесена в Реестр промышленной продукции РФ (№ 1367/24/2023)

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - защита даже в местах повреждения покрытия
• Усиленная конструкция с приваренной траверсой снижает риск деформации при длительных нагрузках
• Перфорированная поверхность позволяет гибко регулировать расположение кабельных каналов и крепежа
• Сертифицирована для работы на объектах с особыми требованиями безопасности - АЭС, химзаводы, портовые терминалы
• Не требует периодического обслуживания в течение всего срока службы

Ограничения применения

Подвесная стойка с траверсой 50x30x300 мм горячий цинк не предназначена для постоянного воздействия морской воды, сильных кислотных паров или агрессивных химикатов в жидкой форме. Также не рекомендуется применять в условиях частых ударных нагрузок или механических сотрясений выше 9 баллов. Нагрузка должна быть равномерно распределена - сосредоточенные точки давления свыше 3 кН недопустимы.

Примеры использования

• Крепление силового шинопровода в цехе металлургического завода
• Фиксация кабельных лотков в подземном тоннеле тепловой станции
• Монтаж трубопроводов в химическом отделении с высокой влажностью
• Установка кабельных трасс на внешних стенах зданий в регионах с суровым климатом

Практические советы

• При монтаже проверьте соответствие диаметра анкеров и шага перфорации - отверстия рассчитаны на M8–M10
• Используйте только оригинальные крепежи OBO Bettermann для сохранения заявленной несущей способности
• При необходимости удлинения стойки применяйте специальные переходники - не допускается резка или сварка без согласования с производителем
• Для объектов с лицензией Росатома обязательно используйте продукцию с указанным артикулом US 3 K 30 FT - он внесен в официальный реестр
• Проверяйте целостность цинкового покрытия перед установкой - поврежденные участки можно восстановить специальной краской Zn-активной
