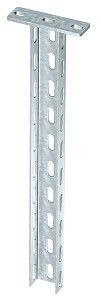

Подвесная стойка с траверсой 50x30x900 (US 3 K 90 FT) | 6342366 OBO Bettermann

Стойка подвесная с траверсой 50x30x900 мм горячий цинк, US 3 K 90 FT - это прочный элемент крепления для кабельных трасс и оборудования в промышленных условиях. Произведённая компанией OBO BETTERMANN, эта стойка сочетает высокую механическую надёжность, устойчивость к коррозии и соответствие российским нормам безопасности.

Назначение и область применения

Стойка подвесная с траверсой предназначена для крепления кабельных систем, каналов, лотков и лёгкого оборудования на потолках и стенах. Подходит для установки в производственных зонах, химически активных объектах, а также в прибрежных районах с небольшой солевой нагрузкой. Применяется там, где требуется долговечная, огнеупорная и сейсмостойкая система подвеса.

Технические характеристики

• Форма профиля: U-образная, габариты 50×30 мм
• Длина: 900 мм
• Материал: сталь оцинкованная, толщина стенки 2 мм
• Покрытие: горячий цинк по ГОСТ Р 9.307-89, толщина слоя 60–85 мкм
• Несущая способность: 2 кН (до 200 кг равномерно распределённой нагрузки)
• Перфорация: отверстия 11×30 мм для фиксации крепёжных элементов
• Анкерное крепление: двойное, допускает болты до М10
• Температурный диапазон: от –70 C до +45 C (климатическое исполнение УХЛ-1 по ГОСТ 15150-69)
• Огнестойкость: класс E45–E90 (зависит от типа кабеля и сборки системы)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Срок службы: не менее 30 лет при соблюдении условий эксплуатации
• Регистрация в реестре промышленной продукции РФ: №1367/24/2023

Совместимость и монтаж

Стойка подвесная с траверсой совместима с кабельными лотками, каналами и другими компонентами системы LKS от OBO BETTERMANN. Для монтажа используются анкерные болты M8–M10, закрепляемые через перфорацию в верхней части стойки. Траверса приварена жёстко - её нельзя заменить или регулировать. Крепление к основанию выполняется в двух точках для равномерного распределения нагрузки. Рекомендуется использовать только сертифицированные крепёжные элементы того же производителя для сохранения заявленной несущей способности.

Безопасность и стандарты

• Соответствует ГОСТ 52868-2007 (требования к подвесным стойкам)
• Огнестойкость проверена по ГОСТ Р 53316-2009
• Сейсмическая устойчивость соответствует ГОСТ Р 17516.1-90
• Цинкование выполнено по ГОСТ Р 9.307-89
• Имеет регистрацию в Реестре промышленной продукции РФ

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - особенно важно во влажных и агрессивных средах
• Увеличенный срок службы (более 30 лет) снижает затраты на обслуживание
• Огнеупорность позволяет применять в зонах с повышенными требованиями к пожарной безопасности
• Сейсмостойкость обеспечивает безопасную работу в регионах с риском землетрясений
• Жёсткая приваренная траверса исключает деформацию и провисание при длительной эксплуатации

Ограничения применения

• Не предназначен для крепления тяжёлых технологических агрегатов - максимальная нагрузка ограничена 2 кН
• Не рекомендуется к использованию в морских портах или зонах с высокой солевой нагрузкой - цинк может выгореть быстрее
• Траверса несъёмная; невозможно изменить угол или положение после монтажа
• Запрещается сваривать или резать стойку без согласования с производителем - это нарушает огнестойкость и несущую способность

Примеры использования

• Подвес кабельных лотков в цехах пищевой промышленности
• Крепление шинопровода в химическом производстве
• Монтаж систем управления в тепловых пунктах и насосных станциях
• Установка в подземных переходах с высокой влажностью
• Электрооборудование в зданиях с сейсмической активностью (например, на Дальнем Востоке)

Практические советы

• При выборе крепёжа используйте только болты M8–M10 - более крупные могут повредить перфорацию
• Проверьте посадочную ширину лотка перед монтажом - он должен плотно входить в U-профиль 50 мм
• Для длинных участков трассы устанавливайте стойки с шагом не более 1,5 м - даже при малой нагрузке прогиб может возникнуть
• При работе в агрессивной среде периодически осматривайте покрытие - при появлении белого налёта (цвета оксида цинка) можно продолжать эксплуатацию, но при появлении красноватой ржавчины - замените элемент
• При необходимости удлинения трассы используйте только оригинальные соединители от OBO BETTERMANN - самодельные решения нарушают сертификаты
