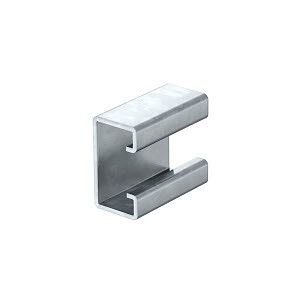

Распорка 46x40x22,5 (DSK 25 FT) | 6416446 OBO Bettermann

Распорка 46x40x22,5 мм, горячий цинк, С-образная (DSK 25 FT) от OBO BETTERMANN - это универсальный элемент для фиксации кабельных систем, труб и направляющих реек в металлических конструкциях. Благодаря прочному оцинкованному корпусу и компактным габаритам, распорка DSK 25 FT обеспечивает надёжную опору даже в плотных монтажных пространствах.

Назначение и область применения

Распорка DSK 25 FT используется для создания жёсткой фиксации между двумя параллельными поверхностями - например, между стенками шкафа, профилем кабельной трассы или рамой оборудования. Она служит основой для установки кронштейнов, хомутов, креплений для кабелей и труб. Подходит для внутренней и наружной установки в помещениях с повышенной влажностью или агрессивной средой.

Технические характеристики

• Габариты: 46 × 40 × 22,5 мм
• Форма: С-образная, с захватывающими кромками
• Материал: сталь оцинкованная
• Толщина стенки: 2 мм
• Покрытие: горячий цинк - защита от коррозии
• Производитель: OBO BETTERMANN
• Артикул: 6416446
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Регистрационный номер в Реестре промышленной продукции РФ: 1367/22/2023

Совместимость и монтаж

Распорка DSK 25 FT совместима со всеми стандартными креплениями серии KTS и LKS от OBO BETTERMANN. Устанавливается путём вставки между двумя поверхностями с зазором до 46 мм. Кромки распорки самозажимаются благодаря упругости стали, не требуют сверления или болтов. Для фиксации крепёжных элементов используются отверстия по бокам - они подходят под винты M4–M6.

Не требуется специальное оборудование: достаточно плоскогубцев для точной установки. Распорка легко адаптируется под толщину конструкций от 20 до 44 мм.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленных объектов и энергообъектов. Лицензия Росатома подтверждает соответствие нормам для использования в ядерной и высокотехнологичной инфраструктуре. Покрытие горячим цинком обеспечивает долговечность в соответствии с ГОСТ 14918 и DIN EN ISO 1461.

Преимущества

• Высокая механическая прочность благодаря толщине материала 2 мм
• Устойчивость к коррозии - покрытие горячего цинка выдерживает воздействие влаги, химических веществ и перепадов температур
• Автоматическая фиксация - не нужны дополнительные крепежи при установке
• Нейтральная внешняя форма - не влияет на эстетику и легко маскируется в любой системе
• Подтверждённая сертификация для работы на объектах Росатома

Ограничения применения

• Не предназначен для нагрузок выше 150 кг на одну распорку - не используйте как несущую конструкцию для тяжёлого оборудования
• Не рекомендуется применять в условиях постоянного погружения в воду - хотя покрытие защищает от влаги, длительное нахождение под водой снижает срок службы
• Запрещено использовать в местах с частыми ударными нагрузками или вибрацией без дополнительной фиксации
• Не подходит для монтажа в конструкциях с толщиной менее 20 мм или более 46 мм

Примеры использования

• Фиксация кабельных каналов внутри распределительных щитов
• Установка креплений для трубопровода в технологическом помещении
• Обеспечение жёсткости рамы для кабельных лотков на заводе
• Монтаж светильников и датчиков на металлических конструкциях в подземных коммуникациях
• Использование в системах кабельных трасс на АЭС и других объектах Росатома

Практические советы

• Перед установкой проверьте ширину зазора - она должна быть меньше 46 мм, чтобы распорка DSK 25 FT плотно зафиксировалась
• Если поверхности имеют острые края, предварительно снимите заусенцы - это продлит срок службы распорки
• Для удобства сборки используйте плоскогубцы с мягкими губками - так не повредится цинковое покрытие
• При необходимости увеличения жёсткости - сочетайте две распорки DSK 25 FT на одном уровне с противоположных сторон
• Храните в сухом месте - даже оцинкованная сталь может терять защитные свойства при длительном контакте с конденсатом
