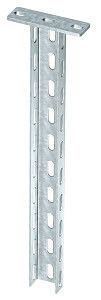

Подвесная стойка с траверсой 50x30x700 (US 3 K 70 FT) | 6342362 OBO Bettermann

Стойка подвесная с траверсой 50x30x700 мм горячий цинк, US 3 K 70 FT - это надёжный элемент крепления для кабельных трасс и оборудования в промышленных условиях. Произведённая компанией OBO BETTERMANN, эта стойка сочетает прочную стальную конструкцию с долговечным цинковым покрытием, что делает её подходящей для агрессивных сред. Артикул US 3 K 70 FT соответствует сериям LKS и используется там, где важна устойчивость к коррозии и высокая механическая нагрузка.

Назначение и область применения

Стойка подвесная с траверсой предназначена для крепления кабельных систем, трубопроводов, шинопроводов и другого оборудования на потолках и стенах. Подходит для установки в производственных зонах, химических цехах, на объектах с повышенной влажностью и в прибрежных районах с низкой солевой нагрузкой. Применяется в энергетике, машиностроении, пищевой и фармацевтической промышленности.

Технические характеристики

• Тип изделия: U-образная стойка с приваренной траверсой
• Габариты профиля: 50×30 мм
• Длина: 700 мм
• Материал: оцинкованная сталь
• Толщина стенки: 2 мм
• Покрытие: горячий цинк по ГОСТ Р 9.307-89, толщина слоя 60–85 мкм
• Несущая способность: 2 кН (до 200 кг статической нагрузки)
• Перфорация: отверстия 11×30 мм для крепления кронштейнов
• Анкерное крепление: двойное, до болта М10
• Температурный диапазон: от –70 C до +45 C (климатическое исполнение УХЛ-1 по ГОСТ 15150-69)
• Огнестойкость: класс E45–E90 (зависит от типа кабеля, согласно ГОСТ Р 53316-2009)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Срок службы: не менее 30 лет
• Реестр промышленной продукции РФ: №1367/24/2023

Совместимость и монтаж

Стойка подвесная US 3 K 70 FT совместима с крепёжными элементами серии LKS, включая кронштейны, хомуты и кабельные планки. Для монтажа используются анкерные болты M8–M10, которые вставляются в перфорированные отверстия. Траверса обеспечивает жёсткую фиксацию и предотвращает провисание. Рекомендуется использовать два анкера на каждую стойку - один сверху, второй снизу траверсы. Расстояние между точками крепления не должно превышать 1,5 метра при равномерном распределении нагрузки.

Безопасность и стандарты

Стойка подвесная US 3 K 70 FT соответствует требованиям:

• ГОСТ 52868-2007 - для стальных несущих конструкций кабельных систем
• ГОСТ Р 9.307-89 - технология горячего цинкования
• ГОСТ 15150-69 - климатическое исполнение УХЛ-1
• ГОСТ Р 17516.1-90 - сейсмическая устойчивость до 9 баллов
• ГОСТ Р 53316-2009 - огнестойкость E45–E90

Изделие внесено в реестр промышленной продукции РФ, что подтверждает соответствие нормам безопасности для использования в России.

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - защищает даже при повреждении поверхности
• Увеличенная несущая способность позволяет крепить тяжёлые кабельные системы и оборудование
• Прочная приваренная траверса исключает деформацию при длительной нагрузке
• Перфорация стандартизированного шага упрощает сборку и замену компонентов
• Широкий температурный диапазон и сейсмостойкость позволяют применять в экстремальных условиях

Ограничения применения

Не рекомендуется использовать стойку подвесную US 3 K 70 FT в следующих случаях:

• В местах с постоянным контактом с морской водой или высокой солевой нагрузкой - цинк может выгореть быстрее
• При воздействии агрессивных кислотных или щелочных паров без дополнительной защиты
• Для крепления оборудования массой более 200 кг - превышение нагрузки снижает запас прочности
• На открытых площадках без защиты от прямого солнечного излучения и осадков - хотя стойка устойчива к влаге, длительное увлажнение может сократить срок службы

Примеры использования

• Подвеска шинопровода в цехе металлургического завода
• Фиксация кабельных каналов в химическом производстве с высокой влажностью
• Крепление кабельных трасс в холодильных камерах с температурой ниже –40 C
• Установка в сейсмоактивных регионах - например, в Калининграде, Владивостоке, Сахалине
• Обустройство кабельных путей в медицинских учреждениях, требующих огнестойкости E60

Практические советы

• При монтаже проверьте, чтобы отверстия в стойке точно совпадали с отверстиями в кронштейнах - не используйте силовые инструменты для принудительного совмещения
• Для максимальной долговечности применяйте только оригинальные крепёжные элементы серии LKS - они рассчитаны на ту же нагрузку и тип соединения
• Если требуется удлинение стойки, используйте специальные переходники, а не сварку - это сохраняет целостность цинкового покрытия
• Проверяйте наличие сертификата соответствия перед закупкой - артикул US 3 K 70 FT имеет официальное подтверждение в реестре РФ
• Храните стойки в сухом помещении - даже оцинкованная сталь может образовать белый налёт при длительном контакте с влагой
