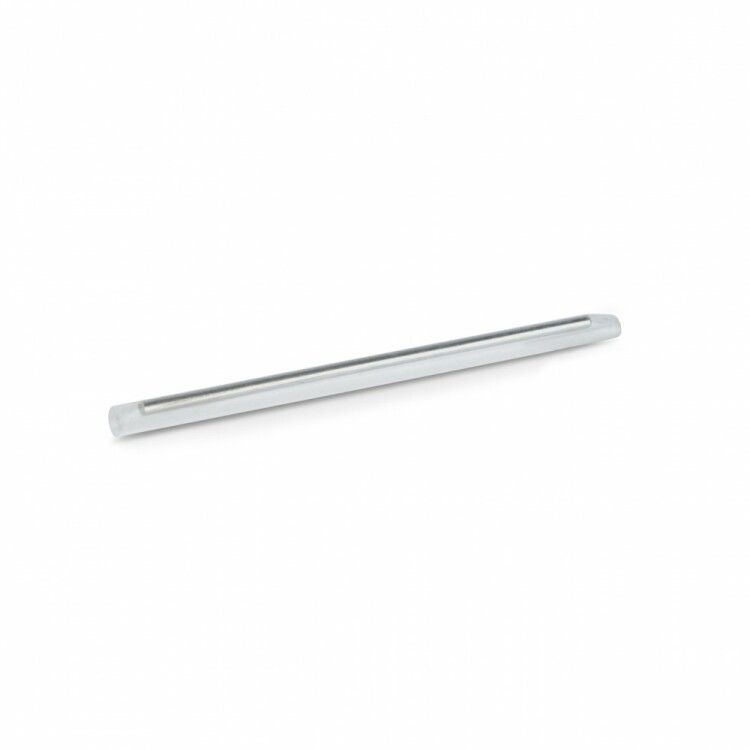

Комплект деталей для защиты места сварки КДЗС (60 мм) от бренда Hyperline предназначен для надёжной герметизации и механической защиты сварного соединения оптических волокон. Артикул 45558 обеспечивает долговечность соединений в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

Комплект деталей для защиты места сварки КДЗС (60 мм) используется для защиты точек сварки двух оптических волокон. Он предотвращает повреждение соединения из-за влаги, пыли, вибраций и внешних механических воздействий. Подходит для прокладки в кабельных трассах, на объектах связи, телекоммуникационных узлах, в системах передачи данных и сетях FTTH.

Технические характеристики

• Тип изделия: Комплект
• Способ монтажа: Фланцевый - позволяет фиксировать комплект на фланцах или корпусах оборудования
• Материал: Полиолефин - устойчив к химическим веществам, перепадам температур и старению
• Номинальное поперечное сечение: 1.9 мм2 - соответствует требованиям к гибкости и жесткости для защиты волокна
• Цвет: Прозрачный - позволяет визуально контролировать процесс усадки и состояние сварного соединения
• Диаметр покрытия волокна: 250–900 мкм - совместим с большинством одножильных и многожильных оптоволоконных кабелей

Совместимость и монтаж

Комплект деталей для защиты места сварки КДЗС (60 мм) устанавливается после завершения сварки волокон. Монтаж выполняется следующим образом:

• Комплект надевается на кабель до сварки
• После сварки - центрируется над местом соединения
• Нагревается тепловым феном: сначала плавится внутренняя термоплавкая трубка, затем усаживается внешняя термоусадочная
• Металлический силовой элемент при этом обеспечивает жёсткую фиксацию и распределение нагрузки

Рекомендуется использовать фен с регулируемой температурой и равномерным потоком воздуха. Не допускается перегрев - это может повредить волокно.

Преимущества

• Двухслойная система - сочетание термоплавкой и термоусадочной трубок даёт высокую герметичность
• Металлический силовой элемент увеличивает прочность на растяжение и снижает риск разрыва волокна
• Прозрачный материал позволяет контролировать качество усадки без демонтажа
• Полиолефиновый состав устойчив к УФ-излучению, маслам и агрессивным средам
• Стандартный диаметр 60 мм обеспечивает удобство установки в типовые кабельные каналы и муфты

Ограничения применения

• Не предназначена для использования вне закрытых помещений без дополнительной защиты от прямого солнечного света длительное время
• Не рекомендуется применять при температурах ниже –40 C - материал становится хрупким
• Не подходит для защиты соединений с диаметром покрытия менее 250 мкм или более 900 мкм
• Не заменяет первичную изоляцию кабеля - применяется исключительно для защиты сварного участка

Примеры использования

• Защита сварных соединений в городских телефонных сетях
• Установка в распределительных щитах на базе станций мобильной связи
• Монтаж в подземных кабельных колодцах и канализационных трубах
• Использование в промышленных системах автоматизации с высокими требованиями к надёжности

Практические советы

• Перед монтажом проверьте, что диаметр волокна попадает в диапазон 250–900 мкм - иначе комплект не обеспечит плотной усадки
• Не используйте открытый пламя для нагрева - только специальный термофен с равномерным прогревом
• При работе в сырых условиях - убедитесь, что волокна полностью просушены до начала монтажа
• После усадки осмотрите комплект: он должен быть без пузырей, трещин и неравномерных зон усадки
• Артикул 45558 от Hyperline совместим с большинством стандартных сварочных аппаратов для оптики - не требует адаптеров
