Комплект для монтажа ЩЭ-2 LIGHT | MKM-40-2 IEK

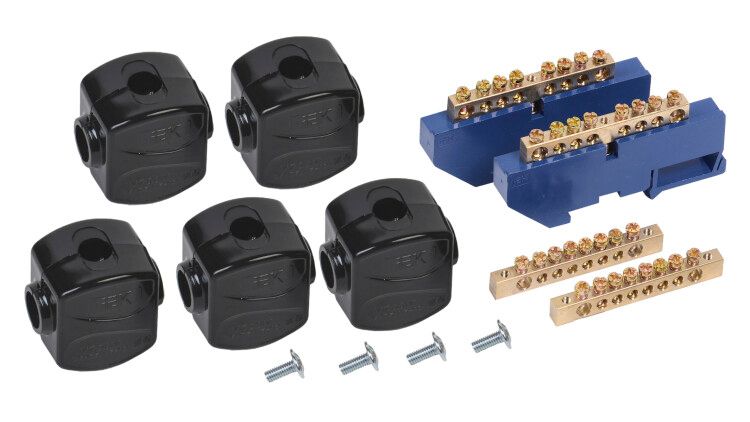

Комплект для монтажа щита этажного ЩЭ-2 от IEK (ИЭК), артикул mkm-40-2, предназначен для надёжного соединения нулевых рабочих (N) и защитных (PE) проводов в этажных распределительных щитах. Выполнен из латуни, совместим с DIN-рейкой и панелями щитов, обеспечивает долговечный контакт без дополнительной изоляции.

Назначение и область применения

Комплект для монтажа щита этажного ЩЭ-2 используется для сборки этажных распределительных щитов в жилых, общественных и административных зданиях. Он служит для подключения нулевых рабочих (N) и нулевых защитных (PE) проводов - то есть создаёт единый точечный узел заземления и нейтрали внутри щита. Применяется в комплектациях, где требуется чёткое разделение N и PE, соблюдение требований ПУЭ и удобство обслуживания.

Технические характеристики

• Материал: латунь - обеспечивает высокую электропроводность и коррозионную стойкость
• Подключение: медные многожильные провода (рекомендовано использование наконечников-гильз)
• Монтаж: фиксация на 35 мм DIN-рейку (через изоляторы) или напрямую на металлическую панель щита
• Типы исполнения: 8/1, 14/1 (крепление по центру), 8/2, 14/2 (крепление по краям)
• Рабочий ток: не указано - применяется в соответствии с нагрузкой выбранного щита ЩЭ-2

Совместимость и монтаж

Комплект для монтажа щита этажного ЩЭ-2 совместим со всеми типами щитов ЩЭ-2, а также с другими щитами, имеющими стандартную 35 мм DIN-рейку. Для установки:

• На DIN-рейку: используйте изоляторы, входящие в комплект - они предотвращают случайное замыкание на корпус
• На панель щита: крепите через угловые изоляторы - особенно актуально при использовании неметаллических корпусов
• При подключении многожильных проводов обязательно примените наконечники-гильзы - это исключает перелом жил и снижение контакта

Не допускается монтаж без изоляторов на металлический корпус - риск возникновения пробоя на корпус!

Безопасность и стандарты

Комплект для монтажа щита этажного ЩЭ-2 соответствует требованиям ПУЭ к организации систем TN-S и TN-C-S. Латунная основа обеспечивает безопасную работу при температуре до +70 C. Наличие изолирующих элементов гарантирует соответствие нормам электробезопасности при работе в условиях повышенной влажности и механических воздействий.

Преимущества

• Латунная конструкция - прочнее и более устойчивая к окислению, чем сталь
• Гибкая система крепления - можно выбрать центральное или крайнее расположение в зависимости от планировки щита
• Чёткое разделение N и PE - минимизирует риск путаницы при монтаже и последующем обслуживании
• Простота замены - легко демонтировать и заменить без разбора всего щита

Ограничения применения

• Не предназначена для работы с алюминиевыми проводами - возможна электрохимическая коррозия
• Не рассчитана на токи выше 100 А - использовать только в рамках проектной нагрузки щита ЩЭ-2
• Не подходит для открытого монтажа вне закрытых щитов - отсутствует степень защиты IP
• Не следует использовать в качестве главной заземляющей шины - только как вторичную, внутри этажного щита

Примеры использования

• Щит ЩЭ-2 в многоэтажном доме - подключение нулей от квартирных групп
• Распределительный щит офисного помещения - объединение PE-проводов от розеток и освещения
• Аварийное освещение - выделенная нулевая шина для автономных цепей
• Системы управления зданием - подключение контрольных сигналов с нулевым потенциалом

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковый сечение - иначе будет нарушен баланс контактов
• Затягивайте болты усилием 0,5–0,7 Нм - переусилие повредит резьбу, недотяга вызовет нагрев
• Обязательно пометьте шины маркером: “N” и “PE” - это ускоряет диагностику и ремонт
• При модернизации старого щита - используйте этот комплект вместо перемычек из провода; это повысит надёжность и снизит риск перегрева
• Комплект для монтажа щита этажного ЩЭ-2 от IEK (ИЭК), артикул mkm-40-2 - оптимальный выбор для серийного производства и ремонта щитового оборудования
