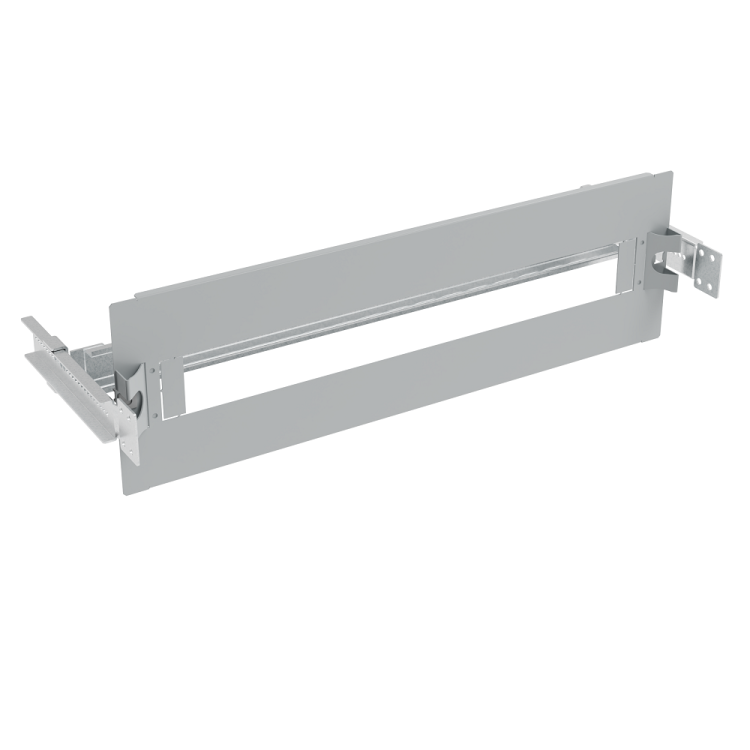

Комплект для модульных устройств 23мод. Ш=600мм В=200мм | 306869 КЭАЗ

Комплект для модульных устройств 23 модуля, ширина 600 мм, высота 200 мм от КЭАЗ Optima — готовое решение для компактной сборки распределительных щитов с установленными автоматическими выключателями, УЗО и другими модульными аппаратами. Комплект предназначен для быстрой и надежной фиксации оборудования на DIN-рейке внутри корпуса.

Назначение и область применения

Комплект для модульных устройств 23 модуля используется для сборки электрических щитов в условиях промышленного, коммерческого и жилого объектов. Подходит для установки в помещениях с нормальной влажностью и температурным режимом. Применяется там, где требуется упорядоченная и защищённая организация множества модульных устройств — например, в системах управления, автоматизации, энергораспределении.

Технические характеристики

• Количество модулей: 23 (стандартный шаг 17,5 мм)
• Общая ширина корпуса: 600 мм
• Высота корпуса: 200 мм
• Количество DIN-реек: одна (стандарта EN 60715)
• Материал лицевой панели: пластик с повышенной прочностью
• Тип запирания: замки с поворотом на 1/4 оборота

Совместимость и монтаж

Комплект совместим со всеми типами модульных устройств шириной 17,5 мм (например, автоматы, УЗО, реле, трансформаторы тока). Монтаж выполняется в три этапа:

1. Установите DIN-рейку на кронштейны внутри корпуса — она фиксируется механически без дополнительных крепежей.
2. Разместите устройства на рейке, плотно защёлкивая их до характерного щелчка.
3. Зафиксируйте лицевую панель поворотом замков на 90 градусов — они обеспечивают герметичную и безопасную закрытую конструкцию.

Не требует сверления стен — крепится через предварительно подготовленные отверстия в задней части корпуса. Для удобства доступа рекомендуется оставлять зазор минимум 50 мм вокруг корпуса для теплоотвода.

Преимущества

• Готовый набор — всё необходимое в одном комплекте: панель, рейка, кронштейны, замки.
• Замки 1/4 оборота позволяют открывать крышку одним движением — экономят время при обслуживании.
• Стандартная ширина 600 мм соответствует требованиям ГОСТ и позволяет использовать универсальные элементы.
• Изготовлен по технологии КЭАЗ Optima — обеспечивает долгий срок службы даже при частых циклах открывания.

Ограничения применения

• Не предназначена для установки вне помещений — отсутствует защита IP, не рассчитана на воздействие осадков, пыли или перепадов температур ниже –10 °C и выше +40 °C.
• Поддерживает только одну DIN-рейку; для большего количества модулей потребуется другой корпус или удлинители.
• Не совместим с устройствами шириной более 17,5 мм (например, двухполюсные автоматы в формате 35 мм) без специальных адаптеров.

Примеры использования

• Щит управления насосной станцией с автоматическим включением и защитой от перегрузки.
• Распределительный щит в офисном здании с группами освещения, розеток и кондиционирования.
• Автоматизированный пункт контроля технологического процесса на заводе.

Практические советы

• Перед монтажом проверьте соответствие ширины модулей — суммарная нагрузка не должна превышать 23 места (не забудьте про свободные слоты для будущих расширений).
• При использовании в местах с возможным попаданием влаги — дополнительно применяйте термоусадочные трубки на проводах и герметизируйте входы кабелей.
• Артикул 306869 от КЭАЗ Optima легко заменяем — аналогичные решения есть в каталоге, но именно этот комплект оптимизирован под массовое применение в России.
• Не используйте силовые инструменты при затяжке замков — достаточно легкого поворота рукой.
