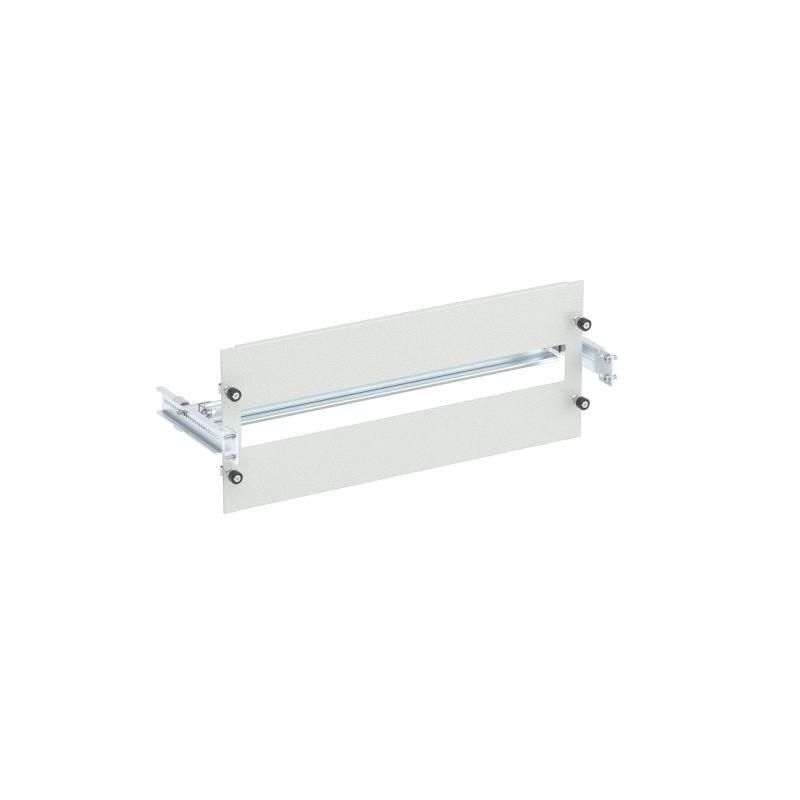

Комплект для модульных устройств на 24 модулей с винтовым креплением Ш=600мм В=200мм | R5NPKIB0V62024 DKC ДКС

Комплект для модульных устройств на 24 модуля с винтовым креплением Ш600мм В200мм DKC - это жесткая рамная основа для компактной и надежной установки до 24 модульных аппаратов в электрощитах шириной 600 мм. Подходит для сборки распределительных щитов с оборудованием разных производителей. Артикул r5npkib0v62024 принадлежит к серии RAM power бренда DKC.

Назначение и область применения

Комплект для модульных устройств на 24 модуля с винтовым креплением Ш600мм В200мм DKC предназначен для фиксации модульных устройств - автоматических выключателей, УЗО, реле, контакторов и других элементов - внутри электрощита. Обеспечивает единый, ровный и устойчивый монтаж всех модулей в одной плоскости. Применяется в промышленных, коммерческих и объектах ЖКХ, где требуется плотная компоновка электрооборудования в щитах стандарта 600 мм.

Технические характеристики

• Ширина корпуса: 600 мм
• Высота блока: 200 мм
• Количество мест для модулей: 24
• Ширина одного модуля: 18 мм (стандарт DIN 43880)
• Тип крепления: винтовое (фиксация через болты)
• Материал: металл (тип покрытия не указан)
• Совместим с модулями серии RAM power и другими устройствами по стандарту DIN 35 мм

Совместимость и монтаж

Комплект для модульных устройств на 24 модуля с винтовым креплением Ш600мм В200мм DKC совместим со всеми устройствами, имеющими стандартную посадочную ширину 18 мм (DIN 35 мм). Монтаж выполняется путём закрепления рамы на стенках шкафа с помощью винтов. Для точной установки рекомендуется использовать уровень. После установки модулей, если есть свободные места - обязательно закрывайте их заглушками. Для этого подходят заглушки серии RAM base: артикул 87165 (на 4 модуля) или 87180 (на 6 модулей). Это предотвращает попадание пыли и обеспечивает эстетичный вид.

Преимущества

• Универсальность: поддерживает оборудование любых производителей, соответствующих стандарту DIN
• Жесткая конструкция: исключает люфт и перекосы модулей даже при частом обслуживании
• Экономия места: позволяет полностью заполнить 600-миллиметровую ширину шкафа без потерь
• Готовая система: не требует сварки или сложной настройки - просто закрепите и установите модули

Ограничения применения

• Не предназначена для установки в условиях постоянного воздействия воды или агрессивных сред - материал не имеет указанных степеней защиты IP
• Подходит только для модулей шириной 18 мм; устройства большей ширины (например, 36 мм) занимают два места, что снижает максимальное количество установленных элементов
• Не используется в качестве основного корпуса щита - требует внешнего шкафа или панели для крепления
• Работает только в вертикальном положении; горизонтальная установка не предусмотрена конструкцией

Примеры использования

• Промышленные станки: сборка управления двигателем, реле времени, терморегуляторов
• Системы освещения: управление группами светильников через автоматы и таймеры
• Щиты АВР: размещение входных автоматов, контакторов, блоков контроля напряжения
• Объекты ЖКХ: распределительные щиты в подъездах с УЗО, счетчиками и автоматами

Практические советы

• Перед монтажом проверьте, чтобы все модули имели одинаковый шаг - 18 мм. Несоответствие вызовет перекос и затруднит закрытие крышки щита
• Используйте заглушки 87165/87180 даже для одного пустого места - они защищают от пыли и случайного прикосновения
• При использовании в цехах с высокой запылённостью дополнительно устанавливайте герметичные крышки на сам щит
• Не перегружайте раму: масса 24 модулей + провода должна быть ниже допустимой нагрузки на точки крепления
• Артикул r5npkib0v62024 - часть серии RAM power, поэтому идеально сочетается с другими элементами этой линейки
