Комплект для модульных устройств на 13 модулей с винтовым креплением Ш=400мм В=150мм (DKC) - R5NPKIB0V41524 ДКС

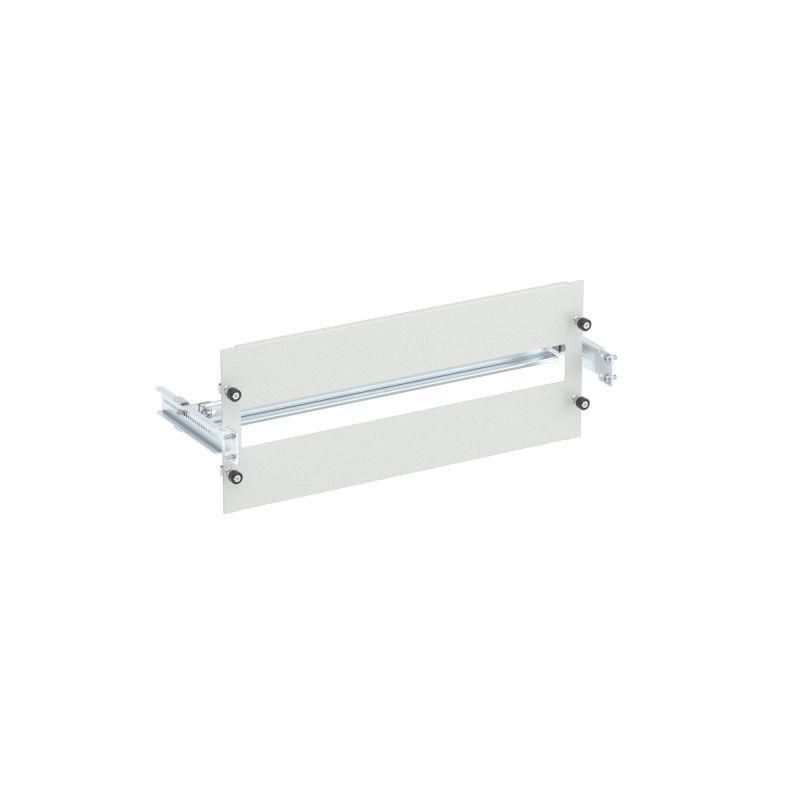

Комплект для модульных устройств на 13 модулей с винтовым креплением Ш400мм В150мм DKC - это готовый крепёжный блок для установки автоматических выключателей, контакторов и других модульных аппаратов в распределительных щитах. Произведённый компанией DKC, этот комплект обеспечивает жёсткую фиксацию до 13 стандартных модулей шириной 18 мм каждый, совместим с сериями RAM power и другими аналогичными решениями.

Назначение и область применения

Комплект для модульных устройств на 13 модулей с винтовым креплением Ш400мм В150мм DKC предназначен для монтажа модульной аппаратуры внутри электрических шкафов. Подходит для установки автоматических выключателей, УЗО, реле времени, преобразователей частоты и других устройств стандарта DIN 35 мм. Используется в промышленных, коммерческих и жилых объектах там, где требуется компактная и надёжная организация группового монтажа.

Технические характеристики

• Ширина корпуса: 400 мм
• Высота блока: 150 мм
• Количество модулей: до 13 (по 18 мм каждый)
• Тип крепления: винтовое, с возможностью фиксации на стенке шкафа
• Материал: сталь - устойчив к механическим нагрузкам и деформациям
• Форма: лицевая панель с внутренним креплением - позволяет закрывать заднюю часть шкафа

Совместимость и монтаж

Комплект для модульных устройств на 13 модулей с винтовым креплением Ш400мм В150мм DKC совместим со всеми устройствами, соответствующими стандарту DIN EN 60715 (DIN 35 мм). Монтируется на вертикальную стенку шкафа с помощью болтов через предварительно подготовленные отверстия. Для точного расположения используйте шаблон или замерьте шаг между модулями - он равномерный, 18 мм на один элемент. После установки всех устройств, если остаются свободные места, обязательно закройте их заглушками RAM base (код 87165 на 4 модуля или 87180 на 6 модулей) - это защищает от попадания пыли и случайного прикосновения к токоведущим частям.

Преимущества

• Усиленная стальная конструкция выдерживает длительные вибрации и перегрузки
• Винтовое крепление исключает самопроизвольное ослабление даже при интенсивном использовании
• Лицевая панель скрывает провода и клеммы сзади - повышает безопасность и эстетику
• Поддерживает плотную упаковку: 13 модулей на 150 мм высоты - оптимально для ограниченного пространства

Ограничения применения

• Не предназначена для наружной установки - отсутствует защита от влаги и пыли (не имеет IP-рейтинга)
• Работает только с устройствами шириной 18 мм; устройства большего размера (например, 27 или 36 мм) требуют перерасчёта количества мест
• Не подходит для монтажа на дверцу шкафа - рассчитана только на вертикальную стенку
• Требует предварительного сверления отверстий в металлическом шкафе - не является самонарезным креплением

Примеры использования

• Электрощит управления насосной станцией - установка 9 автоматов + 4 УЗО
• Щит освещения в офисном здании - 13 модулей: автоматы, таймеры, реле
• Панель управления конвейером - сочетание реле, терморегуляторов и входных модулей ПЛК

Практические советы

• Перед монтажом проверьте, что глубина шкафа достаточна для размещения всех модулей и проводов - минимум 180–200 мм рекомендовано
• Используйте метку на панели для разметки положений каждого модуля - так проще избежать перекоса
• Заглушки RAM base (87165/87180) лучше заказывать сразу с основным комплектом - они обязательны для соблюдения норм безопасности
• При сборке щита с большим числом проводов - оставляйте запас на изгибы, чтобы не нагружать клеммы
• Комплект для модульных устройств на 13 модулей с винтовым креплением Ш400мм В150мм DKC - идеально сочетается с продукцией серии RAM power, но работает и с любыми другими устройствами по стандарту DIN 35 мм
