Комплект для модульных устройств 34мод. Ш=800мм В=150мм | 306870 КЭАЗ

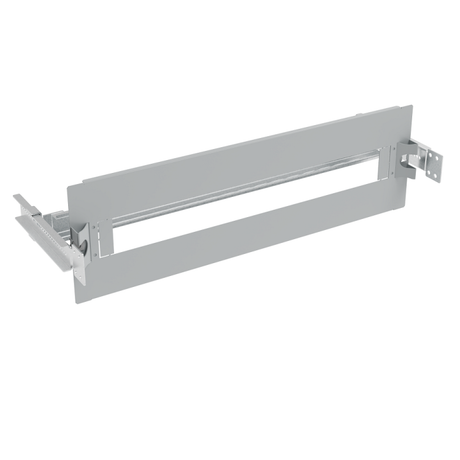

Комплект для модульных устройств 34мод. Ш=800мм В=150мм от КЭАЗ (арт. 306870) предназначен для компактной сборки распределительных щитов с использованием стандартных модульных аппаратов на одной DIN-рейке. Подходит для промышленного и коммерческого оборудования, где важна надежная фиксация и быстрый доступ к устройствам.

Назначение и область применения

Комплект для модульных устройств 34мод. Ш=800мм В=150мм используется для монтажа до 34 модульных аппаратов (автоматических выключателей, УЗО, реле, контакторов и т.д.) в одном корпусе. Применяется в щитах управления, автоматизации технологического оборудования, системах освещения и энергоснабжения. Особенно удобен там, где требуется защищённый и упорядоченный монтаж — например, на заводах, в котельных, на объектах ЖКХ.

Технические характеристики

• Количество модулей: 34 (соответствует ширине 612 мм по стандарту DIN 43880)
• Ширина корпуса: 800 мм
• Высота корпуса: 150 мм
• Количество DIN-реек: 1 шт. (стандартная, 35 мм)
• Тип изделия: Комплект — включает все необходимые элементы для сборки
• Материал лицевой панели: металл, покрытие порошковой краской
• Тип запирания: замки 1/4 оборота — быстрая фиксация и открывание

Совместимость и монтаж

Комплект для модульных устройств 34мод. Ш=800мм В=150мм совместим со всеми стандартными модульными устройствами, соответствующими DIN EN 60947. Монтаж выполняется в три этапа:

1. Установите кронштейны на стену или поверхность — они обеспечивают жесткую фиксацию корпуса.
2. Закрепите DIN-рейку на кронштейнах — она предварительно собрана внутри корпуса.
3. Вставьте модульные устройства в рейку, подключите провода через боковые или нижние вводы (не предусмотрены в комплекте — требуются отдельно).

Лицевая панель крепится к корпусу с помощью двух замков 1/4 оборота — достаточно повернуть их на 90°, чтобы открыть или закрыть щит. Это исключает необходимость в инструменте при обслуживании.

Преимущества

• Готовый комплект — не нужно собирать корпус, рейки и крепления отдельно.
• Стандартная высота 150 мм позволяет использовать в ограниченном пространстве — например, в нишах или на стенах с малым зазором.
• Замки 1/4 оборота обеспечивают быстрый доступ к оборудованию без отверток.
• Конструкция от КЭAZ Optima рассчитана на длительную работу в условиях вибраций и перепадов температур.
• Один комплект заменяет несколько отдельных деталей — снижает риск ошибок при сборке.

Ограничения применения

• Не предназначается для наружной установки — отсутствует защита IP, не рекомендовано использование в сырых или пыльных средах без дополнительного кожуха.
• Поддерживает только одну DIN-рейку — нельзя расширить количество рядов без внешнего решения.
• Размеры фиксированы — не подходят для установки крупных устройств (например, частотных преобразователей), занимающих более 18 модулей каждый.
• Не содержит вводных клемм, кабельных вводов или заземляющих шин — эти элементы необходимо докупать отдельно.

Примеры использования

• Щит управления насосной станцией — 10 автоматов, 8 УЗО, 6 реле времени, 10 контакторов.
• Распределительный щит торгового центра — групповое управление освещением и розетками.
• Автоматизированный участок конвейера — контроль питания двигателей и сенсоров.
• Аппаратный пункт в котельной — защита и управление теплогенераторами.

Практические советы

• Перед монтажом проверьте, что суммарная ширина всех модульных устройств не превышает 34 модуля (612 мм). Оставшийся свободным зазор — 188 мм — нужен для проводов и терморегуляторов.
• Используйте кабельные каналы или хомутики для организации проводов — внутреннее пространство ограничено высотой 150 мм.
• При установке на вертикальную поверхность обязательно используйте все точки крепления кронштейнов — корпус имеет значительную массу при полной нагрузке.
• Комплект для модульных устройств 34мод. Ш=800мм В=150мм от КЭАЗ (арт. 306870) лучше всего сочетать с продукцией серии OptiBox M — одинаковый стиль, совпадают размеры и типы креплений.
• Для условий повышенной влажности или пыли — дополняйте комплект герметичными крышками или помещайте его в защитный кожух с классом защиты IP54+.
