Комплект для модульных устройств на 35 модулей с винтовым креплением Ш=800мм В=150мм | R5NPKIB0V81524 DKC ДКС

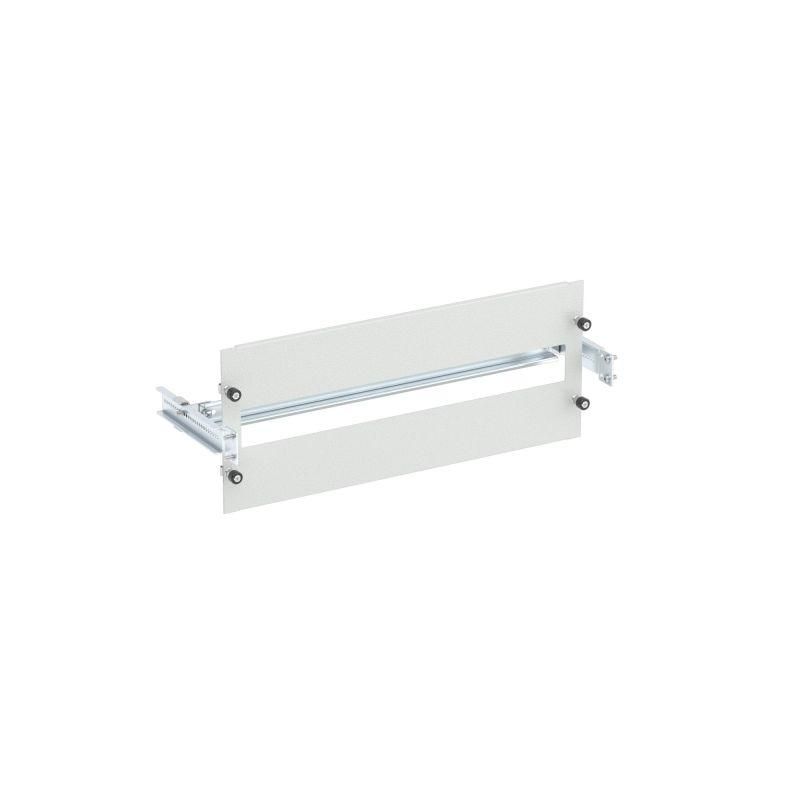

Комплект для модульных устройств на 35 модулей с винтовым креплением Ш800мм В150мм DKC - это металлическая рама для фиксации модульного оборудования внутри распределительных щитов. Подходит для установки устройств стандарта DIN 35 мм, обеспечивает надёжную механическую поддержку и позволяет организовать плотную укладку до 35 модулей. Комплект для модульных устройств на 35 модулей с винтовым креплением Ш800мм В150мм DKC совместим с сериями RAM power и другими продуктами DKC.

Назначение и область применения

Комплект предназначен для монтажа модульных устройств - автоматических выключателей, УЗО, реле, контакторов, трансформаторов и других компонентов, установленных на рейку DIN 35 мм. Он используется в силовых и управления электрошкафах промышленного, коммерческого и жилого назначения. Применяется там, где требуется компактная, упорядоченная и прочная сборка большого количества модулей - например, в системах автоматизации, на конвейерах, в распределительных пунктах зданий.

Технические характеристики

• Ширина: 800 мм - соответствует стандартному интервалу для установки 35 модулей по 18 мм каждый (35 × 18 = 630 мм); остаётся свободный зазор для удобства монтажа и вентиляции.
• Высота: 150 мм - определяет вертикальный габарит, подходящий для типовых щитов с ограниченным пространством.
• Материал: сталь - обеспечивает жесткость, долговечность и устойчивость к деформациям при нагрузках.
• Тип крепления: винтовое - фиксируется болтами к стенкам шкафа, исключает люфт и обеспечивает устойчивость даже при частых операциях обслуживания.
• Количество модулей: до 35 - рассчитан на максимальную плотность размещения устройств на DIN-рейке.

Совместимость и монтаж

Комплект для модульных устройств на 35 модулей с винтовым креплением Ш800мм В150мм DKC совместим со всеми устройствами, устанавливаемыми на стандартную DIN-рейку 35 мм. Крепится к боковым стенкам шкафа с помощью четырёх винтов (не входят в комплект). Для точного расположения рекомендуется использовать предварительно просверленные отверстия в корпусе шкафа. Монтаж выполняется после установки DIN-рейки - комплект служит основанием и направляющей для её фиксации. При использовании не всех 35 мест обязательна установка заглушек: для 4 модулей - артикул 87165, для 6 модулей - 87180 (из серии RAM base).

Преимущества

• Увеличенная жёсткость за счёт стальной конструкции снижает риск провисания рейки при большой нагрузке.
• Винтовое крепление вместо защёлок повышает надёжность в условиях вибраций и частого доступа.
• Оптимальная ширина 800 мм позволяет разместить больше модулей, чем в стандартных 600–700 мм вариантах, без перегрузки.
• Поддерживает стандартизированную сборку, что ускоряет сервис и замену компонентов.

Ограничения применения

• Не предназначена для установки вне электрических шкафов - требует закрытого корпуса для защиты от внешних воздействий.
• Не подходит для модулей шириной более 18 мм - не обеспечит правильную посадку и может вызвать перекос.
• Требует наличия в шкафу достаточных размеров по глубине и высоте; высота 150 мм может не хватить для крупногабаритных устройств (например, некоторых преобразователей частоты).
• Не содержит DIN-рейку - она должна быть приобретена отдельно.

Примеры использования

• Щит управления насосной станцией - 30 модулей автоматов, термореле, таймеров.
• Распределительный пункт офисного здания - набор УЗО, дифференциальных автоматов, счетчиков.
• Автоматизация цеха - контроллеры, реле времени, световые индикаторы, блоки питания.

Практические советы

• Перед монтажом проверьте, чтобы внутренняя ширина шкафа была минимум 820 мм - учтите толщину стенок и зазоры для открывания двери.
• Используйте заглушки 87165 или 87180 даже для одного пустого места - они предотвращают попадание пыли и обеспечивают эстетичный вид.
• При установке нескольких таких комплектов друг под другом соблюдайте минимальный зазор 50 мм между уровнями для теплоотвода.
• Не затягивайте винты слишком сильно - это может повредить резьбу в стенке шкафа или деформировать раму.
• Артикул r5npkib0v81524 - единственный код для этого изделия в каталоге DKC; используйте его при заказе запчастей или аналогов.
