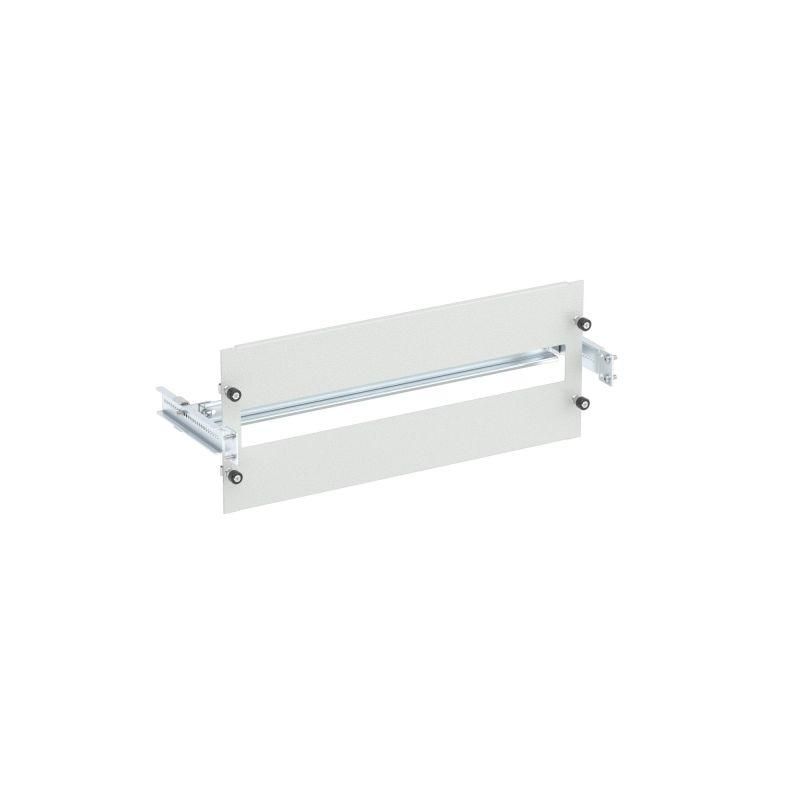

Комплект для модульных устройств на 13 модулей с винтовым креплением Ш=400мм В=200мм (DKC) - R5NPKIB0V42024 ДКС

Комплект для модульных устройств на 13 модулей с винтовым креплением Ш400мм В200мм DKC предназначен для фиксации и организации модульного оборудования внутри электрощитов. Этот комплект, выполненный из стали, обеспечивает надёжную базу для установки устройств от разных производителей и совместим с сериями RAM power. Артикул r5npkib0v42024 соответствует стандартной конфигурации для шкафов шириной 400 мм.

Назначение и область применения

Комплект для модульных устройств на 13 модулей с винтовым креплением Ш400мм В200мм DKC используется для монтажа автоматических выключателей, реле, контакторов, преобразователей частоты и других модульных устройств шириной 18 мм каждый. Подходит для сборки распределительных щитов в промышленных условиях - например, на станках, конвейерах, системах управления технологическими процессами. Устанавливается внутри шкафов с внутренними габаритами 400×200 мм.

Технические характеристики

• Количество модулей: до 13 (по 18 мм каждый)
• Ширина комплекта: 400 мм
• Высота комплекта: 200 мм
• Тип крепления: винтовое
• Материал корпуса: сталь
• Тип комплекта: крепежные детали

Совместимость и монтаж

Комплект для модульных устройств на 13 модулей с винтовым креплением Ш400мм В200мм DKC совместим со всеми устройствами, соответствующими стандарту DIN EN 60715 (ширина модуля 17,5–18 мм). Крепится к стенкам шкафа с помощью болтов или саморезов через предварительно подготовленные отверстия. Легко устанавливается на направляющие или прямо на металлический профиль шкафа. Для полноценного закрытия свободных мест после установки меньшего количества модулей используются заглушки RAM base: код 87165 (на 4 модуля) или 87180 (на 6 модулей).

Преимущества

• Универсальная конструкция позволяет использовать одинаковый комплект для устройств разных брендов
• Стальной корпус обеспечивает механическую прочность и долговечность
• Винтовое крепление исключает случайное смещение даже при вибрациях
• Чёткая разметка под 13 модулей упрощает планирование компоновки

Ограничения применения

• Не предназначена для наружной установки - отсутствует защита от пыли и влаги
• Подходит только для шкафов глубиной, достаточной для размещения всех установленных устройств
• Не рекомендуется для использования в средах с агрессивными химикатами - сталь требует дополнительной защиты (например, покраски или цинкования)
• Заглушки RAM base (87165/87180) должны использоваться отдельно - они не входят в состав комплекта

Примеры использования

• Распределительный щит на производстве с 9 реле и 4 автоматами - все устройства помещаются в 13 модулей
• Щит управления насосной станцией с ПЧ, терморегулятором и сигнализацией
• Автоматизированный пункт контроля с набором входных/выходных модулей PLC

Практические советы

• Перед монтажом проверьте, что толщина стенки шкафа позволяет плотно затянуть винты - минимальная толщина должна быть не менее 1,5 мм
• Измерьте фактическую ширину ваших модульных устройств - некоторые производители выпускают изделия чуть шире 18 мм, что может вызвать перекос
• Если используете меньше 13 модулей, обязательно закройте пустые места заглушками - это снижает риск попадания пыли и повышает эстетику
• Для удобства обслуживания располагайте часто заменяемые устройства (например, предохранители) в нижней части комплекта
• Артикул r5npkib0v42024 - единственный вариант этого типа в серии RAM power; аналоги от других брендов могут иметь другую систему крепления
