Комплект для обеспечения степени защиты IP44 в местах соединения секций лотков 400х100,цинк-ламель | SIP01040HDZL DKC ДКС

Комплект для обеспечения степени защиты IP44 в местах соединения секций лотков 400х100, цинк-ламель от DKC (ДКС) с артикулом sip01040hdzl предназначен для герметизации стыков между неперфорированными лотками S5 Combitech, предотвращая проникновение пыли и воды внутрь кабельных трасс.

Назначение и область применения

Этот комплект используется для повышения степени защиты до IP44 в местах соединения двух секций лотков 400×100 мм. Он защищает кабели от внешних воздействий: пыли, брызг воды, влаги и механических повреждений. Применяется в помещениях с повышенной влажностью, на открытых площадках, в промышленных зонах, где установлены силовые и слаботочные системы. Особенно актуален для систем, требующих соответствия нормам безопасности по ГОСТ Р 50571 и IEC 61537.

Технические характеристики

• Тип изделия: Накладка соединительная
• Материал: Сталь оцинкованная
• Покрытие: Цинк-ламель (на базе магниевой смолы с частицами алюминия и цинка)
• Цвет: Серый
• Подходит для лотков: Ширина 400 мм, высота бортов 100 мм

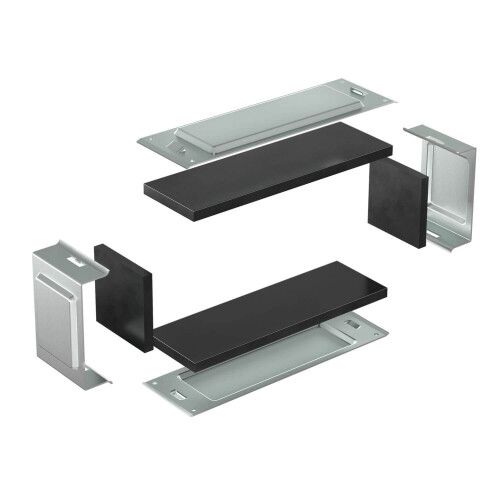

• В составе: 2 боковые металлические пластины, 2 основные металлические пластины, 4 уплотнителя из EPDM
• Степень защиты: IP44 (защита от твердых предметов >1 мм и брызг воды со всех сторон)

Совместимость и монтаж

Комплект совместим исключительно с неперфорированными лотками серии S5 Combitech с габаритами 400×100 мм. Устанавливается на каждом стыке между двумя секциями лотка. Для монтажа:

• Уложите два резиновых уплотнителя EPDM на верхнюю и нижнюю кромки лотка в месте стыка.
• Разместите металлические пластины сверху и снизу — они должны плотно прилегать к уплотнителям.
• Закрепите пластины болтами через отверстия в лотке — не перетягивайте, чтобы не деформировать уплотнители.
• Проверьте равномерность прижатия: уплотнитель должен полностью заполнять зазор без провисаний.

Не применяйте с перфорированными лотками — уплотнители не будут работать эффективно.

Безопасность и стандарты

Комплект соответствует требованиям к уровню защиты IP44 согласно IEC 60529. Материалы уплотнителей EPDM устойчивы к старению, УФ-излучению и температурным колебаниям от –40°C до +85°C. Покрытие цинк-ламель обеспечивает долговечность в агрессивных средах, что делает изделие безопасным для длительной эксплуатации в условиях промышленных объектов.

Преимущества

• Высокая коррозионная стойкость — уровень защиты сравним с горячим цинкованием, но без тепловой деформации материала.
• EPDM-уплотнители сохраняют эластичность при экстремальных температурах и не высыхают.
• Металлические пластины обеспечивают жесткую фиксацию, предотвращая смещение стыка при вибрации.
• Изделие не требует дополнительной окраски или обслуживания после установки.

Ограничения применения

• Не предназначено для лотков других размеров — даже незначительное расхождение в высоте бортов (например, 95 мм или 105 мм) снижает герметичность.
• Не рекомендовано для постоянного погружения в воду — IP44 не гарантирует защиту от струй или затопления.
• Не использовать в средах с агрессивными химическими веществами (концентрированные кислоты, щелочи) — хотя покрытие устойчиво, уплотнители EPDM могут деградировать.
• Не заменяет герметик — допускается применение силикона только в качестве дополнительной меры, но не вместо этого комплекта.

Примеры использования

• Производственные участки с конвейерами и автоматизированной линией управления.
• Лаборатории и цеха с частой мойкой оборудования.
• Жилые и коммерческие здания с кабельными каналами в подвалах и на чердаках.
• Объекты энергетики, где требуется надежная защита кабелей от влаги и пыли.

Практические советы

• Перед монтажом проверьте, что поверхности лотков чистые — грязь и масло снижают адгезию уплотнителей.
• При сборке используйте только оригинальные комплекты DKC (ДКС) sip01040hdzl — совместимость с другими производителями не гарантирована.
• Если лоток имеет изгиб, убедитесь, что пластины не перекручиваются — это вызывает неравномерный контакт уплотнителей.
• Для удобства монтажа можно временно закрепить пластины саморезами перед финальной затяжкой.
• При необходимости замены уплотнителей — заказывайте их отдельно (артикулы EPDM-замены указаны в каталоге DKC).
