Комплект для обеспечения степени защиты IP44 в местах соединения секций лотков 400х50 | SIP00540 DKC ДКС

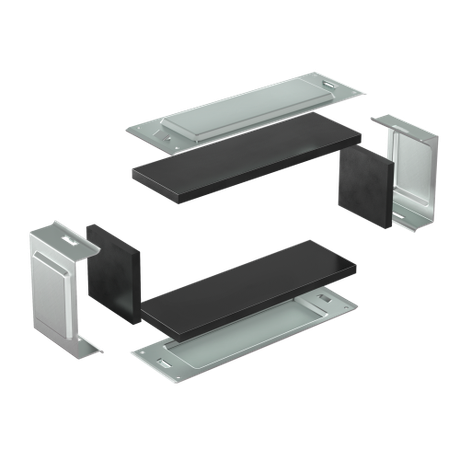

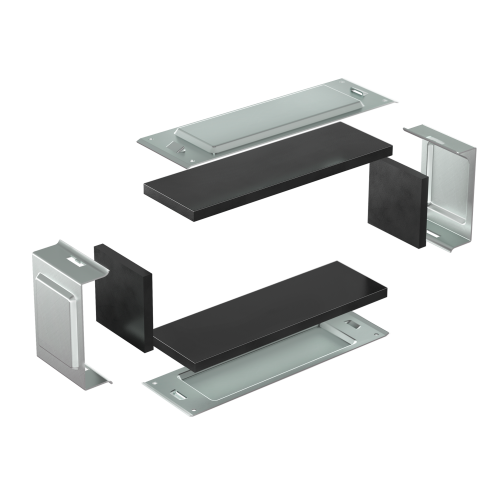

Комплект для обеспечения степени защиты IP44 в местах соединения секций лотков 400х50 DKC — это набор из металлических накладок и резиновых уплотнителей, предназначенный для герметизации стыков между секциями лотков DKC. Комплект совместим с лотками серии S5 Combitech и обеспечивает надёжную защиту кабелей от пыли и брызг воды. Артикул sip00540.

Назначение и область применения

Комплект для обеспечения степени защиты IP44 в местах соединения секций лотков 400х50 DKC используется для герметизации горизонтальных стыков между неперфорированными лотками и их крышками. Применяется там, где требуется защита кабельной трассы от твердых частиц размером более 1 мм и брызг воды с любого направления — например, в цехах, на производствах, в помещениях с повышенной влажностью или на открытых участках трасс.

Технические характеристики

• Тип изделия: накладка соединительная
• Материал: сталь оцинкованная
• Покрытие: оцинковано по методу Сендзимира — равномерный, прочный слой цинка, устойчивый к механическим повреждениям и коррозии
• Цвет: серый
• Размер лотка: 400×50 мм (ширина × высота бортов)
• Степень защиты: IP44 — защита от твёрдых предметов >1 мм и брызг воды с любых сторон
• Уплотнители: 4 шт. из EPDM — эластичный, термостойкий материал, устойчивый к УФ, перепадам температур и химическим воздействиям
• Количество элементов в комплекте: 2 боковые пластины, 2 основные пластины, 4 уплотнителя

Совместимость и монтаж

Комплект для обеспечения степени защиты IP44 в местах соединения секций лотков 400х50 DKC предназначен исключительно для лотков серии S5 Combitech с высотой борта 50 мм и шириной 400 мм. Не подходит для других размеров или моделей лотков.

Монтаж выполняется на каждом стыке двух лотков:

• На нижнюю поверхность лотка устанавливаются две металлические пластины основания с закреплёнными уплотнителями;
• Сбоку — две боковые пластины с уплотнителями;
• При установке крышки лотка пластины плотно зажимаются, что создаёт герметичный контакт между уплотнителем и поверхностью лотка.

Не требует дополнительного крепления — фиксация происходит за счёт давления крышки. Для удобства сборки рекомендуется предварительно проверить соответствие геометрии лотка и комплекта.

Безопасность и стандарты

Изделие соответствует требованиям IP44 по классификации IEC 60529. Материалы не выделяют токсичных веществ при нормальной эксплуатации. Оцинкование по методу Сендзимира обеспечивает долговечность в агрессивных средах, включая промышленные условия с колебаниями влажности и температуры.

Преимущества

• Высокая надёжность герметизации благодаря жёсткому металлическому корпусу и качественным уплотнителям EPDM
• Устойчивость к коррозии — оцинковка по методу Сендзимира гарантирует срок службы до 20 лет в условиях промышленного объекта
• Легкая установка — не нужны болты, сверление или инструменты
• Совместимость с существующей системой лотков DKC S5 Combitech — замена без переделки трассы

Ограничения применения

• Не применяется для перфорированных лотков — уплотнители не будут эффективно работать из-за отверстий
• Не подходит для лотков другой высоты (менее 50 мм или более) — пластины не смогут правильно прижать уплотнители
• Не рассчитан на постоянное погружение в воду — IP44 не обеспечивает защиту от струй или потока жидкости
• Не использовать в средах с агрессивными химическими испарениями (например, кислоты, щёлочи) — оцинкованная сталь может подвергнуться химической коррозии

Примеры использования

• Герметизация стыков лотков на конвейерной линии в пищевой промышленности
• Защита силовых кабелей в цехах с мойкой оборудования (водные брызги, пар)
• Прокладка кабелей в производственных залах с высокой запылённостью
• Обустройство кабельных трасс в административных зданиях с влажными помещениями (санузлы, кухни, подвалы)

Практические советы

• Перед монтажом убедитесь, что кромки лотков не имеют острых заусенцев — они могут повредить уплотнители
• Проверьте, чтобы все четыре уплотнителя были на своих местах — один пропущенный элемент снижает уровень защиты
• При необходимости замены уплотнителей используйте оригинальные детали от DKC — несовместимые материалы могут потерять эластичность
• При использовании в холодном климате — уплотнители сохранят свою функциональность при температурах от -40°C до +80°C
• Артикул sip00540 всегда указывается при заказе запасных частей — он однозначно идентифицирует комплект для лотков 400х50 DKC
