Комплект для обеспечения степени защиты IP44 в местах соединения секций лотков 400х80 | SIP00840 DKC ДКС

Комплект для обеспечения степени защиты IP44 в местах соединения секций лотков 400х80 DKC - это набор из металлических накладок и резиновых уплотнителей, предназначенный для герметизации стыков между секциями лотков DKC. Комплект совместим с лотками серии S5 Combitech и гарантирует надёжную защиту кабельной трассы от пыли и воды. Артикул sip00840.

Назначение и область применения

Комплект для обеспечения степени защиты IP44 в местах соединения секций лотков 400х80 DKC используется для герметизации горизонтальных стыков между неперфорированными лотками и их крышками. Применяется там, где важно предотвратить проникновение пыли и капельной влаги внутрь кабельного канала - например, в цехах с повышенной запылённостью, на открытых площадках, в помещениях с влажным микроклиматом. Подходит для систем, требующих соответствия нормам IP44.

Технические характеристики

• Тип изделия: Накладка соединительная
• Материал: Сталь оцинкованная
• Покрытие: Оцинковано по методу Сендзимира - повышает коррозионную стойкость и долговечность
• Цвет: Серый
• Размеры лотка: Ширина 400 мм, высота бортов 80 мм
• Уплотнители: 4 шт. из EPDM - эластичный материал, устойчивый к УФ, перепадам температур и старению

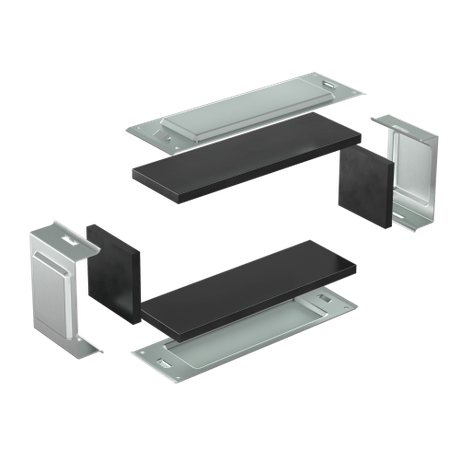

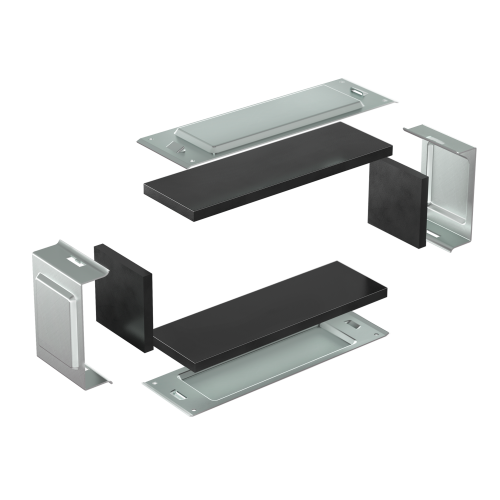

• Количество элементов в комплекте: 2 боковые пластины, 2 базовые пластины, 4 уплотнителя

Совместимость и монтаж

Комплект для обеспечения степени защиты IP44 в местах соединения секций лотков 400х80 DKC предназначен исключительно для лотков серии S5 Combitech с указанными габаритами. Монтируется на каждом стыке двух соседних секций.

Процедура установки:

1. Выровнять торцы лотков перед сборкой.
2. Уложить резиновые уплотнители EPDM на верхнюю и нижнюю поверхности стыка - по одному с каждой стороны.
3. Закрепить металлические пластины сверху и снизу - они должны плотно прилегать к кромкам лотка.
4. Зафиксировать пластины болтами или зажимами, предусмотренные конструкцией лотка.

Не используйте комплект с перфорированными лотками - он не обеспечивает нужную герметичность.

Безопасность и стандарты

Изделие обеспечивает степень защиты IP44 - защищено от твердых частиц размером более 1 мм и от брызг воды с любого направления. Соответствует требованиям ГОСТ 14254 и IEC 60529. Материалы не выделяют токсичных веществ при нагреве до рабочих температур.

Преимущества

• Оцинкование по методу Сендзимира даёт равномерное покрытие без пор, что увеличивает срок службы в агрессивных средах
• EPDM-уплотнители сохраняют эластичность при температурах от -40C до +100C
• Металлические пластины обеспечивают механическую жесткость стыка, снижают риск деформации при нагрузке
• Не требуется доработка лотков - комплект полностью совместим с заводской конструкцией

Ограничения применения

• Не применяется для лотков других серий или с другими размерами - даже небольшое расхождение в высоте борта (например, 75 мм вместо 80 мм) нарушает герметичность
• Не рекомендуется использовать в условиях постоянного погружения в воду - IP44 не предусматривает длительного контакта с жидкостью
• Не подходит для стыков с углом - только прямые соединения
• Не заменяет герметик; дополняет, но не усиливает защиту при наличии щелей больше 0,5 мм

Примеры использования

• Герметизация стыков в кабельных лотках на заводе по производству пищевых продуктов - где важна чистота и противостояние мойке
• Подключение участков лотков на внешней стороне здания - защита от дождя и песка
• Лоточные системы в химических цехах - где возможны брызги растворов и пары
• Энергообъекты с частыми перепадами температур - благодаря термостойкости EPDM

Практические советы

• Перед монтажом проверьте, чтобы кромки лотков были ровными - заусенцы нарушают контакт уплотнителя
• Не затягивайте фиксирующие элементы слишком сильно - это сплющивает уплотнитель и снижает эффективность
• Проверяйте целостность резиновых колец после каждого демонтажа - при потере эластичности замените их
• Артикул sip00840 всегда заказывается в полном комплекте - недостающий уплотнитель нельзя заменить аналогом
• Для длинных трасс используйте этот комплект на всех стыках - один пропущенный участок снижает всю систему до уровня ниже IP44
